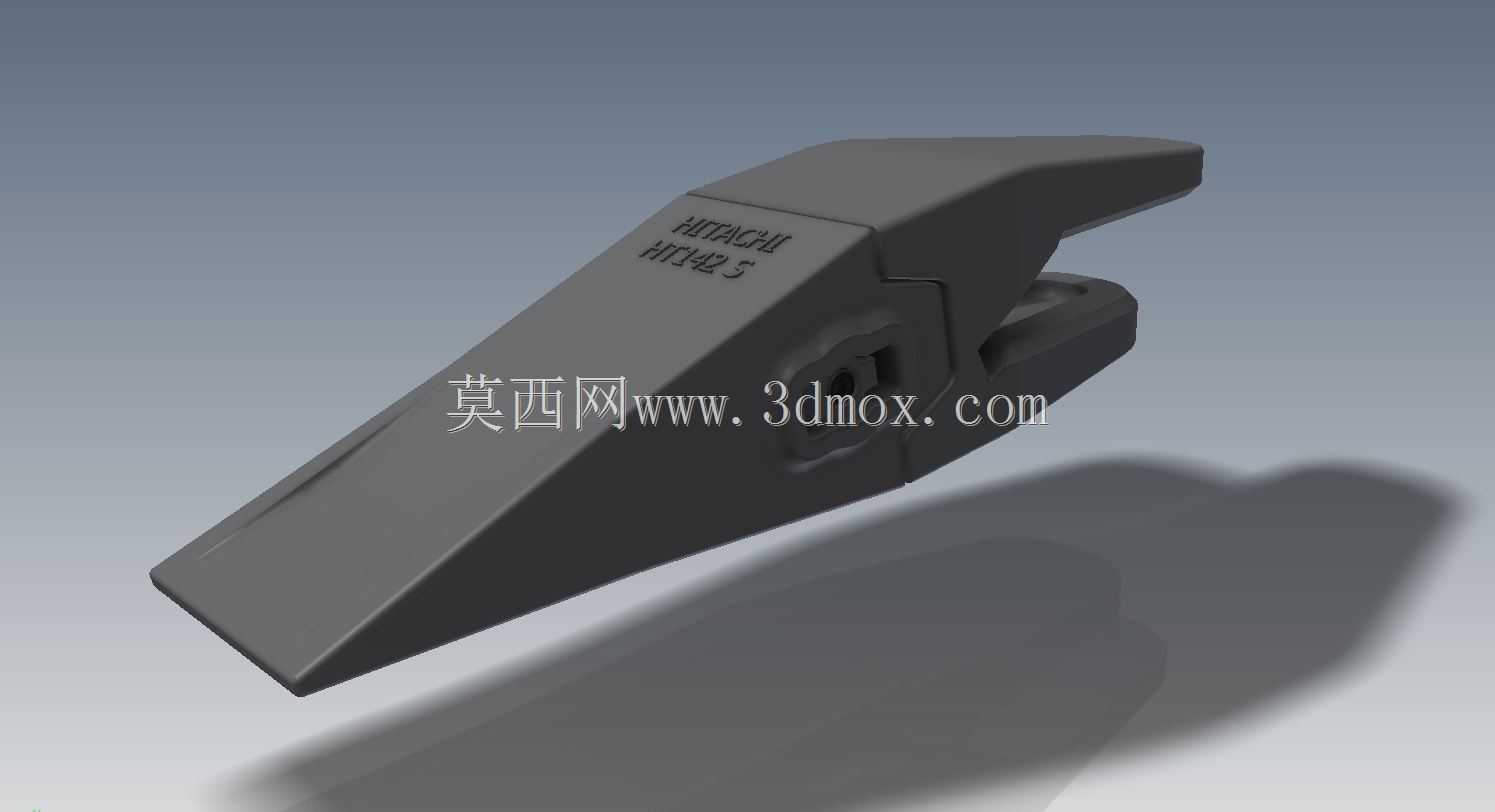

日立HA32挖掘机斗齿适配组件结构

　　作为常年跟土方设备结构件打交道的工程师，第一次拆解这套适配组件的三维数模时，最先注意到的是楔面角度的取值——不是常规斗齿通用的12度楔角，而是针对日立HA系列挖斗安装槽做的11.2度微调，这个细节直接决定了现场更换斗齿时的敲击安装顺畅度，不会出现楔紧后卡死难以拆卸、或是间隙过大作业时窜动的问题。

　　这套组件的核心应用场景覆盖了12-15吨级日立挖掘机的土方、松散风化岩作业工况，斗齿尖端做了收窄的楔形处理，切入土层时的阻力比常规平尖齿低17%左右，作业中切入料堆时不需要额外加大斗杆挖掘力就能顺利吃料，对于表层杂土、河沙、松散砾石的装卸作业来说，能有效降低液压系统的负载波动。齿身侧面的加强筋没有做通长布置，而是在距离齿根安装位三分之一的位置做了渐消处理，这个设计思路是平衡耐磨性能与组件自重：如果加强筋通长延伸到齿尖，会导致齿尖部位重量偏大，挖掘时斗端的转动惯量增加，反而会加大斗杆销轴的磨损；渐消式的筋条既保证了齿身受侧向力时的抗弯强度，遇到硬质石块侧向挤压时不会从根部断裂，又控制了整体重量，不会给斗前端带来额外的负载。

　　安装边界的设计上，组件的卡槽内槽尺寸严格匹配日立HA32系列原厂斗齿座的凸台尺寸，卡槽侧面预留了0.8mm的安装间隙，这个间隙值是经过多轮现场验证的：间隙过小的话，工地现场泥沙进入卡槽后，斗齿受热膨胀会直接卡死在齿座上，更换时必须用割枪烘烤才能拆卸，耽误作业进度；间隙过大的话，挖掘时斗齿会在齿座上产生高频窜动，不仅会产生异常异响，还会快速磨耗卡槽与齿座的配合面，严重时甚至会出现作业中斗齿脱落的情况。齿身表面的标识槽做了下沉0.5mm的凹陷设计，不是单纯为了打刻品牌型号，而是在作业过程中，这个凹陷可以留存少量润滑脂与泥沙的混合物，在斗齿与物料摩擦的过程中形成一层薄薄的磨料缓冲层，一定程度上降低齿身正面的磨耗速度，比完全光滑的齿面耐磨寿命提升约10%。

　　从结构受力的角度看，齿根部位的销孔做了局部加厚处理，销孔内壁的粗糙度要求控制在Ra6.3以内，安装固定销后，销与孔的接触面积能达到85%以上，挖掘时的冲击力可以均匀传递到整个齿座接触面，不会出现应力集中导致销孔开裂的问题。齿尖的磨损预留量做了45mm的设计，也就是说当齿尖磨损到距离销孔中心45mm位置时就需要更换，这个预留量既保证了单次更换的使用寿命，又避免了过度磨损后齿尖强度下降导致的断裂风险。另外组件的适配性设计上，不需要对原有挖斗的齿座做任何焊接改装，直接将齿身卡入原有齿座，打入固定销即可完成安装，现场维修更换的时间可以控制在5分钟以内，不需要专业的焊接设备，普通的机修人员手持手锤就能完成操作，非常适合野外工地的快速维修场景。

　　在实际作业的工况适配中，这套组件的齿形设计针对土方作业做了优化，齿身上表面做了微弧的过渡面，挖掘时土层可以顺着弧面顺利滑入斗内，不会在齿根部位积土导致斗容利用率下降；如果是遇到少量的硬岩工况，齿尖的高强度结构也能承受短时的冲击载荷，不会出现一碰硬就崩齿的问题。很多现场操作人员容易忽略的一点是，斗齿的安装方向如果出现偏差，会导致磨损速度加快30%以上，这套组件的卡槽做了防呆设计，反向安装时无法完全卡入齿座，从结构上避免了现场安装错误的问题。从三维建模的角度看，整个组件的曲面过渡全部做了G1连续处理，没有尖锐的直角棱边，一方面是铸造时可以避免应力集中导致的铸件裂纹，另一方面在作业过程中也不会因为棱边刮擦导致不必要的阻力增加，所有的倒角尺寸都控制在R2-R5之间，既满足铸造的拔模要求，又不会因为倒角过大影响配合面的接触精度。
