CAT线缆固定扎带夹结构设计

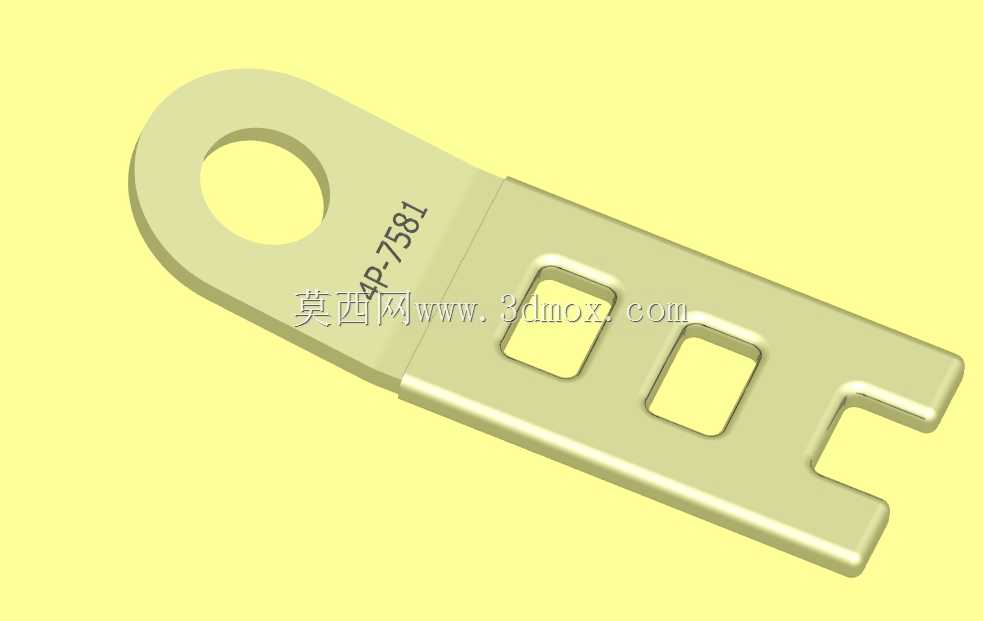

　　这款扎带夹主要面向工业设备内部线束排布、电气柜走线、通信基站线缆整理等场景设计，用来替代传统尼龙扎带实现金属级的长期固定需求，在高温、高振动、存在油污腐蚀的工业环境下，尼龙扎带容易出现老化断裂、松脱移位的问题，这类金属扎带夹可以提供更稳定的夹持力，适配多股CAT类通信线缆、控制电缆的成束固定需求。从结构设计来看，产品一端为带圆孔的挂接端，圆孔的尺寸匹配常用的M4、M5规格固定螺栓，安装时可以直接通过螺栓将夹体固定在设备框架、机柜安装梁的预制孔位上，挂接端做了圆弧过渡处理，避免安装时应力集中导致的断裂风险，同时圆弧边缘做了倒角处理，不会划伤安装人员的手部，也不会在长期振动下磨损线缆外护套。夹体中段设置了两个方形镂空窗口，

　　一方面是为了减轻零件自身重量，降低材料消耗，另一方面在冲压成型时可以释放板材内应力，减少零件成型后的回弹变形，保证夹体的平面度满足安装要求，两个方孔的位置经过排布，刚好避开夹体的主要受力路径，不会削弱整体的结构强度。夹体的夹持端采用了阶梯卡口设计，不同深度的卡口可以适配不同直径的成束线缆，不需要额外调整夹持尺寸，安装时直接将整理好的线缆压入卡口即可，卡口的边缘做了向内的微卷边处理，卷边的圆弧半径大于线缆护套的最小弯曲半径，避免长期夹持下割伤线缆绝缘层。设计过程中首先确定了安装边界：挂接端圆孔中心到夹体最远端的长度控制在常规扎带的适配范围内，夹体整体宽度不超过20mm，厚度选用常用的0.8mm冷轧弹簧钢板，保证夹持时具备足够的弹性，

　　同时不会因为硬度过高导致安装困难。夹体表面做了镀锌钝化处理，适配普通工业环境的防腐蚀需求，如果是户外或者高腐蚀场景，也可以更换为304不锈钢板材生产，不需要修改模具尺寸。在实际设备布线场景中，这类扎带夹通常间隔300-500mm布置一个，根据线缆的总重量调整布置间距，相比传统扎带，它的优势在于可以重复拆卸使用，设备后期维护调整线束时，只需要将线缆从卡口取出即可，不需要剪断扎带重新绑扎，能够大幅降低后期维护的耗材成本和工时。设计时还考虑了冲压加工的工艺性，所有的折弯角度都控制在90度以内，折弯内R角匹配板材厚度，避免冲压时出现开裂，所有的镂空和外形轮廓都没有锐角，减少模具刃口的崩损风险，提升模具的使用寿命。夹体的平面度公差控制在0.

　　2mm以内，保证安装时和安装面完全贴合，不会出现翘起导致的固定松动，挂接端的圆孔公差按照H12级设计，既可以保证螺栓顺利穿过，也不会因为间隙过大导致夹体在振动时出现窜动。在实际选型时，需要确认成束线缆的总外径不超过卡口的最大夹持范围，固定螺栓的长度需要匹配夹体厚度加上安装梁的厚度，预留足够的螺纹啮合长度，避免螺栓松脱。这类金属扎带夹在轨道交通设备、风电控制柜、工业机器人本体走线、矿山设备电气系统中都有广泛应用，相比塑料固定件，它的耐温范围可以覆盖-40℃到120℃，能够适应更极端的工作环境，不会因为温度变化出现脆化或者软化的问题。
