德驰3针防水连接器插座结构建模

　　在工程机械、商用车、户外工业设备的电气布线场景里，接插件的可靠性直接决定整套设备的电气系统稳定性，尤其是在泥水环境、高低温交变、强振动的作业工况下，普通民用接插件很容易出现插针氧化、接触不良、壳体开裂、密封失效等问题，德驰系列的连接器正是针对这类严苛工况开发的工业级接插件，本次建模的DT04-3P三孔插座，就是该系列里应用极广的一款线端对接部件。

　　从实际使用场景来看，这款三针插座主要用于设备上小电流信号回路、低压供电回路的快速对接，比如工程机械上的传感器信号传输、车灯供电回路、车载附加电控单元的线束对接，还有户外自动化设备里的电机控制线、检测信号线路连接，它的配套公端插针适配16-20AWG的线径，单回路额定载流可以满足多数小功率信号与供电需求，壳体本身的楔形锁紧结构，在插合到位后会和配套公头形成机械锁止，不会因为设备运行的持续振动出现松脱，这一点在移动作业设备上尤为关键——很多工程车辆的故障排查里，接插件松脱导致的信号中断占比不低，这种带自锁结构的接插件能大幅降低这类故障的发生概率。

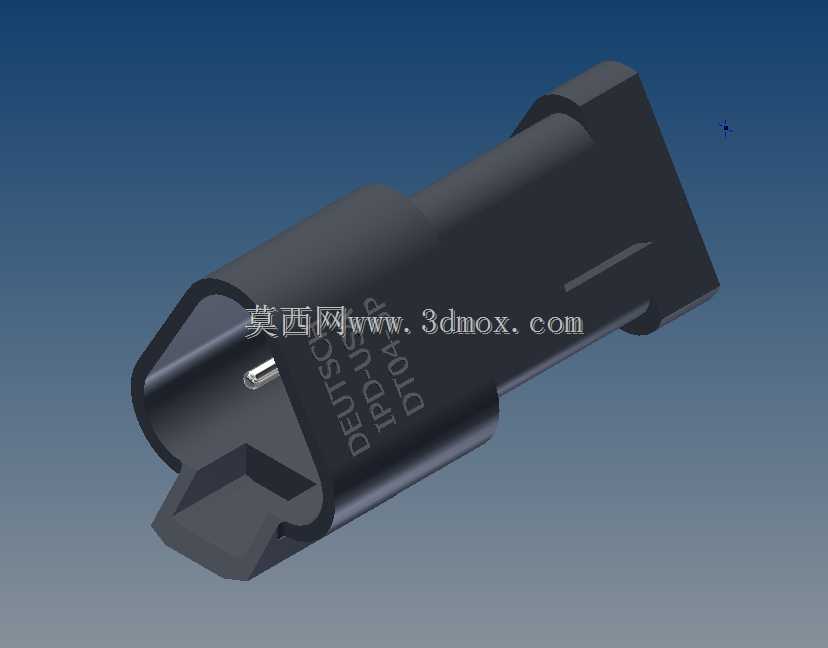

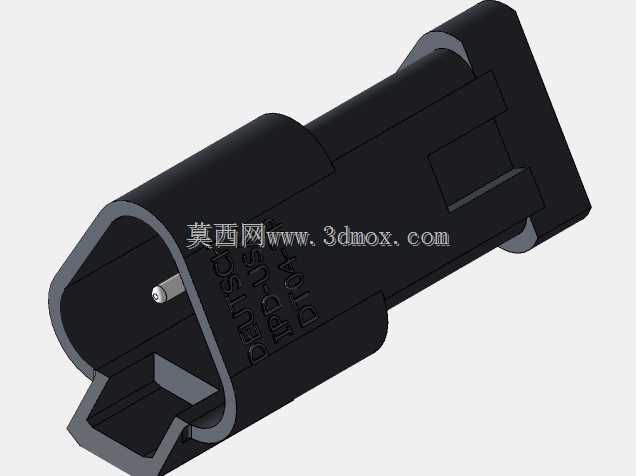

　　建模过程中首先要还原的就是壳体的安装边界与配合尺寸，这款插座的壳体采用楔形轮廓设计，并非规则圆柱或矩形，插合端的导向槽做了不对称防呆设计，装配时如果公头和插座的针位不对，根本无法插入，能从结构上避免现场施工时插错针位导致的线路反接问题。壳体尾部的出线端做了阶梯式的密封槽结构，实际装配时需要配套对应线径的橡胶密封塞，压紧后可以达到IP67级别的防护能力，哪怕是高压水枪冲洗设备、短时间涉水，也不会有水进入接插件内部造成短路。壳体侧面的定位卡扣是建模时需要重点还原的细节，这个卡扣用于和面板安装孔、线束固定支架配合，安装时卡入对应的卡槽后不需要额外螺丝固定，就能把插座牢牢固定在设备面板或者线束分线盒上，拆装维护时只需要按压卡扣的解锁位就能拔出，大幅提升现场布线的效率。

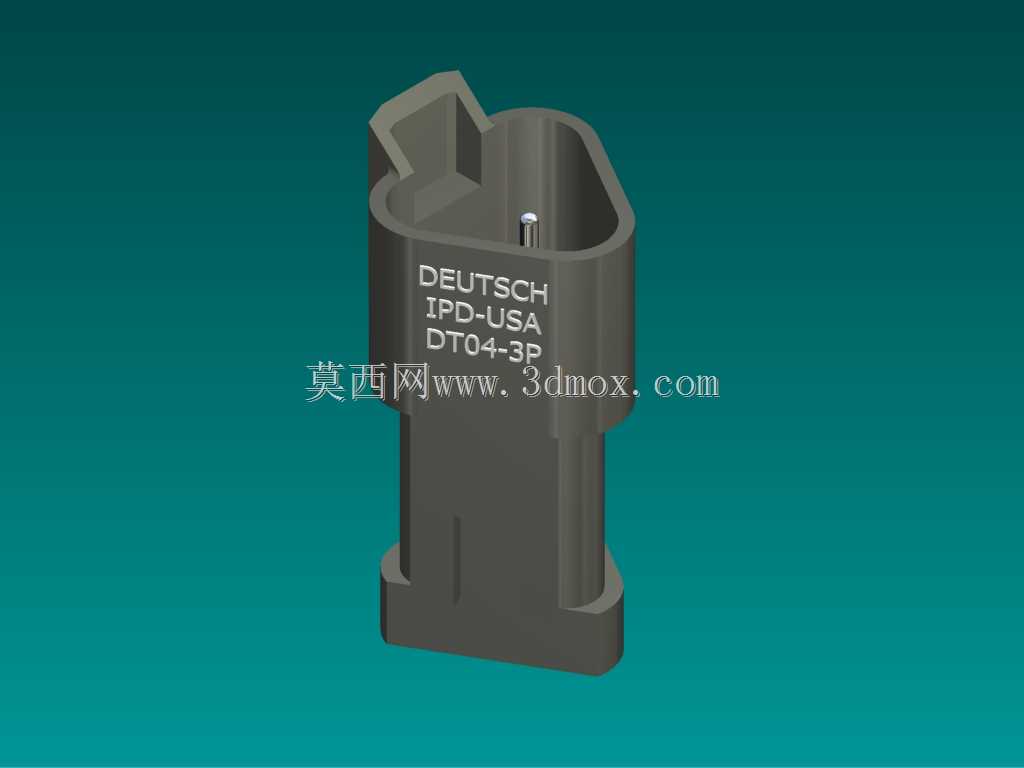

　　从结构设计思路来看，这款插座的壳体采用增强尼龙材质注塑成型，建模时要注意壳体壁厚的均匀性，整体壁厚控制在2mm左右，插针安装孔的位置做了局部加厚，避免插针压装时出现壳体开裂，插针的固定方式采用倒刺卡接结构，插针从尾部压入壳体孔位后，倒刺会卡入壳体内壁的卡槽里，正常拉扯线束不会把插针从壳体里拽出。壳体表面的标识刻印也是建模需要还原的细节，标识位置在插合端的外侧平面，清晰标注型号信息，方便现场维护时快速识别配件型号，避免错发错用配件。

　　实际选型使用时，需要注意这款插座的安装空间预留，插合状态下整体长度要考虑公头插合后的占用空间，尾部出线的弯曲半径要预留至少3倍线径的空间，避免密封塞处因为线束过度弯折出现密封失效。另外在三维布线装配时，要注意插座的安装方向，卡扣的解锁位要预留足够的手指操作空间，不然后期维护时很难按压解锁拔出接插件。这类工业接插件的建模精度直接影响后续线束布置的干涉检查，如果壳体的轮廓尺寸、卡扣位置建模有偏差，很容易出现实际装配时和周边结构件干涉、卡扣无法卡入安装位的问题，所以建模时要严格按照实物的配合尺寸做公差预留，壳体的外轮廓尺寸公差控制在±0.1mm，插合面的配合尺寸公差要控制在±0.05mm，才能保证后续装配模拟的准确性，给实际生产布线提供可靠的三维参考。
