卡特彼勒J300斗齿套管结构设计

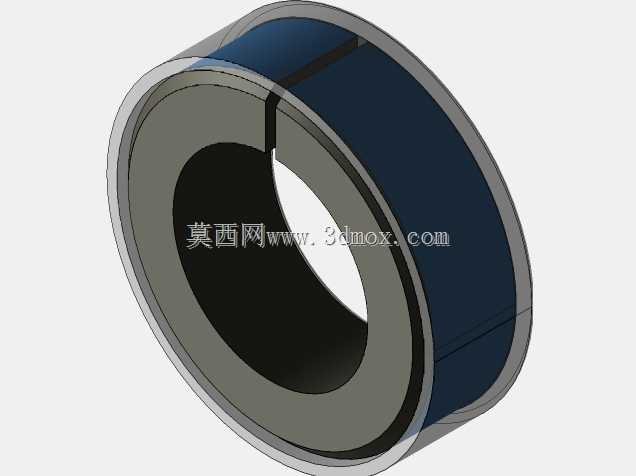

　　在土方施工、矿山剥离、河道清淤等重载作业场景里，挖掘机工作装置前端的斗齿组件是直接与物料接触的核心易损部件，而斗齿与斗杆连接位置的套管结构，直接决定了斗齿的固定可靠性、载荷传递效率以及更换维护的便捷性，本次呈现的卡特彼勒J300系列适配套管，就是针对中型挖掘作业工况开发的连接承载部件。

　　从实际作业的载荷传递路径来看，该套管承担着斗齿切削力、冲击载荷向斗根结构的分散传递作用，作业过程中斗齿尖端切入物料时产生的径向冲击力、偏载扭转力，都会首先作用在套管的配合面上，因此结构设计上采用了楔形自锁的配合逻辑，整体外形顺着斗齿的安装方向做了渐变式的截面收缩，当斗齿受载向安装座方向挤压时，楔形面会产生持续的径向抱紧力，避免作业过程中出现斗齿松脱、窜动的问题。

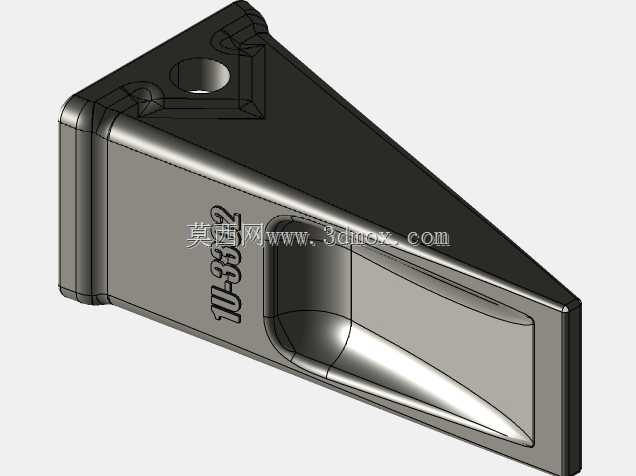

　　在结构细节设计上，套管的主体采用了变壁厚的实体结构，在与斗齿销孔配合的位置做了局部加厚处理，这个区域是作业过程中应力集中最明显的位置，加厚设计可以有效抵消销孔位置的挤压应力，避免长期受载出现孔位变形、开裂的问题；套管外表面设置了多道沿安装方向布置的定位凸棱，这些凸棱与斗齿内腔的对应凹槽配合，既可以在安装时起到导向定位的作用，也能在作业过程中承受周向的扭转载荷，避免斗齿与套管之间出现相对转动，磨损配合面。

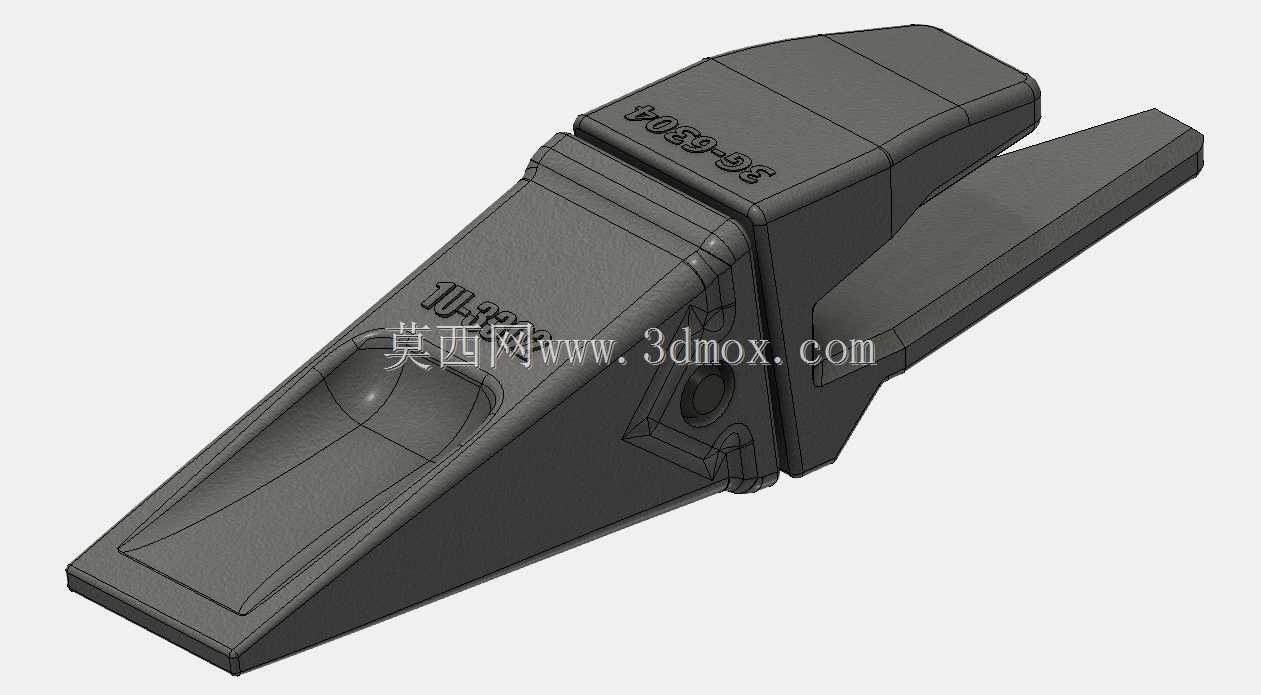

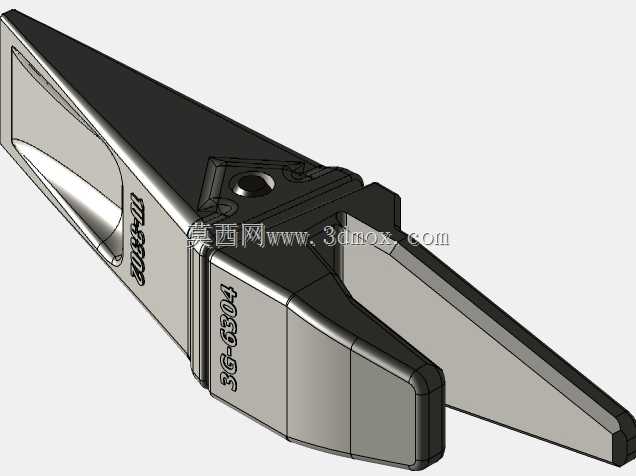

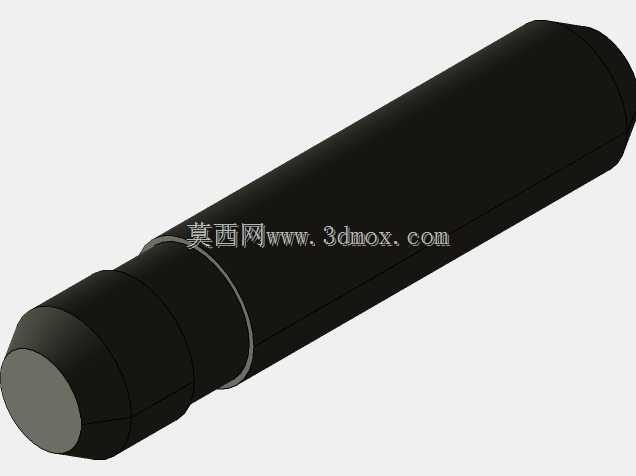

　　从安装边界尺寸来看，该套管的整体长度适配J300系列斗齿的内腔深度，配合面的锥度经过多轮工况验证，既保证了安装时可以顺利敲入定位，也能在磨损后通过敲击实现快速拆卸更换，不需要额外的专用拆卸工具，适配野外作业现场的快速维护需求；套管的销孔位置与斗齿、斗根的销孔完全同轴，孔径公差控制在合理的间隙配合范围内，既保证连接销可以顺利穿入，也避免间隙过大造成作业过程中的冲击异响与额外磨损。

　　针对不同作业工况的适配性，该套管的结构设计预留了足够的强度冗余，在面对碎石层、硬土层等重载冲击工况时，套管的楔形配合结构可以自动补偿少量的磨损量，始终保持斗齿的紧固状态，不会因为轻微磨损就出现斗齿晃动的问题；同时套管的外形与斗齿的外轮廓做了平滑过渡，避免在结构衔接位置出现突兀的棱角，减少作业过程中物料的流动阻力，也避免棱角位置过早出现磨损失效。

　　从建模的工程逻辑来看，该结构的三维建模过程优先保证了配合面的形位公差精度，楔形配合面的拔模角度严格按照实际加工工艺要求设置，所有的圆角过渡都对应实际铸造工艺的圆角要求，避免出现建模过程中忽略工艺圆角导致的应力集中问题；表面的标识字符位置做了下沉式设计，不会因为长期的物料冲刷磨损导致标识模糊，也不会影响配合面的装配精度。

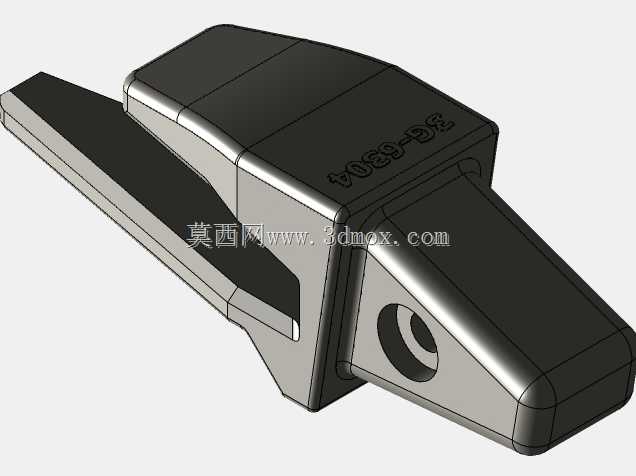

　　在实际设备选型匹配过程中，该套管专门适配卡特彼勒J300规格的斗齿安装体系，不需要对原有斗根结构做任何改装就可以直接替换安装，互换性完全满足现场备件替换的要求，对于设备维护人员来说，不需要额外测量尺寸、改装结构，就可以完成易损件的更换，大幅缩短停机维护的时间。

　　从耐磨设计的角度，套管的配合面粗糙度要求也在结构设计中做了对应考虑，与斗齿接触的表面不需要过高的加工精度，铸造后经过简单的抛丸处理就可以满足装配要求，在保证配合可靠性的同时，也控制了部件的制造成本，适合作为批量消耗的易损备件使用；结构上没有多余的减重孔或者薄弱结构，整体的刚性可以承受中型挖掘机在各类常规土方、石方作业中的载荷冲击，不会出现正常作业过程中断裂、变形的失效问题。
