工业流体喷射用锥形喷嘴结构设计

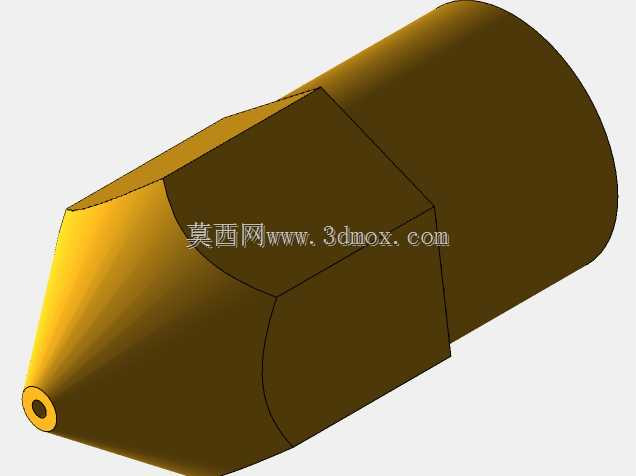

这款喷嘴主要面向工业流体精准喷射场景设计，可广泛适配低压清洗、冷却喷淋、药剂喷涂、气尘吹扫等多类工业作业环节，作为流体管路末端的核心执行部件，承担着将管路内输送的流体介质按照预设角度、预设流量稳定喷出的核心作用，能够将管路内的高压流体从大管径流通状态逐步收束，最终从前端细小喷口形成流速稳定、指向性明确的射流，避免流体喷出时出现发散、紊流、流量不均的问题。从功能特性来看，该喷嘴采用三段式结构设计，尾段为圆柱型衔接段，外表面做光滑圆柱面处理，可直接对接标准内径的流体管路，衔接处的过渡圆角设计能够减少装配时的剐蹭，同时保证装配后贴合紧密，降低流体从衔接缝隙渗漏的概率；中段为多边形握持定位段，采用对称平面切削设计，在安装紧固时可通过扳手夹持该段施加扭矩，无需额外设计夹持位，既能够保证安装时的扭矩传递，避免喷嘴与管路衔接处出现松动滑脱，也能在长期使用后需要拆卸维护时提供可靠的受力点，减少拆卸难度；前段为锥形收束段，从衔接段的大直径平滑过渡到前端的小直径喷口，内部流道采用等比例收束的光滑曲面设计，能够让流体在流道内逐步加速，减少流道突变带来的压力损失与紊流产生，让喷出的射流具备更好的聚束效果，在同等管路压力下能够获得更远的有效喷射距离与更集中的喷射作用力。从安装边界来看，该喷嘴整体轴向长度适配常规工业喷嘴的安装空间要求，最大外径与主流的快插、螺纹衔接管路尺寸匹配，前端锥形段的锥角经过反复校核，既保证了流道收束的平顺性，也避免锥角过小导致的喷口结构强度不足问题，前端喷口的孔径经过优化，在保证射流聚束效果的同时，尽可能降低喷口堵塞的风险，即使流体中存在少量细小杂质，也能在流体压力作用下顺利通过，减少日常使用中的疏通维护频次。在设计思路上，这款喷嘴摒弃了多余的复杂结构，整体采用一体化成型思路，没有额外的拼接、组装部件，从结构根源上减少了部件衔接处的渗漏风险，同时外表面的所有棱角都做了圆角过渡处理，既能够减少安装使用过程中尖锐棱角带来的磕碰损伤，也能降低流体介质在外表面残留挂壁的概率，日常清洁维护更加便捷。实际使用中，该喷嘴可适配清水、低压气体、低粘度工业药剂等多种流体介质，在生产线工件冷却、设备表面吹扫、工位定点喷淋、小型部件清洗等场景下都能稳定发挥作用，结构简单可靠，没有易损的活动部件，长期使用的故障率极低，能够适配多数常规工业流体管路的安装使用需求，无需对原有管路做大规模改造即可直接替换安装。
