紧凑型气动执行活塞组件结构设计

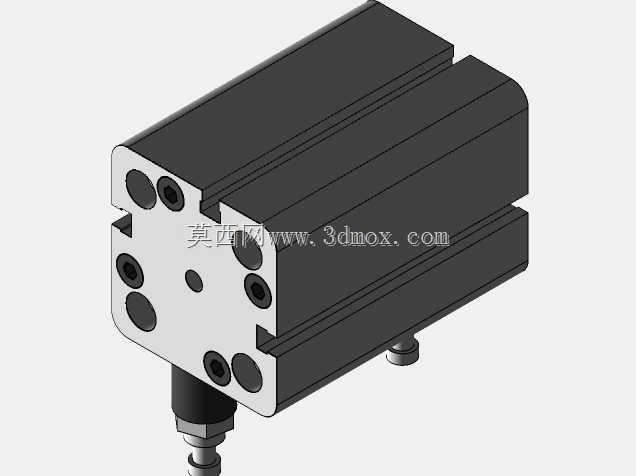

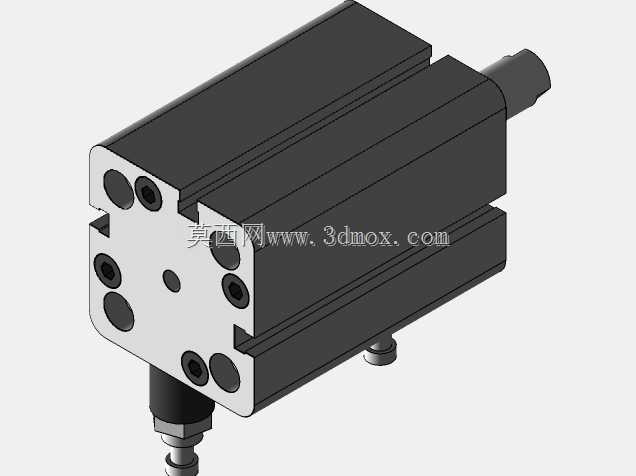

该活塞组件属于气动执行系统的核心做功部件，主要应用在工业自动化生产线的紧凑安装工位、小型工装夹具的动力输出端、精密检测设备的位移驱动单元中，适配安装空间受限、对驱动部件轴向与径向尺寸有严格限制的作业场景，能够为工位提供稳定的直线往复推力，完成工件夹紧、工位切换、挡料定位、轻负载推料等常规气动作业需求。从实际用途来看，这类活塞组件区别于标准长行程气缸，更侧重短行程、高频次、小体积的作业需求，在3C电子装配工位、小型五金件加工工装、包装线的辅助推料机构中应用广泛，能够在狭窄的设备内部腔室中完成安装，不需要预留过大的维护与操作空间，适配密集排布的多工位自动化设备布局。产品功能特性上，该组件采用一体化集成式的缸体与活塞导向结构，缸体端面预留多组安装孔位，可直接通过螺栓固定在设备安装板上，不需要额外配置安装支架，活塞输出端预留标准外接接口，可直接连接压头、夹爪、挡块等执行端配件，组件自带侧向气路接口与端部缓冲结构，在活塞运行到行程端点时能够有效降低冲击，避免高频作业下的部件松动与噪音问题，双导向结构的设计能够避免活塞伸出过程中出现径向偏转，保证输出推力的同轴度，适配对位移精度有一定要求的作业工位。从设计思路来看，该结构优先考虑紧凑安装需求，将传统气缸的独立端盖、缸筒、导向套结构进行集成化整合，把安装孔位直接设计在缸体本体上，省去了额外的连接法兰结构，同时将气路通道内置在缸体内部，减少外接管路的排布空间，活塞本体采用轻量化的密封结构设计，在保证密封性能的前提下降低活塞运动的摩擦阻力，提升组件的响应速度，降低驱动所需的气压阈值，适配低压气动系统的使用需求。外形尺寸与安装边界上，该组件整体为方形截面结构，径向截面尺寸适配小型设备的安装槽位，轴向长度根据短行程需求做了压缩，端面安装孔采用对称排布设计，可兼容横向、竖向、侧向等多种安装方向，输出轴的伸出长度预留了标准的外接配件安装余量，安装时只需要保证安装面的平面度公差，即可完成组件的固定，不需要额外调整同轴度，侧向气路接口的位置避开了安装固定面，接气管路后不会与周边设备部件产生干涉，整体安装边界清晰，能够直接嵌入到紧凑的设备腔室中完成装配，不需要对周边结构做额外的避让修改。
