工业级同轴视觉检测相机模组结构设计

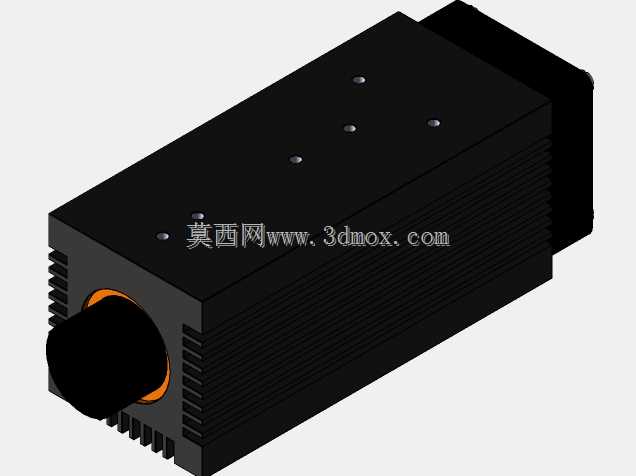

该结构为工业同轴视觉检测相机的集成模组，主要应用于精密制造产线的外观缺陷检测、尺寸测量、定位引导场景，覆盖3C电子零部件装配、半导体晶圆检测、精密五金件尺寸筛查、印刷品质量校验等对成像精度要求极高的工业环节，能够在复杂产线光照环境下为后端图像处理系统提供高均匀度、低畸变的稳定成像输入。从实际用途来看，该模组将成像单元、同轴照明光路、散热结构、安装接口集成于单一壳体内，替代了传统工业相机与独立光源分体安装的方案，可大幅降低视觉检测工位的装调复杂度，避免分体安装带来的光路偏移问题，尤其适配高反光金属表面、玻璃盖板、光滑镀膜工件的检测需求，同轴光的光路设计能够让光线沿镜头光轴垂直照射到被测工件表面，有效消除工件表面反光造成的成像过曝、特征缺失问题，清晰捕捉工件表面的细微划痕、凹坑、印刷偏差等缺陷。在功能特性设计上，壳体采用一体化挤压铝型材加工成型，侧面设计有密集的平行散热鳍片，能够将内部成像传感器、光源驱动板工作产生的热量快速导出，保证设备在工业现场0-45℃的环境温度下长时间连续工作时，不会因积热出现成像噪点升高、光源亮度衰减的问题；前端镜头伸出位置设计有环形橙色遮光衬圈，既能够阻挡外部杂光进入镜头光路干扰成像，也可以在镜头安装时起到定位缓冲作用，避免镜头硬接触壳体造成镜片刮伤；壳体顶面设置的多组安装定位螺孔，可适配不同规格的安装支架，既可以正装在产线输送带上方做俯视检测，也可以侧装在加工设备侧方做工件到位定位，还可以配合位移平台做微调对焦。设计思路上采用了模块化集成的理念，将原本独立的相机主体、光源腔体、散热结构做了一体化整合，内部预留了标准的电路板安装槽位与走线空间，装配时仅需要依次将成像板、光源组件、镜头座从对应开口装入即可，不需要额外设计复杂的连接固定件，有效压缩了整体外形体积，整体结构呈长方体布局，安装边界规整，没有外凸的冗余结构，能够在狭小的设备内部空间完成部署，壳体后端预留了接线与数据传输接口的安装位，可适配千兆网、USB3.0等不同类型的工业数据传输接口，满足不同产线的通讯传输需求。
