双星形快插式螺纹管连接嵌件结构设计

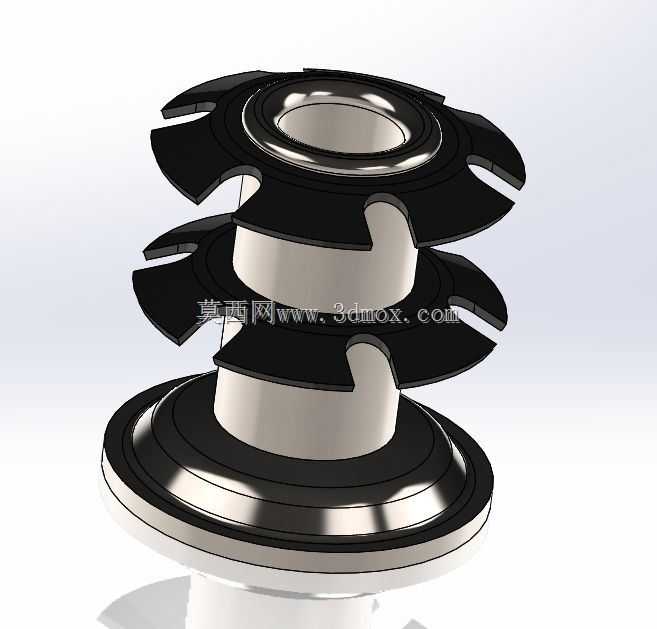

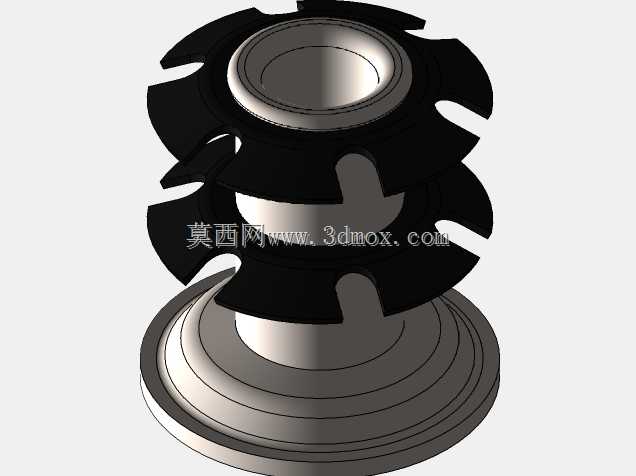

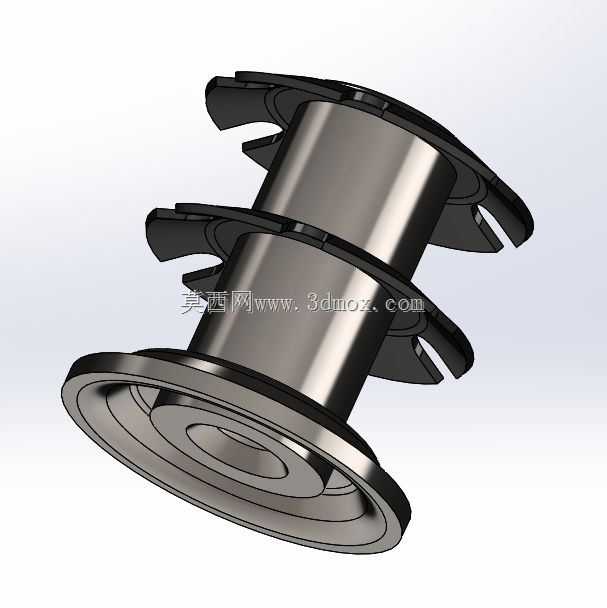

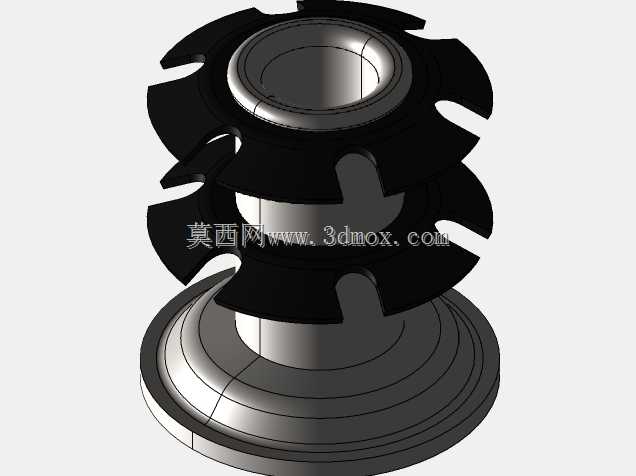

这款双星形螺纹嵌件主要应用于低压流体输送管路的终端快速连接场景，常见于家装给排水、小型气动设备布设、园艺灌溉管路、低压燃气支路接驳等民用及轻工设备管路系统中，核心作用是实现带外螺纹的管路部件与薄壁钢管末端的无工具快速对接，替代传统套丝、焊接、卡压等繁琐连接工序，大幅降低现场管路施工的操作门槛与作业时长。从实际使用场景来看，该嵌件适配1英寸直径、壁厚对应16-18ga规格的薄壁钢管，这类钢管普遍应用于室内明装水管路、小型空压机输气管路、户外临时喷灌管路等场景，传统连接方式需要在钢管末端加工外螺纹或者额外套装卡套接头，对施工工具和操作人员技能有一定要求，而这款嵌件通过结构优化可以直接压入钢管末端完成预装，后续直接对接5/16-18规格的外螺纹部件即可完成密封连接，全程无需额外套丝或焊接作业。在功能特性设计上，嵌件采用双层星形弹片结构作为核心锁紧单元，每一层星形弹片都带有多个均匀分布的外翻卡爪，当嵌件被压入钢管内壁时，星形弹片会受钢管内壁挤压产生向内的弹性形变，卡爪尖端会牢牢抵在钢管内壁表面，形成多点位的径向锁紧力，双层结构的设计可以将锁紧力沿管路轴向分散布置，避免单层卡爪受力集中导致的钢管内壁划伤或锁紧失效问题，同时两层弹片之间的光滑柱段可以与钢管内壁形成贴合支撑，保证嵌件装入后与钢管保持同轴度，避免对接螺纹时出现偏斜导致的密封失效。嵌件底部带有加宽的凸缘挡边，安装到位后凸缘会完全贴合在钢管的端面上，既可以作为安装到位的定位标识，避免压入过深导致的内部管路通径受阻，也可以在对接螺纹部件时提供轴向承压面，分散螺纹旋紧时的轴向压力，避免薄壁钢管端面受压变形。嵌件上部的标准5/16-18内螺纹段采用通规止规校验的标准牙型设计，可以直接适配同规格的外螺纹接头、阀门、喷淋头等终端部件，螺纹段下方带有过渡锥面，可以在螺纹旋紧时配合生料带或密封圈实现端面密封，避免管路输送流体时出现渗漏问题。在安装边界设计上，这款嵌件的整体外径与适配钢管的内径采用间隙配合公差，压入时仅需要借助简单的敲击工具即可完成装配，不需要专用的压装设备，星形弹片的卡爪边缘做了圆角钝化处理，压入过程中不会刮削钢管内壁产生金属碎屑，避免碎屑进入管路造成下游阀件或喷头堵塞。嵌件整体采用金属材质一体加工成型，表面做了防锈镀层处理，可以适配常规水、低压空气、常温清水等常见输送介质，双层星形结构的抗拉拔力可以满足1MPa以内压力下的管路连接需求，不会出现管路受压后嵌件脱出的问题，整体结构没有多余的零散配件，预装完成后可以长期嵌装在钢管末端，后续管路拆装仅需要旋拧螺纹部件即可，大幅降低后期管路维护的操作难度。
