Schaffner电源线滤波器FN2020-12-06三维建模作品

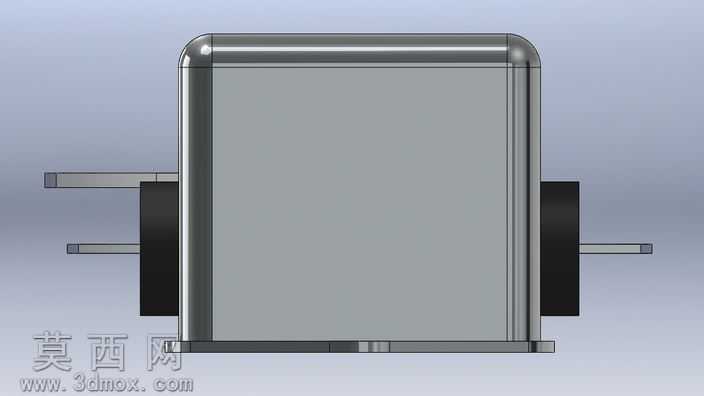

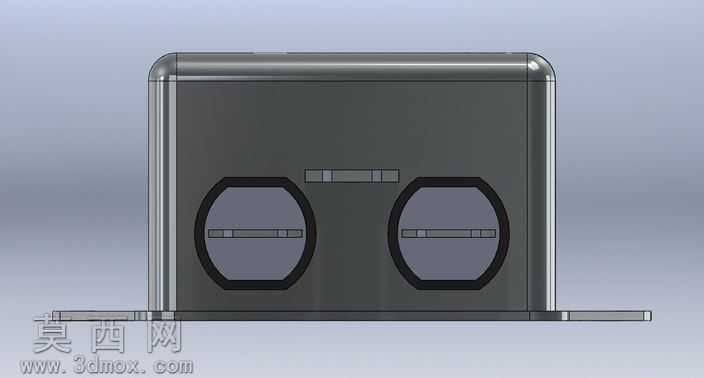

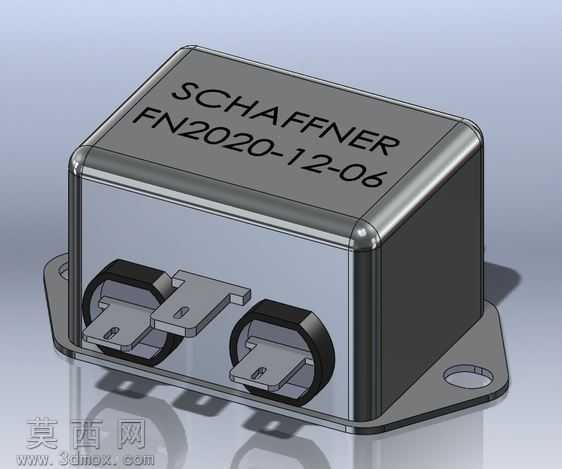

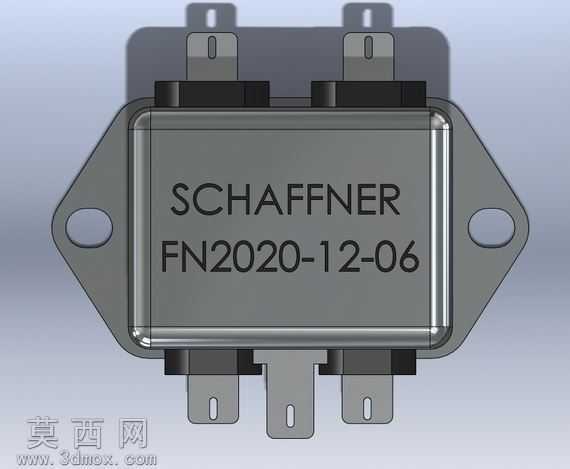

本作品为Schaffner品牌FN2020-12-06型号电源线滤波器的三维参数化建模成果，建模过程严格遵循厂商公开的官方产品规格参数，完整还原了该款滤波器的全部结构细节。建模阶段首先通过基准面搭建确定产品的整体尺寸框架，主体外壳采用带圆角的长方体结构，通过拉伸凸台、圆角特征完成壳体基础造型，壳体表面的品牌标识与型号字符采用包覆特征实现，精准还原实物表面的印刷标识效果，保证外观辨识度与实物一致。底部安装法兰采用带安装孔的翼型结构，通过拉伸、切除特征完成安装耳与固定通孔的建模，安装孔的孔径、孔位间距完全匹配官方安装尺寸要求，可直接用于后续装配场景的干涉检查与安装模拟。前端的两个快插接线端子结构，分别对插片本体、绝缘护套进行独立建模，插片的插拔导向斜角、护套的包裹限位结构都做了精细化还原，还原了端子的实际装配形态，可用于接线工艺的模拟演示。材质渲染阶段，主体金属外壳赋予磨砂金属材质，模拟锌合金压铸壳体的哑光金属质感，接线端子插片赋予光亮镀锡金属材质，绝缘护套赋予黑色哑光橡胶材质，安装法兰与壳体做同材质处理，整体渲染效果贴近实物的视觉质感，光影反射效果自然真实。结构设计上完整还原了该款滤波器的密封式壳体结构，所有边角的圆角过渡、壳体的合模缝细节都做了特征还原，模型无破面、无冗余特征，各部件的装配关系清晰，可直接导出用于电气柜布线仿真、设备EMC防护布局设计等场景，能够满足产品展示、装配验证、工程选型等多场景的使用需求，建模过程中对所有特征做了参数化关联，修改尺寸参数即可快速衍生同系列不同规格的滤波器模型，具备良好的可编辑性与复用性。
