JL音频车载10w1v2低音炮三维设计

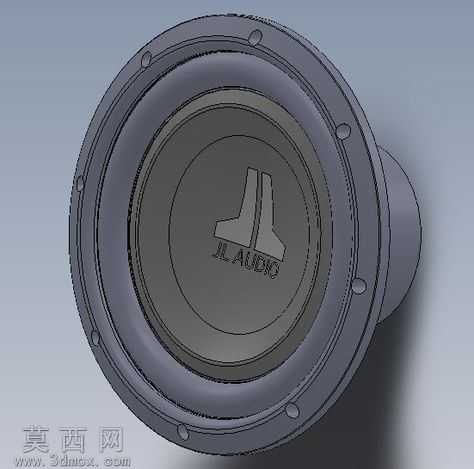

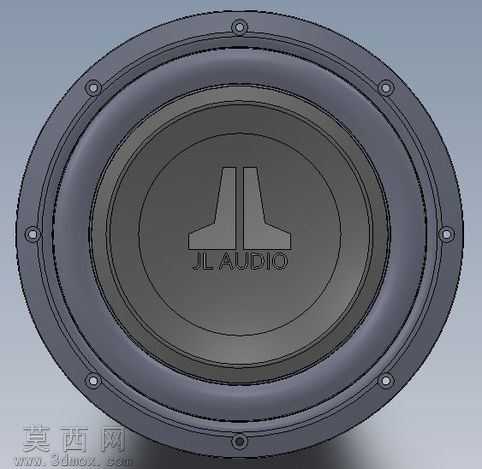

本作品为车载专用低音炮的三维建模成果，建模全程严格参照JL AUDIO官方公开的10w1v2型号产品规格参数，结合实际装车的声学安装需求完成全结构还原。建模过程中首先搭建低音炮的整体基准框架，精准还原锥形振膜的曲面弧度，振膜表面的品牌标识采用浮雕式建模处理，保证标识的凹凸质感与实物一致，振膜边缘的折环部分采用柔性材质模拟思路，通过曲面放样还原折环的多层波纹结构，还原折环在振动过程中的形变预留空间。盆架部分采用一体化压铸结构建模，均匀分布的安装孔位严格匹配实物的安装尺寸，每个安装孔的沉头深度、孔径参数都经过尺寸校验，盆架边缘的加强筋结构按照实物的受力分布设计，还原金属盆架的结构强度特征。磁路部分还原了T铁、华司、磁钢的堆叠结构，各部件的配合间隙按照实际装配公差设置，磁钢外围的导磁结构也做了精细化建模，还原磁路系统的闭合结构。接线端子部分还原了嵌入式的接线柱结构，端子的防护套、接线卡位都做了细节刻画，保证装配结构的完整性。建模过程中同步考虑车载安装的适配性，对低音炮的整体安装深度、固定孔位间距做了针对性校验，确保模型可以直接导入后续的车载音箱箱体设计环节，为后续的箱体容积计算、安装位适配提供精准的三维数据支撑。材质渲染环节，振膜部分采用复合纸盆的哑光质感材质，调整材质的粗糙度参数还原纸盆的细微纤维纹理，盆架部分采用磨砂金属材质，还原压铸铝件的表面颗粒质感，折环部分采用橡胶材质，调整材质的反光度和凹凸贴图还原橡胶的软质触感，磁钢部分采用黑色烤漆金属材质，还原磁钢表面的光滑漆面效果，整体渲染效果贴近实物的视觉质感，能够直观呈现产品的外观细节和结构特征。
