金属外壳双端子电容器三维结构设计

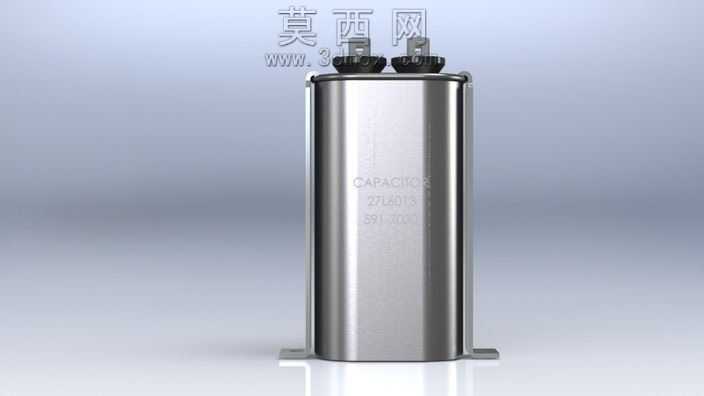

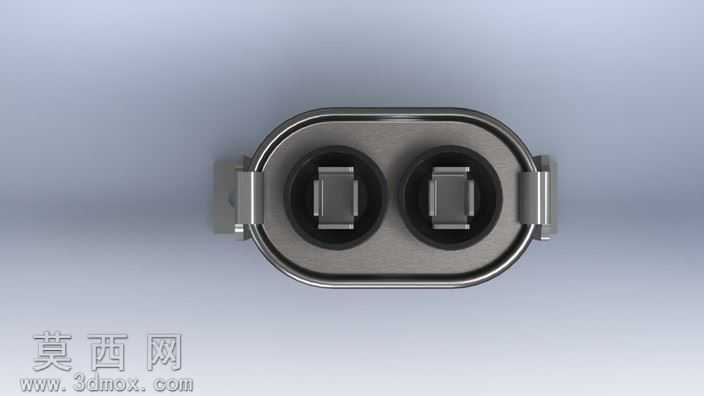

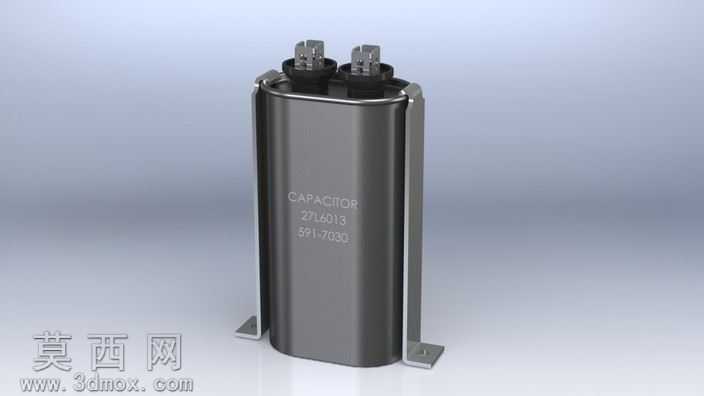

本作品为金属外壳双端子电容器的三维建模设计，建模过程严格参照制造商提供的官方图纸参数完成，完整还原了该款电容器的真实结构与外观细节。建模阶段首先梳理产品的整体尺寸比例，先构建主体圆柱形金属外壳的基础曲面，通过拉伸、倒圆角等操作处理外壳的边缘过渡，还原金属壳体的一体成型质感，外壳表面的标识文字采用包覆特征实现，精准复刻原厂标注的参数信息，保证外观还原度。端子部分单独建模，还原顶部两个接线端子的插拔式结构，包括端子的金属接触部位、绝缘基座的分层结构，处理好端子与外壳顶部安装位的配合间隙，还原真实的装配关系。底部的安装支架采用钣金建模思路，通过基体法兰、边线法兰、折弯等操作完成L型固定支架的结构，还原支架上的安装孔位、折弯角度以及与壳体底部的连接固定结构，保证支架的结构符合实际安装使用的需求。材质渲染阶段，主体外壳赋予哑光金属材质，调整金属粗糙度参数还原铝制外壳的磨砂质感，端子部分赋予亮面金属材质模拟铜质接线端的金属光泽，绝缘基座部分赋予黑色硬质塑料材质，底部支架赋予镀锌金属材质，区分不同部件的材质差异，提升渲染的真实感。设计过程中严格遵循原厂图纸的尺寸公差，所有结构的配合关系都经过校验，保证模型各部件的尺寸比例准确，既可以用于电气设备布局的装配参考，也可用于产品展示、教学演示等场景，模型完整保留了产品的结构特征，没有冗余的建模特征，文件结构清晰，各部件可单独拆分编辑，方便后续根据需求进行调整修改。
