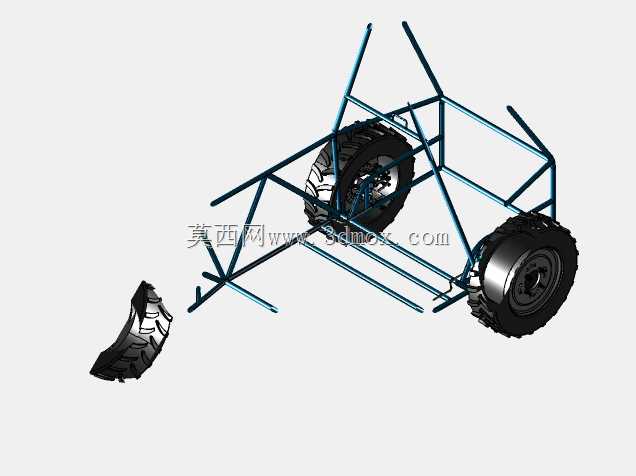

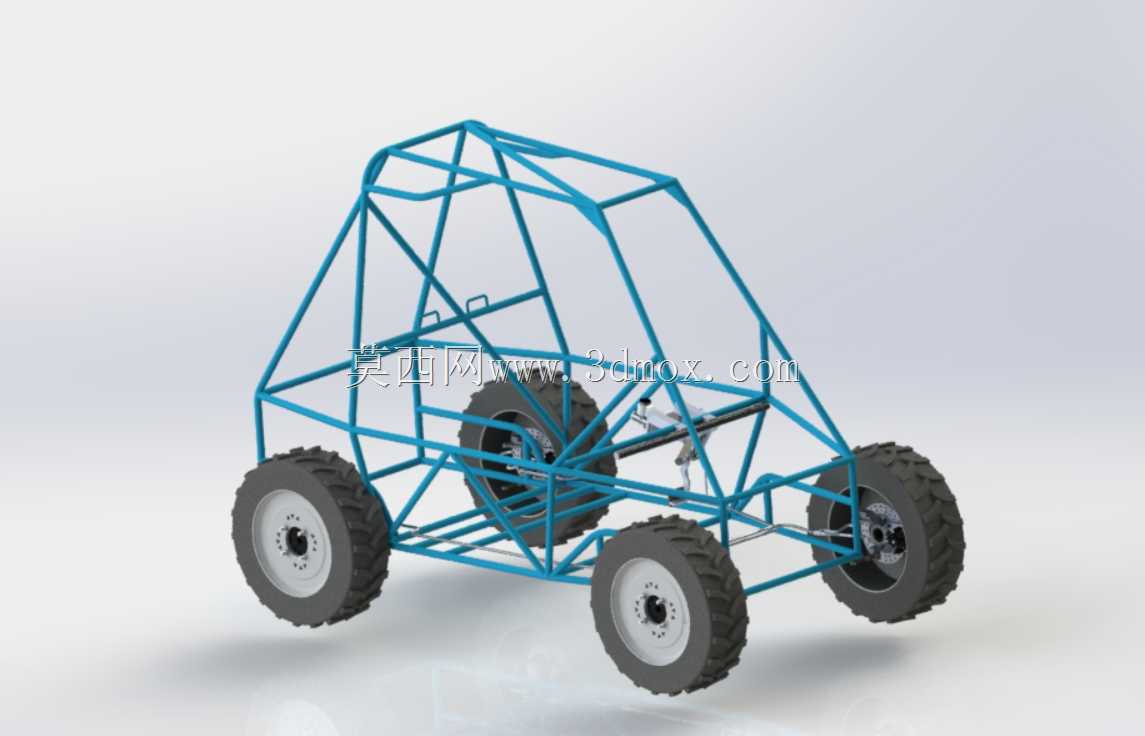

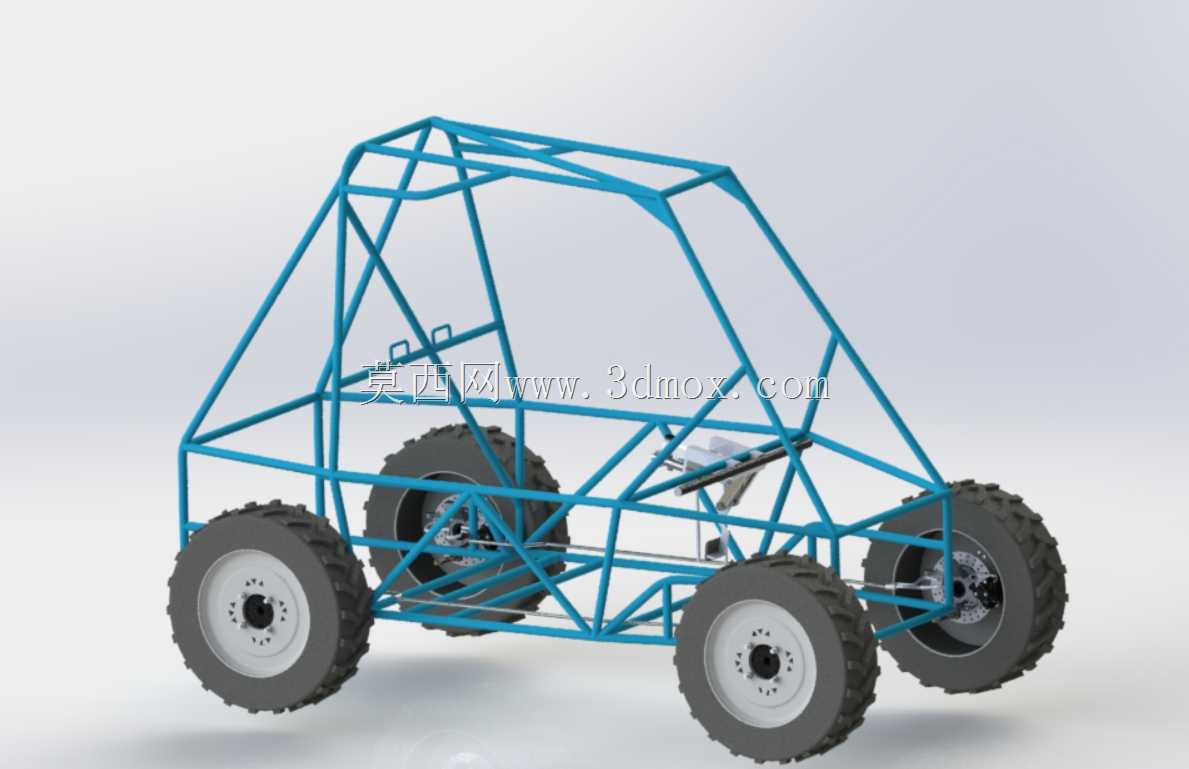

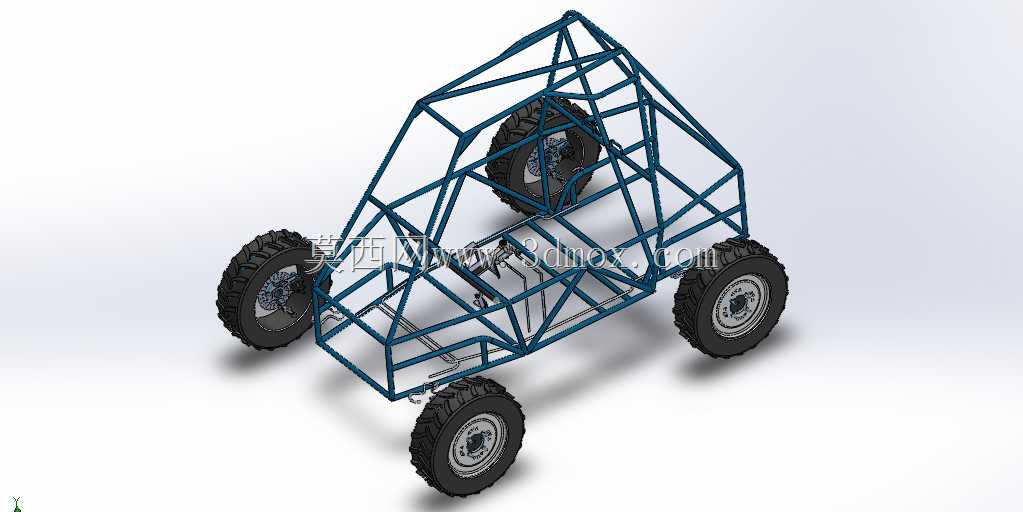

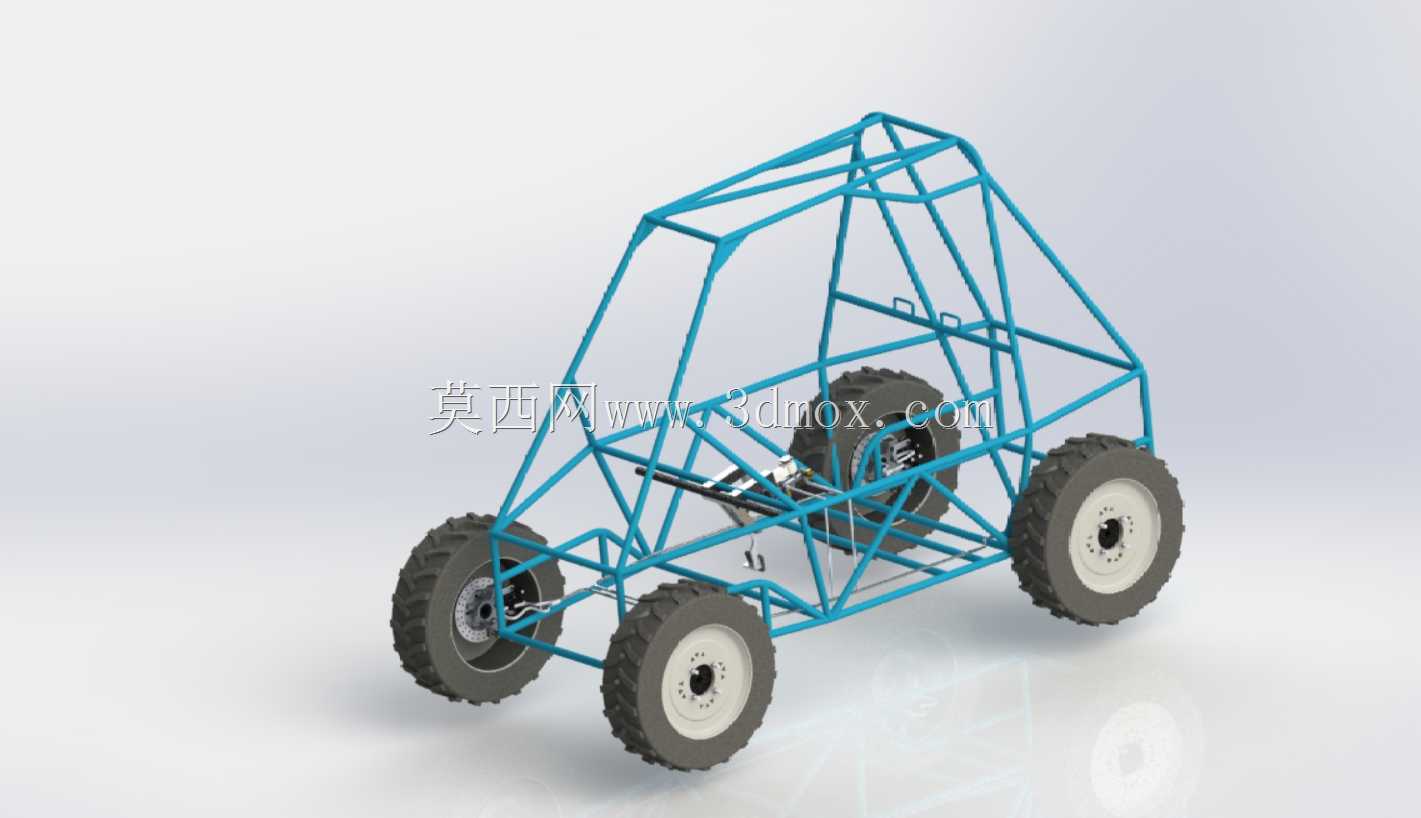

钢管车架全地形车底盘带迪克制动结构

该结构主要面向非道路越野作业、户外特种通行、场地竞技休闲等场景使用，可适配复杂泥泞、砂石、起伏坡地等常规乘用车辆难以通行的路况，作为小型越野全地形车辆的核心承载与行走基体，承担整车动力传递、载荷承载、行驶制动、姿态支撑的核心功能。整套结构采用空间钢管桁架式车架作为承载主体，相比冲压一体式车架，桁架结构在同等自重下拥有更高的抗扭刚度与抗冲击冗余量，能够承受越野场景下频繁的颠簸冲击、侧向倾覆力矩以及落地瞬间的纵向载荷，管材的排布充分预留了动力单元、驾乘座椅、转向机构、燃油或储能单元的安装空间，所有连接节点的位置都经过受力路径优化，让行驶过程中产生的冲击载荷能够顺着管材走向均匀分散，避免局部应力集中导致的结构开裂失效。底盘行走部分匹配了大颗粒深花纹越野轮胎，胎面的块状花纹设计能够在松软路面、湿滑坡面获得足够的抓地力，轮辋与轮毂的连接结构做了加强处理，适配大扭矩输出下的载荷传递需求，轮边预留了制动盘与制动卡钳的安装位，配套的迪克制动总成采用盘式制动结构，制动卡钳的夹紧力分布均匀，能够在高速行驶、连续下坡制动场景下提供稳定的制动力输出，制动管路的排布沿着车架管材内侧走线，既避免越野过程中飞石、树枝对管路的剐蹭损伤，也能减少管路弯折带来的制动液传输阻力。设计过程中充分考虑了整车的安装边界，车架前部预留了转向机与前悬架的安装硬点，后部预留了动力总成与后传动机构的连接接口，轮距与轴距的参数设定兼顾了狭窄路径的通过性与高速行驶的侧向稳定性，车架上部的防滚笼结构与下部底盘框架为一体化焊接结构，在发生侧翻时能够为驾乘区域提供足够的生存空间，所有安装孔位的位置公差都经过匹配校核，能够实现各配套部件的无干涉装配，制动系统的杠杆比与制动力分配经过适配，能够在不同载荷状态下保证前后轮制动力的合理匹配，避免制动过程中出现车轮抱死、侧滑的风险，整套底盘结构无需大幅改动即可适配不同排量的动力单元，可用于小型越野作业车、休闲全地形车、场地竞技卡丁车的改装与生产制造。
