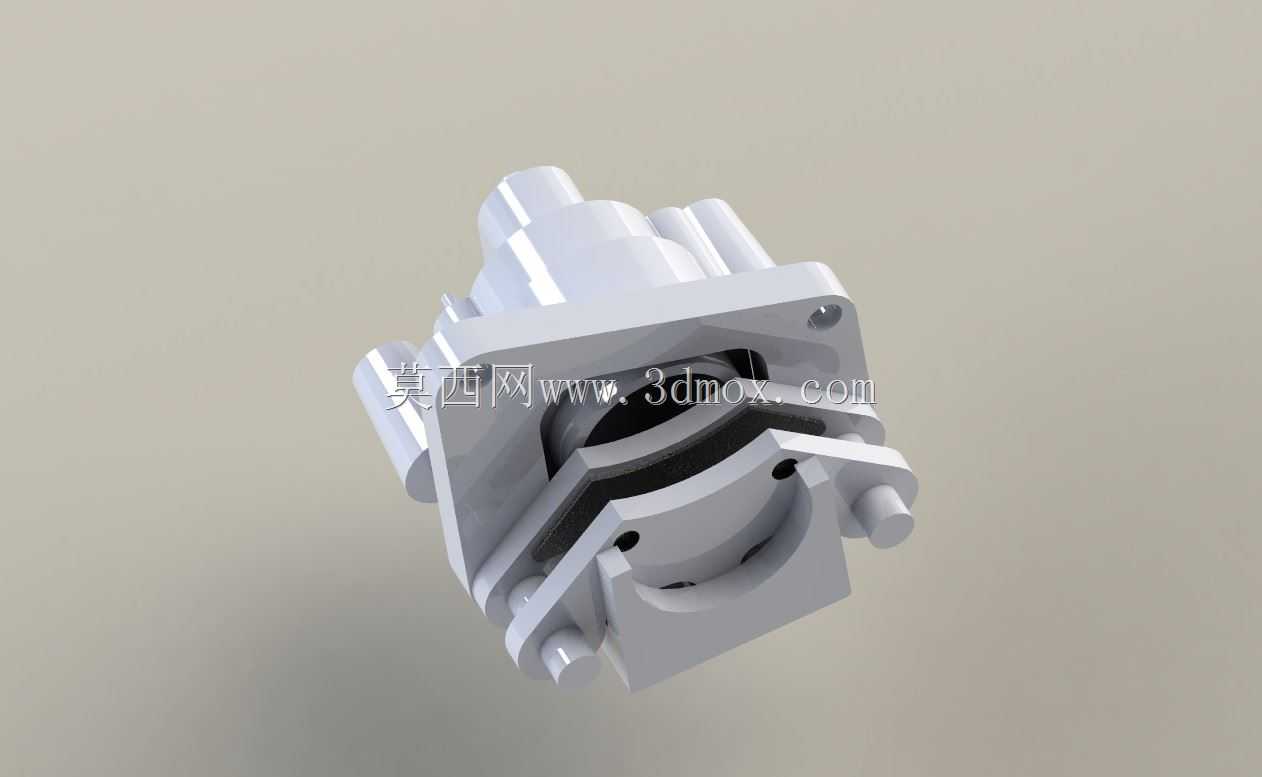

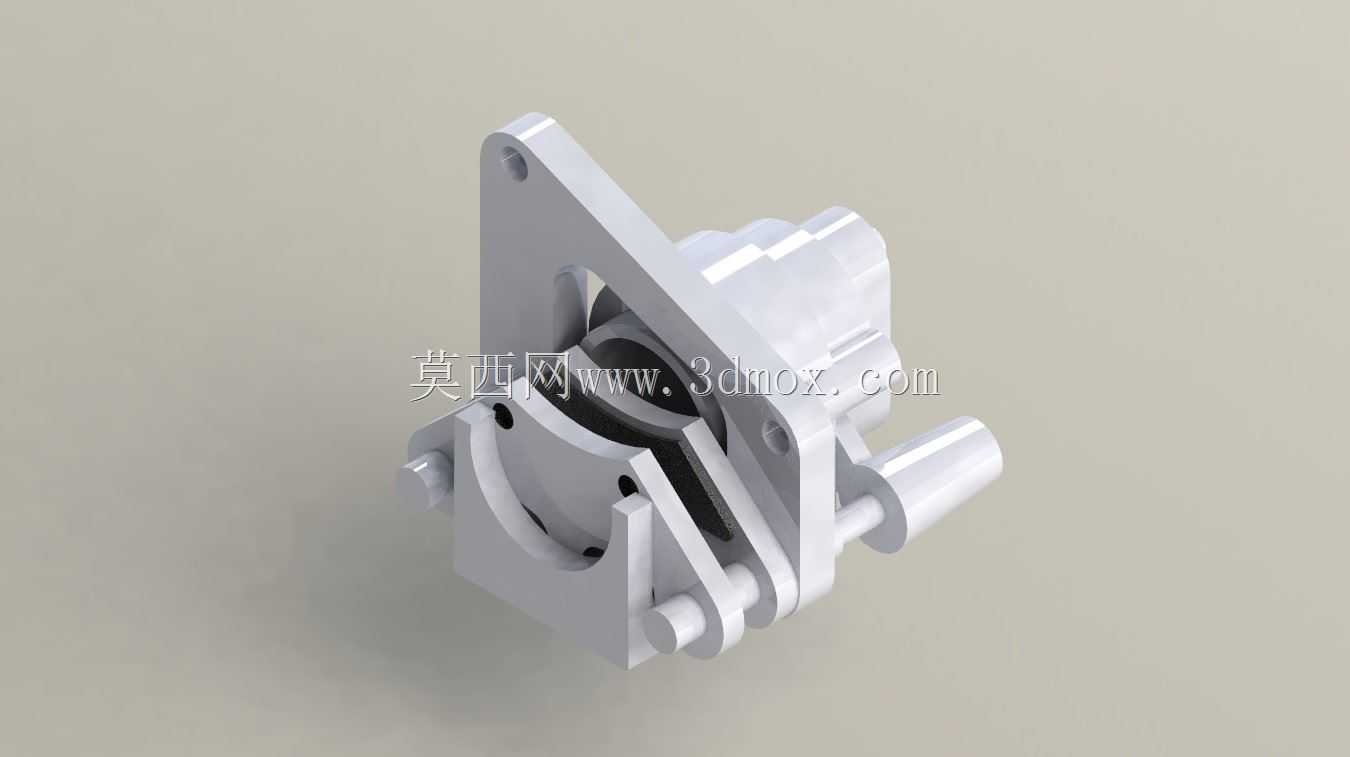

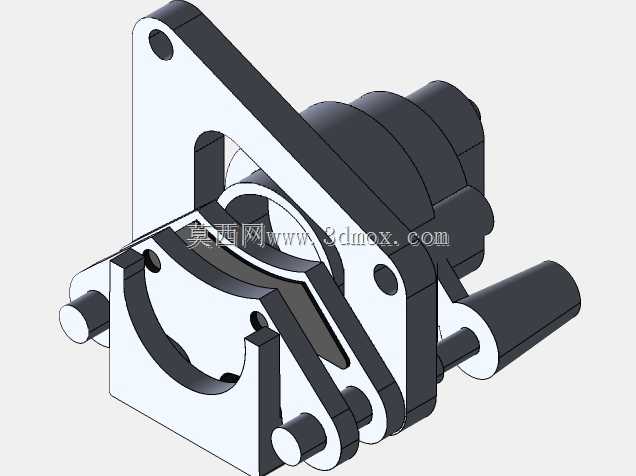

汽车盘式制动卡钳结构设计

该制动卡钳是汽车盘式制动系统的核心执行部件，广泛应用于乘用车辆、轻型商用车辆的前轮制动回路中，部分高性能车型的后轮制动也会采用同结构衍生设计，是车辆行驶安全体系中直接决定制动效能的关键机械组件。在实际行车场景中，当驾驶员踩下制动踏板，制动管路内建立起的液压压力会传递到卡钳内部的活塞腔，推动活塞将两侧的刹车片压紧在随车轮同步转动的制动盘端面，通过接触面的滑动摩擦将车轮的转动动能转化为热能耗散，最终实现车辆减速或驻车的功能。这款卡钳采用浮动式卡钳结构设计，整体壳体通过导向销与安装支架连接，制动过程中卡钳壳体可沿导向销轴向小幅滑动，能够自动补偿刹车片磨损带来的间隙变化，始终保证两侧刹车片与制动盘的接触压力均匀，避免出现偏磨、制动跑偏的问题。结构设计上集成了刹车片安装限位槽、活塞安装腔、导向销装配孔、油路接口以及安装固定耳位，壳体采用一体化铸造成型后做精密机加工，既保证了整体结构的刚性，能够承受制动时数千牛的夹紧反力，又通过镂空的支架结构控制了整体自重，降低了簧下质量，对提升车辆操控响应性有正向帮助。从安装边界来看，该卡钳的固定耳位预留了标准螺栓安装孔，孔位间距匹配主流家用车型的转向节安装尺寸，卡钳内侧预留的制动盘容纳空间适配常规直径的通风制动盘，刹车片安装槽的尺寸对应通用规格的盘式刹车片，油路接口采用标准制动管螺纹规格，可直接对接整车制动硬管或软管，不需要额外做转接改装。外形设计上所有棱角都做了圆角过渡处理，既避免了应力集中导致的壳体开裂风险，也能减少车辆行驶过程中泥水、砂石在卡钳表面的附着堆积，降低导向销卡滞的故障概率。卡钳的活塞腔内壁做了高精度珩磨处理，表面粗糙度控制在极低水平，配合橡胶密封圈可以保证长期使用下的液压密封性，避免制动液渗漏导致的制动失效问题，同时密封圈的形变回弹特性可以在制动解除时带动活塞回位，拖滞力矩控制在合理区间，减少不必要的行驶阻力与刹车片异常磨损。
