汽车制动系统液压总泵结构设计

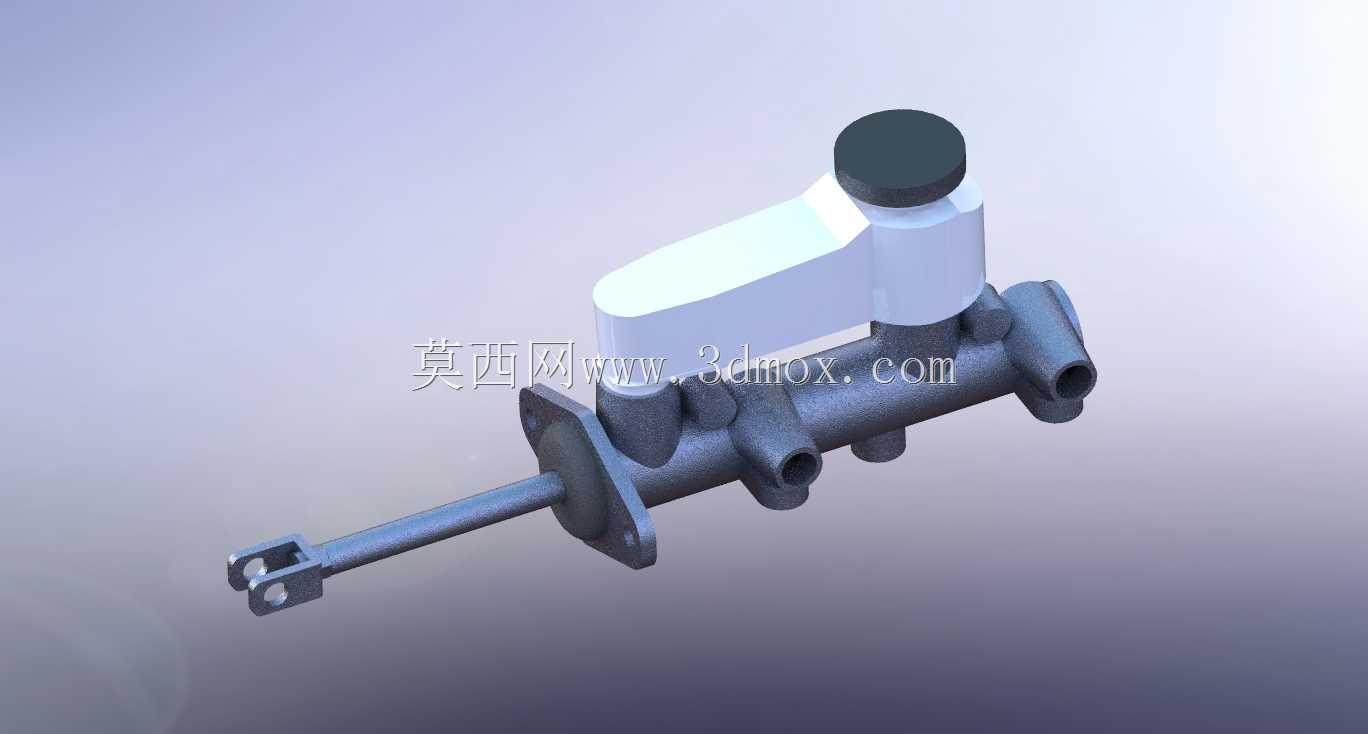

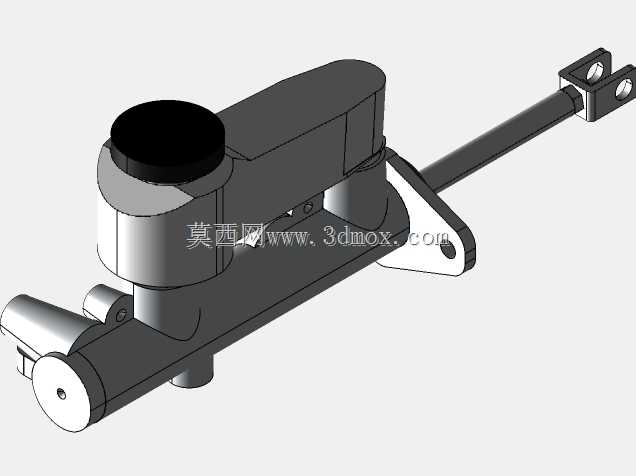

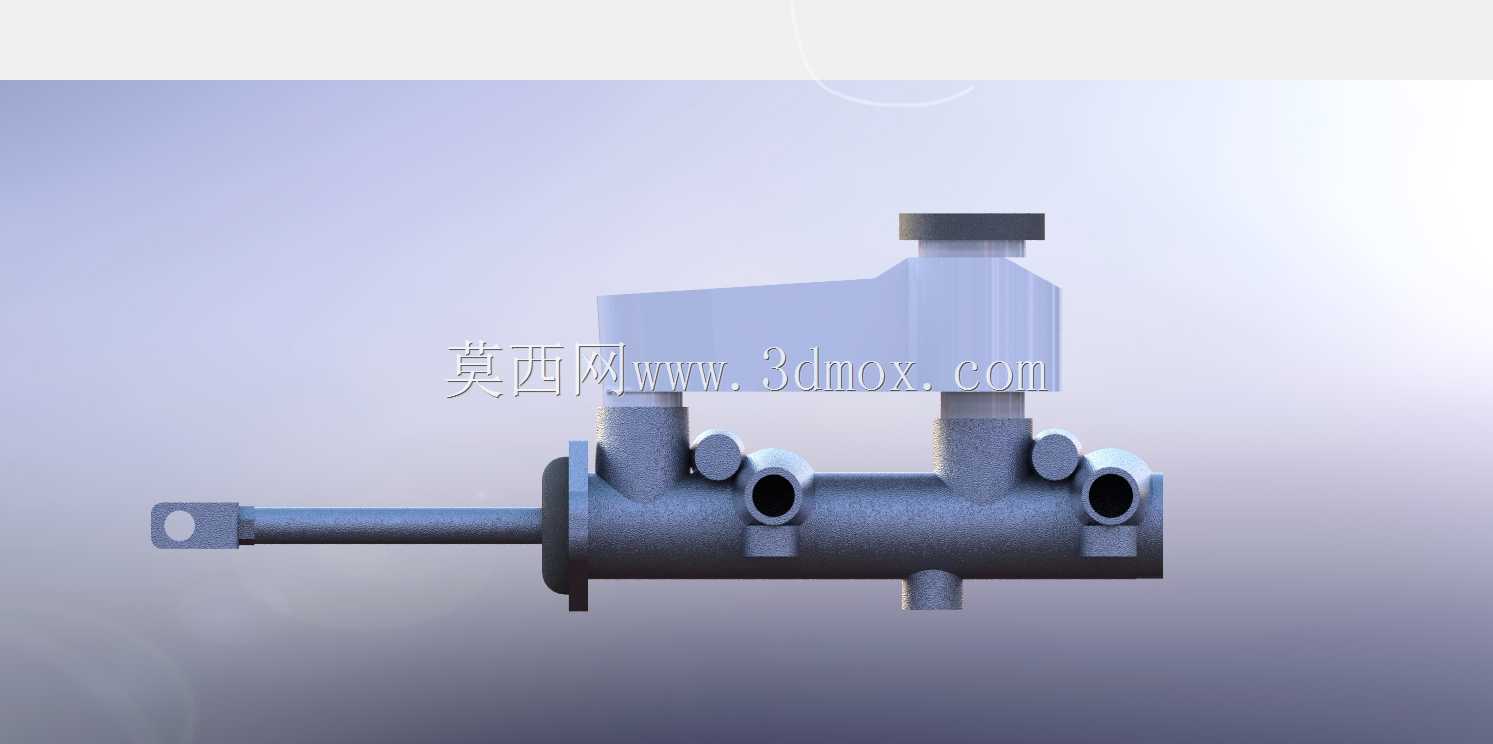

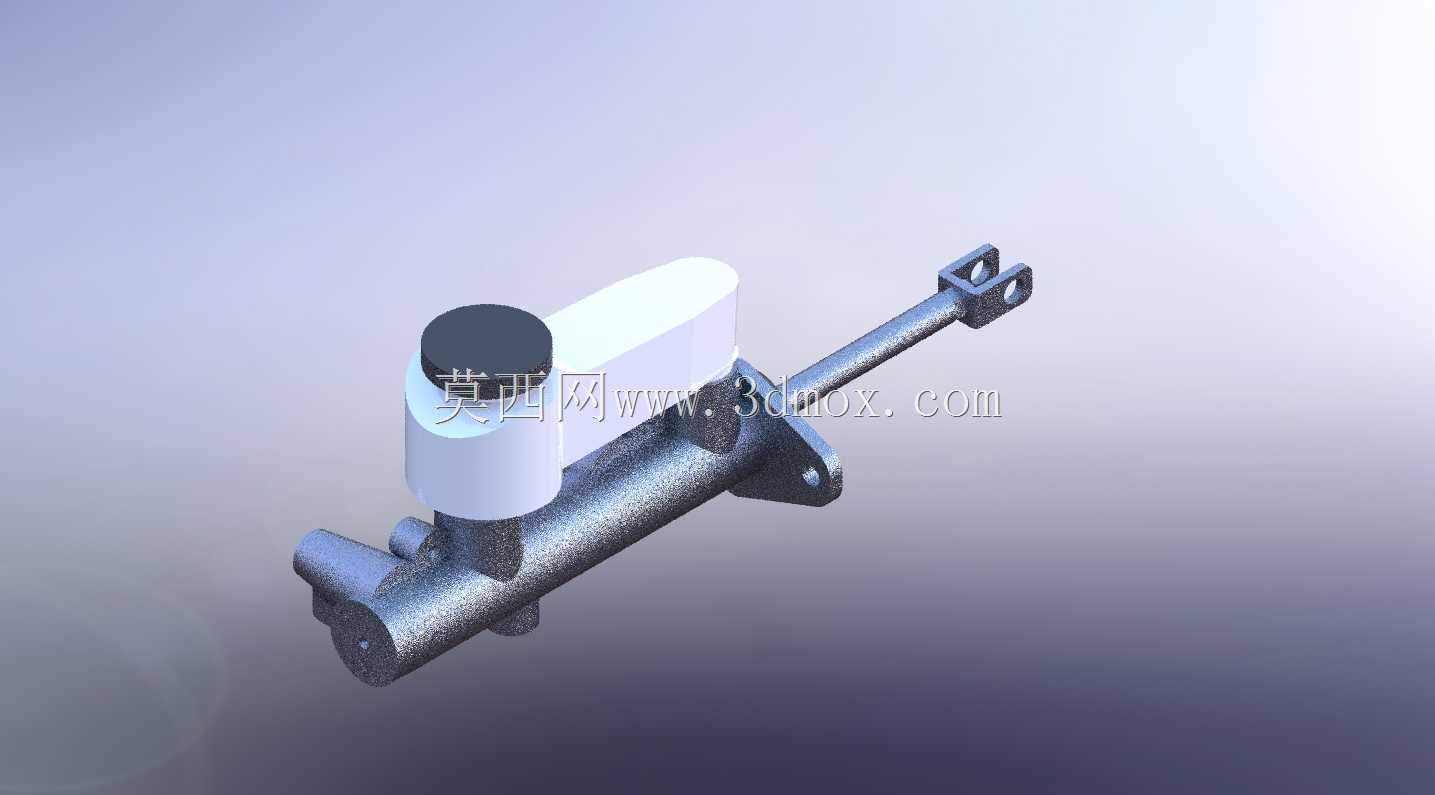

该液压总泵是汽车制动系统的核心执行元件，主要应用于乘用车辆、轻型商用车辆的液压制动回路中，承担着将驾驶员施加在制动踏板上的机械推力转换为液压压力的核心作用，是整套制动系统的动力转换起点，直接决定制动响应速度与制动力输出的线性度，关系到车辆行驶的主动安全性能。在实际装车场景中，该部件通常安装于发动机舱靠近驾驶舱防火墙的位置，通过推杆与制动踏板机构直接连接，出油口通过制动硬管分别连通前后轴的制动分泵，储液腔通过管路与制动液储液壶相连，实时补充回路内的制动液容积变化，避免制动过程中出现气阻、缺液导致的制动失效问题。从功能特性来看，该总泵采用单腔式液压转换结构，内部集成了精密配合的活塞组件、皮碗密封结构、回位弹簧与补偿孔、回油孔结构，当踏板推力推动活塞向前移动时，皮碗会先封堵补偿孔，使泵腔内部形成封闭的压力空间，随着活塞持续推进，腔体内制动液压力快速升高，将高压制动液输送至各个车轮的制动分泵，推动分泵活塞挤压制动片实现制动动作；当踏板力释放时，回位弹簧推动活塞快速回位，此时泵腔内部形成负压，储液壶内的制动液会通过补偿孔快速补充进泵腔，同时回路内的高压制动液通过回油孔流回储液腔，快速解除制动状态，避免制动拖滞问题。在设计思路上，该结构充分考虑了装车适配性与使用可靠性，主体泵体采用铸铁材质一体铸造成型，外部预留了两个带安装孔的固定支耳，安装孔位的中心距、支耳平面度都经过严格公差控制，能够直接适配对应车型的防火墙安装点位，不需要额外设计转接支架；推杆端部采用叉形连接结构，带有标准销孔，能够快速与制动踏板摇臂完成销接，装配效率高，连接间隙小，能够减少踏板空行程。从安装边界来看，泵体整体为长条形布局，轴向总长度适配常规紧凑级车型的安装空间，径向最大尺寸避开了周边的线束、管路布置区域，不会与周边部件发生运动干涉；储液腔安装位位于泵体上侧，能够兼容不同容量的外置储液壶安装，出油口采用标准管螺纹接口，能够适配通用规格的制动硬管连接，不需要定制特殊规格的管路配件。整体结构设计兼顾了制动性能的线性输出、长期使用的密封可靠性与装车维护的便捷性，能够满足常规民用车辆在不同路况、不同气候环境下的制动使用需求，皮碗材质采用耐制动液腐蚀的橡胶配方，能够在-40℃到120℃的工作温度区间内保持稳定的密封性能，避免长期使用后出现密封老化、制动液渗漏的问题，有效延长部件的使用寿命，降低车辆制动系统的维护频率。
