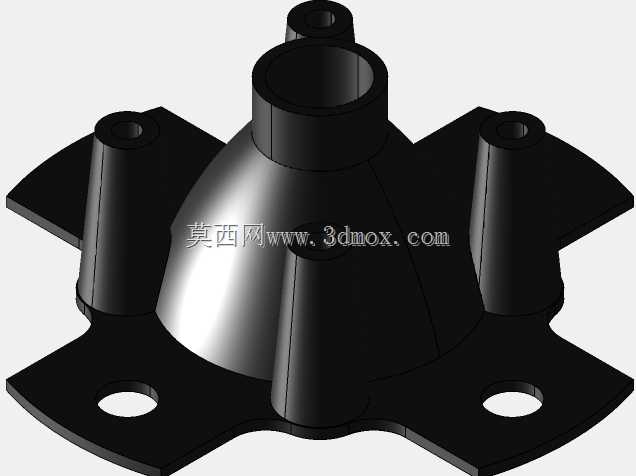

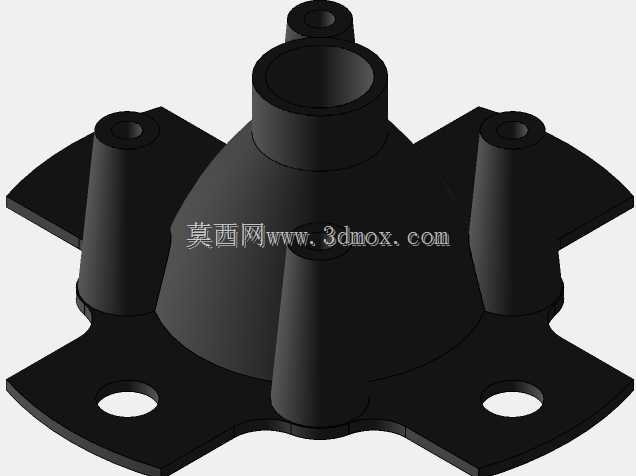

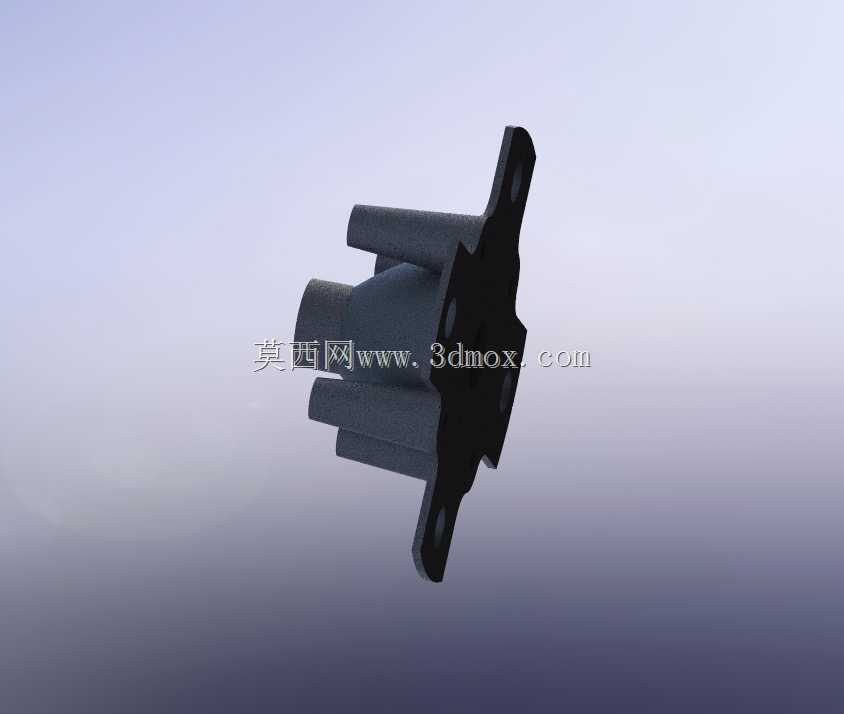

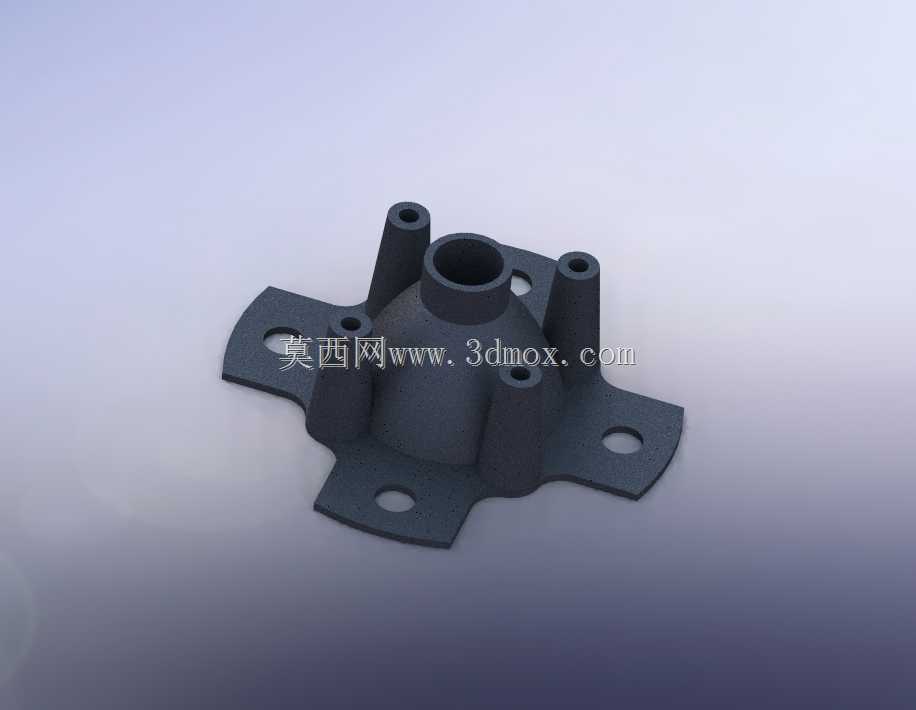

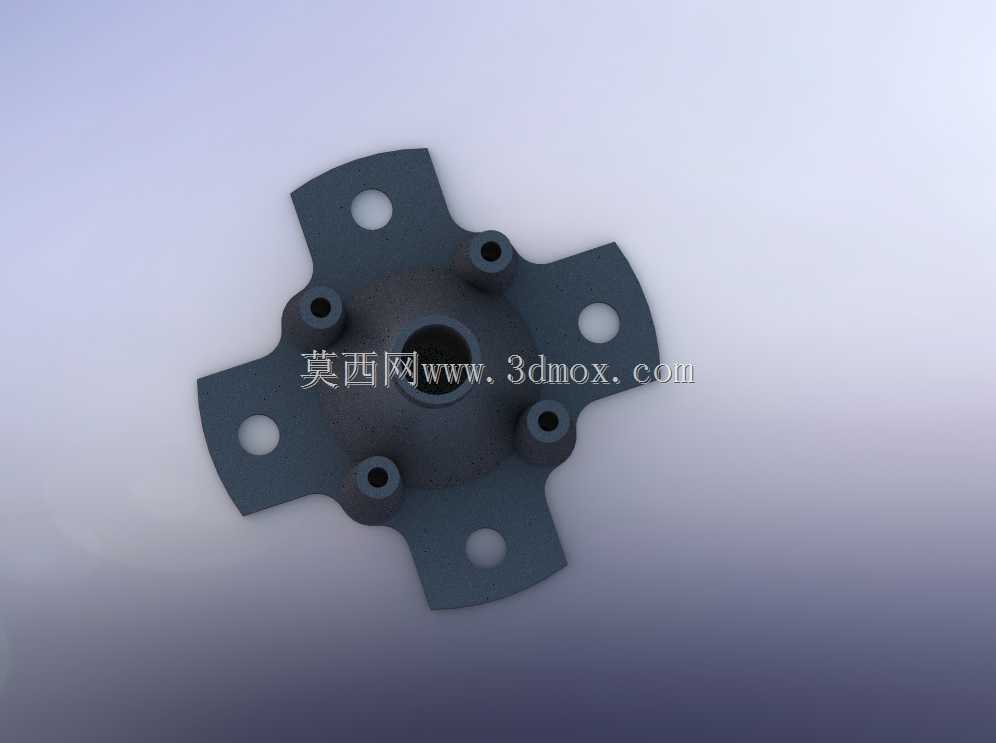

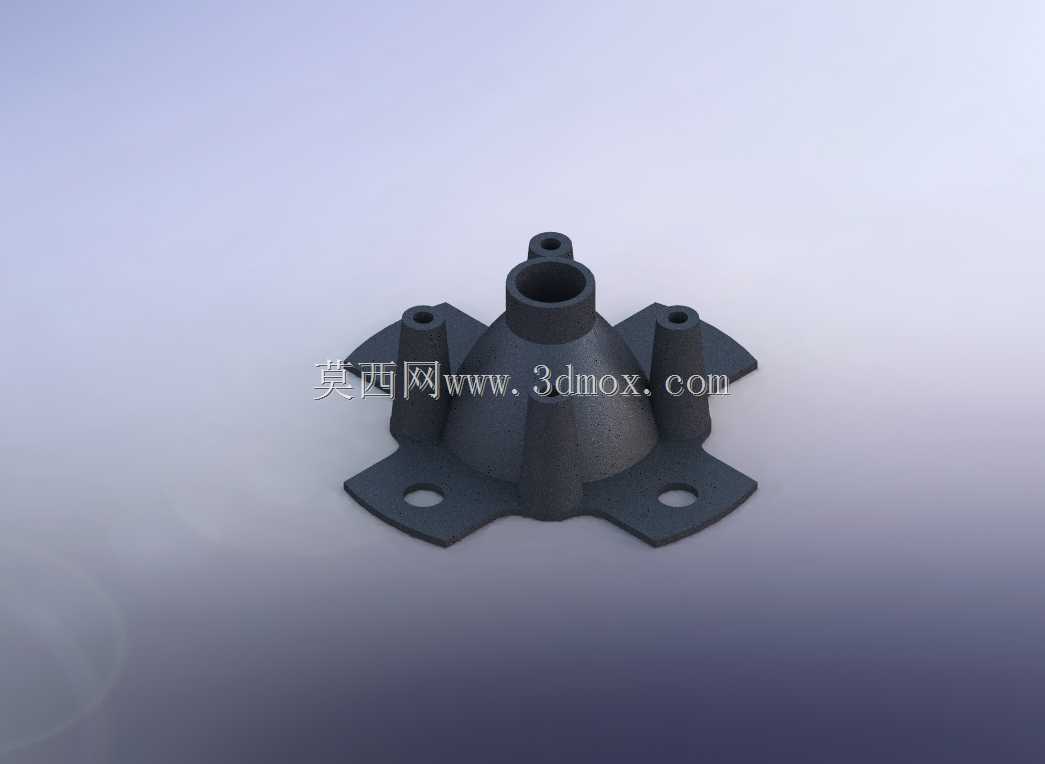

带轮缘多安装位转子轮毂结构设计

这款带轮缘的转子轮毂是回转传动系统中的核心承载构件，主要应用在中小型动力传输设备、流体输送叶轮组件、小型旋翼传动机构以及精密回转工作台的动力衔接部位，承担着连接中心转轴与外部回转工作部件、传递旋转扭矩、保障回转过程动平衡稳定性的核心作用，是动力从转轴输出到末端执行部件之间不可缺少的衔接载体。在实际设备运行过程中，轮毂需要承受转轴传递的持续扭矩，同时还要承载外部安装部件的离心载荷与径向跳动作用力，因此结构设计上充分考虑了受力分布的合理性。整体采用中心锥台过渡的结构形式，中心设置贯穿的轴孔，用于与动力输出转轴进行配合装配，轴孔周边的加厚凸台能够提升轴孔配合面的接触强度，避免长期交变载荷下出现轴孔磨损、形变的问题。从中心锥台向外延伸出三个均匀分布的支耳结构，每个支耳末端都设置了独立的安装通孔，用于通过紧固件与外部的轮缘、叶轮或者旋翼部件进行刚性连接，三个安装位呈120度均匀排布的设计，能够让装配后的整体回转部件质量分布更加均匀，有效降低高速回转过程中的动不平衡量，减少设备运行时的振动与噪音。支耳与中心锥台之间采用大圆角过渡结构，避免应力集中导致的结构断裂问题，提升部件的抗疲劳载荷能力。底部延伸出的带安装孔的轮缘法兰结构，既可以作为辅助安装定位面，与设备的端盖或者限位结构配合，约束轮毂的轴向窜动，也能够在部分应用场景中直接作为密封件的安装基座，缩减传动组件的整体装配空间。在安装边界方面，该轮毂的轴向总高度适配常规小型传动舱的内部安装空间，三个支耳的外轮廓回转直径控制在合理范围内，不会与周边的壳体、静止部件发生运动干涉，底部法兰的安装孔位间距符合通用紧固件的装配操作空间要求，不需要额外定制特殊规格的安装工具即可完成装配作业。设计过程中针对不同部位的受力情况做了壁厚差异化处理，受力较大的轴孔区域、支耳连接区域做了加厚处理，非主要受力区域做了适度的减薄优化，在保证整体结构强度、刚度满足长期运行要求的前提下，尽可能降低构件自身重量，减少回转过程的转动惯量，提升动力传输的响应效率，同时也降低了生产制造的材料成本。
