全地形车通风式制动圆盘结构设计

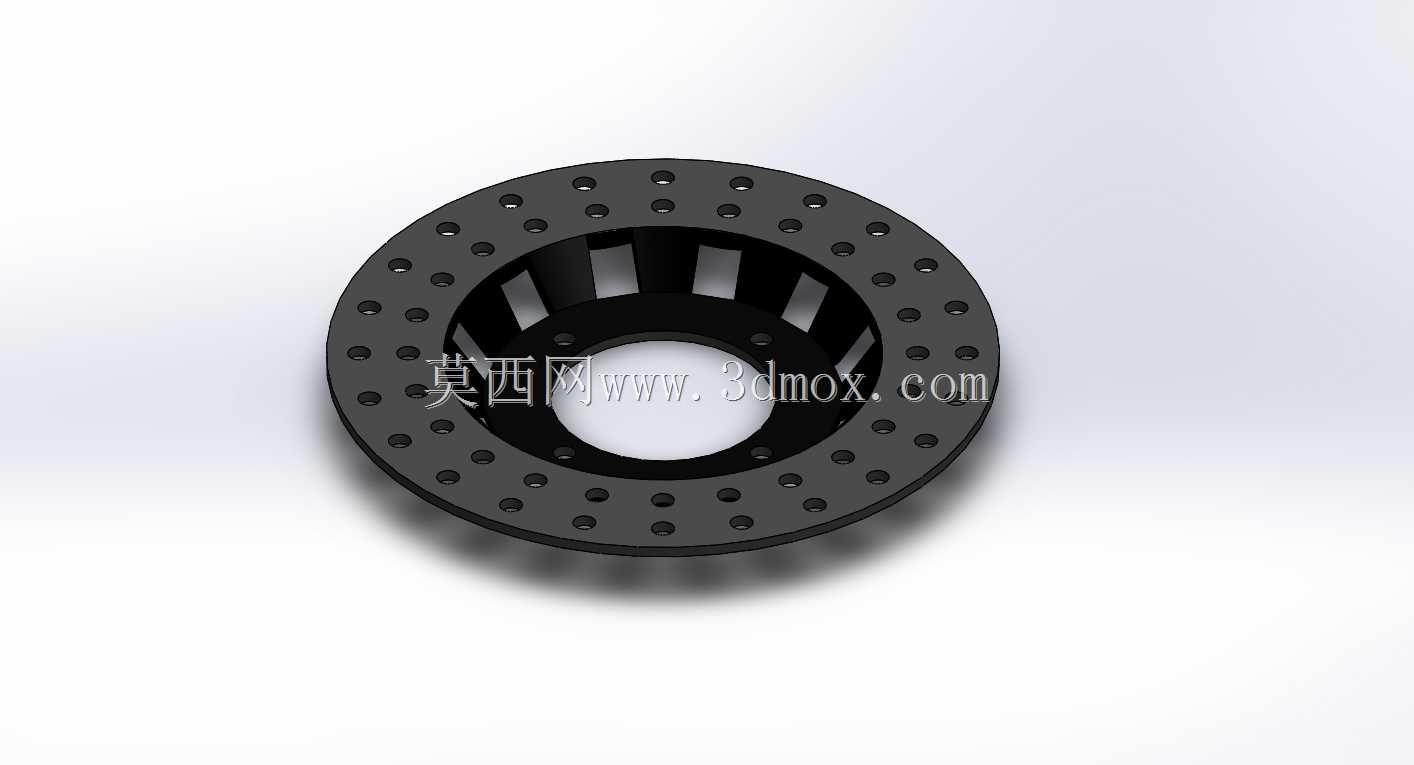

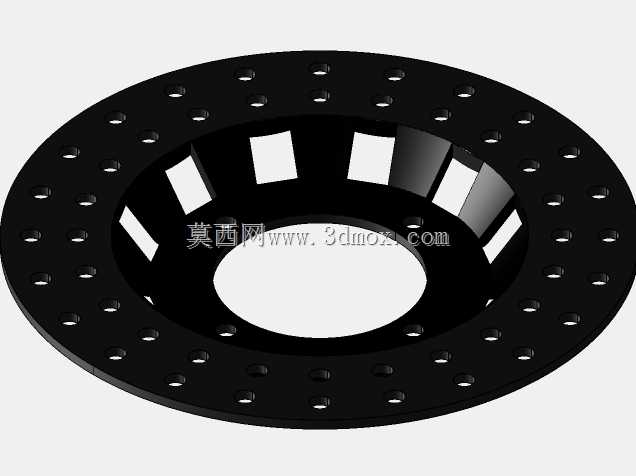

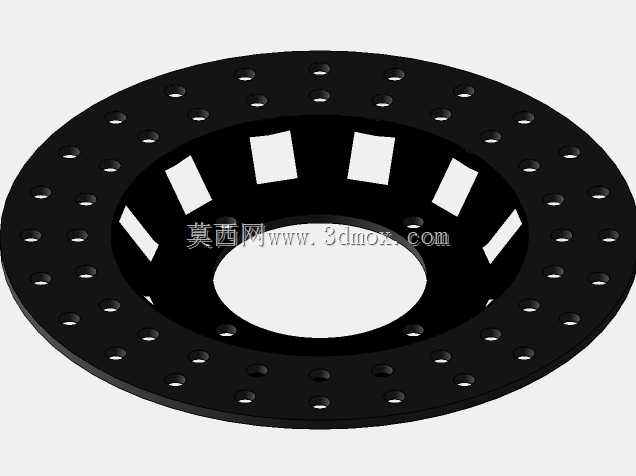

这款制动圆盘是专为全地形车设计的核心制动执行部件，主要适配非道路场景下的越野全地形车使用，能够在泥泞、砂石、涉水等复杂恶劣的越野工况下稳定完成车辆减速、驻车制动的核心功能，是全地形车行走制动系统中直接决定制动安全的关键零件。从实际应用场景来看，全地形车行驶过程中经常需要面对连续长下坡、频繁点刹、高速冲坡后紧急制动的使用需求，制动过程中摩擦片与盘面摩擦会产生大量热量，一旦热量无法及时散出就会出现热衰减，直接导致制动力下降引发行驶风险，这款制动盘的结构设计正是围绕这一核心痛点展开。整体采用环形圆盘的基础结构，外圈摩擦区域均匀排布多组贯通式散热小孔，内圈连接区域设计有周向分布的镂空通风槽，当车轮带动制动盘旋转时，空气可以顺着镂空槽与贯通小孔快速流经盘体内部，持续带走摩擦产生的热量，大幅降低连续制动下的热衰退概率，保证制动力输出的稳定性。设计过程中充分考虑了安装适配性，内圈的安装位采用等距分布的连接结构，能够精准匹配全地形车的轮毂安装法兰，安装边界完全适配常规ATV前轮的轮毂装配尺寸，不需要额外改动周边的转向节、卡钳安装位即可完成替换装配。盘面的摩擦区域做了平整化的平面度设计，能够保证制动摩擦片与盘面的完全贴合，避免偏磨导致的制动抖动、异响问题，外圈均匀分布的小孔除了散热作用外，还可以在越野行驶时自动刮除摩擦片表面附着的泥沙、碎屑，避免硬质颗粒夹在摩擦片与盘面之间划伤盘面，延长制动盘与摩擦片的整体使用寿命。内圈的支撑结构采用等厚的环形连接筋设计，既保证了整体结构强度，能够承受越野场景下紧急制动带来的巨大剪切力与扭矩冲击，又通过镂空设计尽可能降低了盘体自身重量，减少了车轮端的簧下质量，间接提升了全地形车在非铺装路面的行驶操控性与减震响应速度。盘体的边缘做了圆角过渡处理，避免应力集中导致的盘体开裂问题，整体结构兼顾了散热性能、结构强度、装配适配性与轻量化需求，完全匹配全地形车的复杂使用工况。
