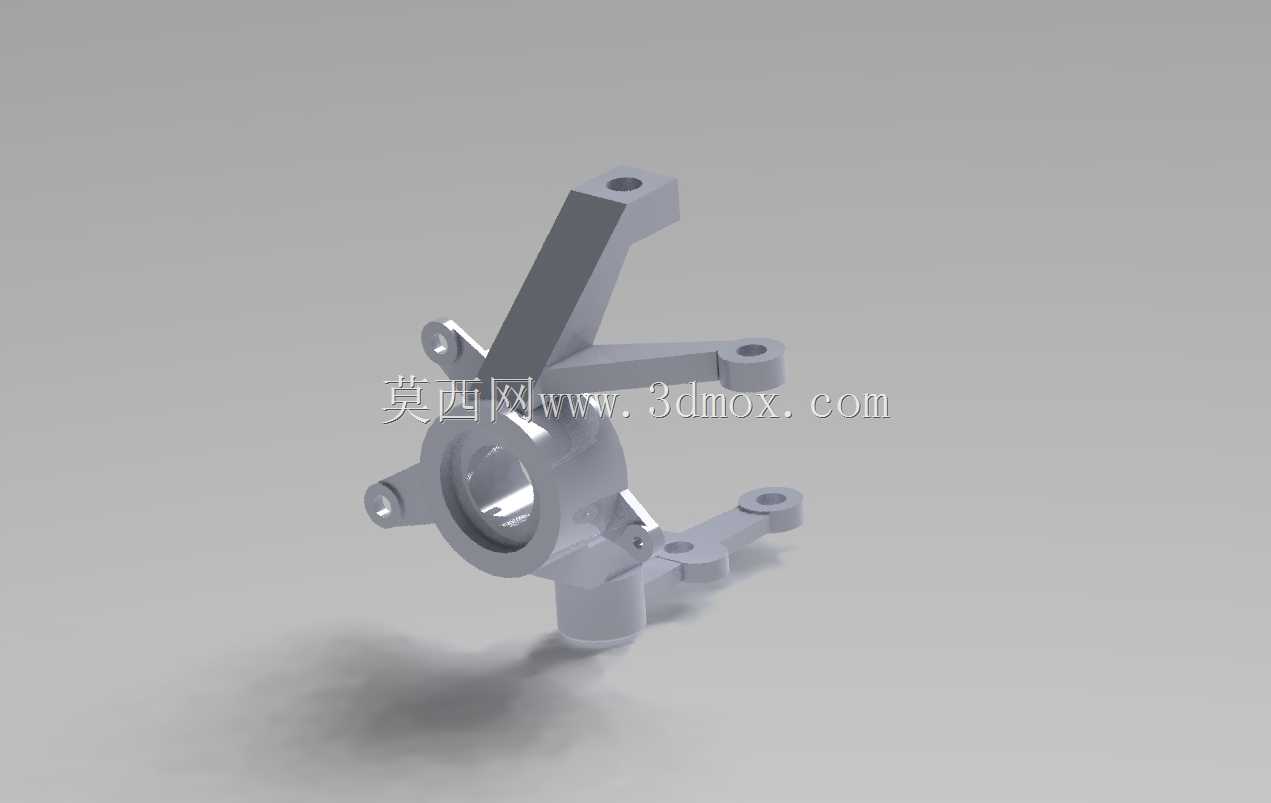

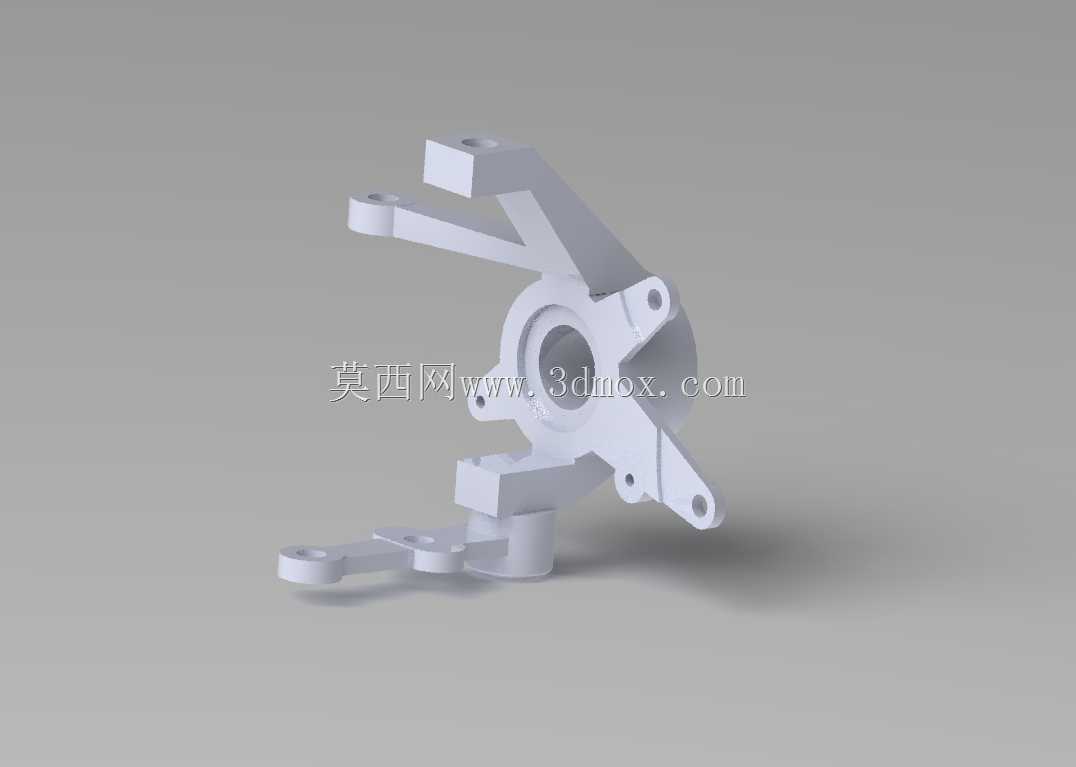

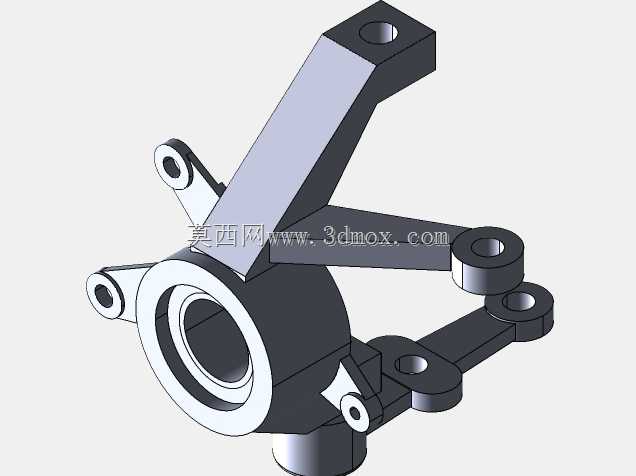

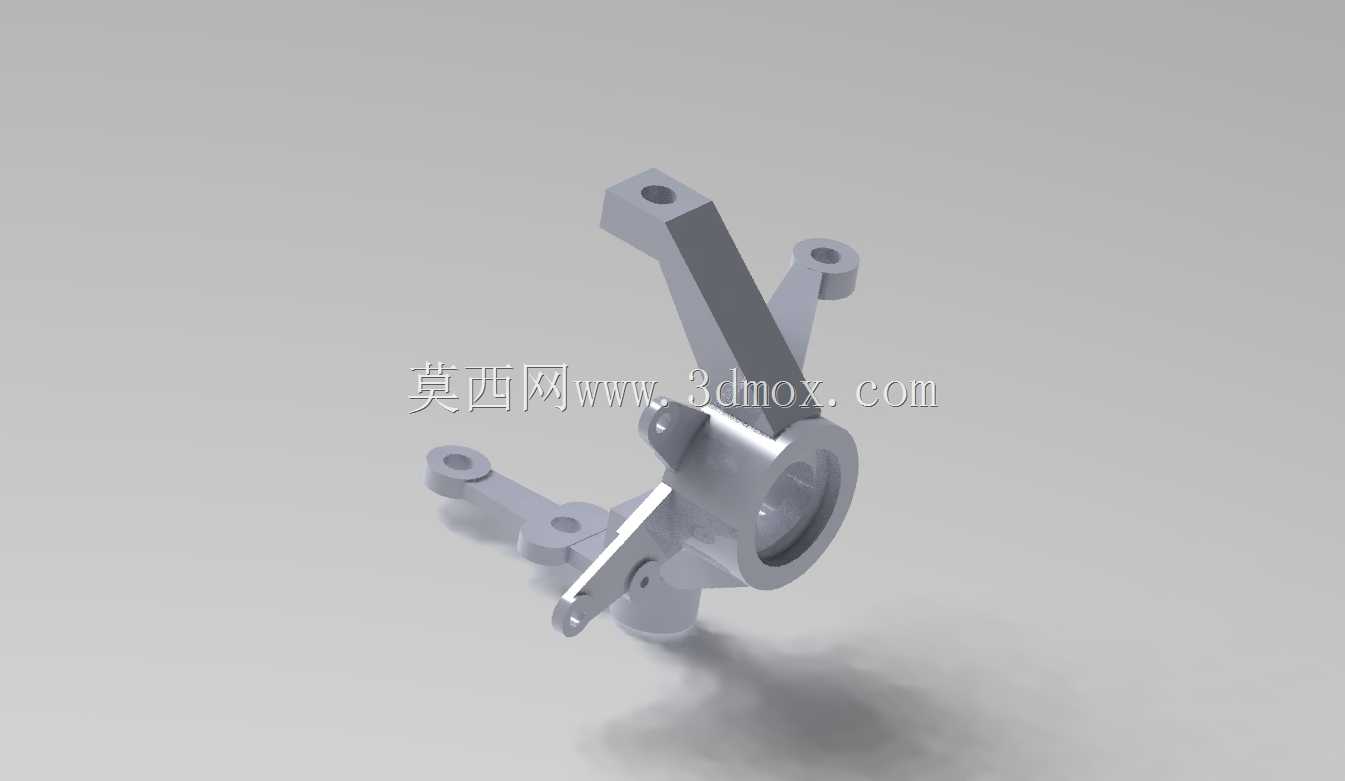

车轮安装用垂直转向节结构设计

该垂直转向节是汽车行走系统中承担车轮承载与转向传动的核心连接部件，主要应用于非独立悬架结构的商用车辆、工程作业车辆以及小型特种作业车辆的前轮安装位，是衔接车架转向拉杆、悬架摆臂与车轮轮毂的关键受力构件。在实际车辆运行场景中，该部件需要同时传递车身垂直载荷、行驶过程中的纵向冲击与侧向附着力，还要将转向拉杆的直线往复运动转化为车轮的偏转动作，实现车辆的行驶方向控制，其结构强度与装配精度直接决定车辆行驶的操控稳定性与行驶安全冗余。从功能特性来看，该转向节采用多安装耳片集成式结构设计，中心设置的大尺寸轴孔用于匹配轮毂主销，可实现车轮绕主销轴线的顺畅转动，周向分布的多个带孔支耳分别对应转向拉杆球头、悬架上摆臂、下摆臂以及减震器下安装点的连接需求，无需额外增设转接支架即可完成周边部件的装配，有效减少底盘装配的零件数量，降低整体结构重量。设计过程中充分考虑了受力分布的合理性，各支耳与中心主体的衔接位置均做了圆弧过渡处理，避免应力集中导致的部件疲劳断裂，支耳安装孔的位置度公差严格控制在合理区间，保证装配后各连接部件的运动无卡滞，转向动作的线性度符合操控要求。从安装边界来看，该转向节中心主销孔的轴向长度适配常规商用车型的主销尺寸，各支耳的延伸角度经过运动仿真校核，在车轮达到最大转向角度时，不会与周边的悬架部件、制动管路以及车架翼子板发生运动干涉，安装孔的孔径匹配通用规格的连接螺栓与球头销，可直接适配多数同级别车型的通用配件，降低后期运维的配件替换成本。整体外形采用一体化铸造成型后精加工的工艺路线，主体壁厚根据受力载荷做差异化设计，高受力区域适当增加壁厚提升承载能力，非受力区域做轻量化挖除处理，在保证结构强度满足满载冲击载荷要求的前提下，尽可能降低部件自身重量，减少底盘簧下质量，提升车辆行驶的减震舒适性与操控响应速度。
