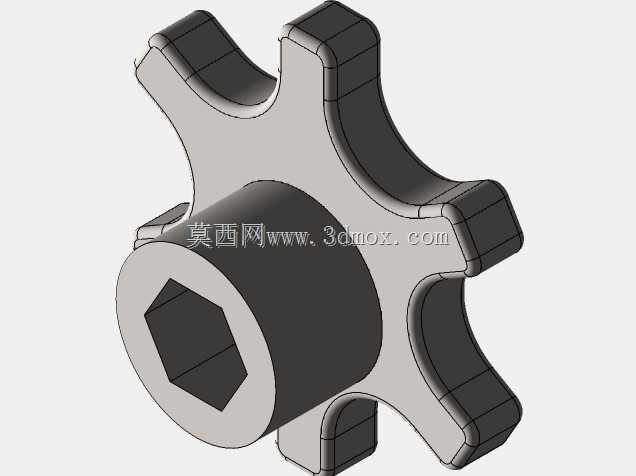

内六角孔六爪扇形调节旋钮结构设计

这款六爪扇形调节旋钮是工业设备操作端常用的手动调节构件，主要应用在各类需要手动锁紧、档位调节、行程微调的工业场景中，常见于小型试验设备、工装夹具、检测仪器、流体控制阀体、办公自动化设备的调节工位，能够替代传统的蝶形旋钮、滚花旋钮，在需要更大操作力矩、更明确档位触感的场景下发挥作用。从实际使用场景来看，这类旋钮不需要借助额外工具，操作人员直接用手捏持外侧的爪型结构即可施加转动力矩，相比光滑外圈的旋钮，六爪的凸起结构能够有效增加手指与构件的接触摩擦力，即使操作人员佩戴薄型劳保手套，也能稳定施加转动力，不会出现打滑脱手的情况，尤其适合设备调试阶段需要频繁微调、锁紧的操作环节。从功能特性来看，旋钮中心设计为内六角通孔结构，既可以直接套装在对应规格的外六角螺杆、阀杆上传递扭矩，也可以在需要更大锁紧力的时候，借助内六角扳手穿过中心孔对下方的紧固件施加额外力矩，兼顾手动快速调节和工具辅助锁紧的双重需求；中心的圆柱凸台结构能够在安装时嵌入安装面板的对应开孔中，起到径向定位的作用，避免旋钮转动时出现径向晃动，保证转动过程的同轴度，减少调节时的旷量。设计思路上，这款旋钮采用六爪均匀分布的结构，每两个相邻爪之间的内凹弧形曲面完全贴合人体手指指腹的弧度，捏持时的受力分布更均匀，长时间操作也不会产生明显的压痕不适感；所有爪型结构的外边缘都做了大圆角过渡处理，没有尖锐的棱角，避免操作时划伤操作人员的手部，符合工业操作件的安全设计要求；整体采用对称式结构设计，转动时的动平衡表现更好，高速调节转动时不会出现偏摆的情况。从安装边界来看，中心圆柱凸台的外径与常规设备面板的安装开孔尺寸适配，安装时只需要在面板上开出对应直径的通孔，将旋钮凸台嵌入孔内，套装在对应的调节杆上即可完成装配，不需要额外设计复杂的定位结构；旋钮的整体厚度控制在手动操作的舒适区间，爪型结构的外伸尺寸经过优化，既保证足够的力臂长度来降低操作所需的握力，又不会因为外伸尺寸过大导致旋钮占用过多的面板安装空间，能够适配紧凑布局的设备面板安装需求。在实际使用中，这类旋钮的转动角度可以通过爪型的位置做直观的视觉反馈，操作人员不需要额外查看刻度，通过爪型的指向就能大致判断当前的调节档位，在多档位调节的场景下能够大幅提升操作效率。
