楔式可调机床压紧定位夹具结构

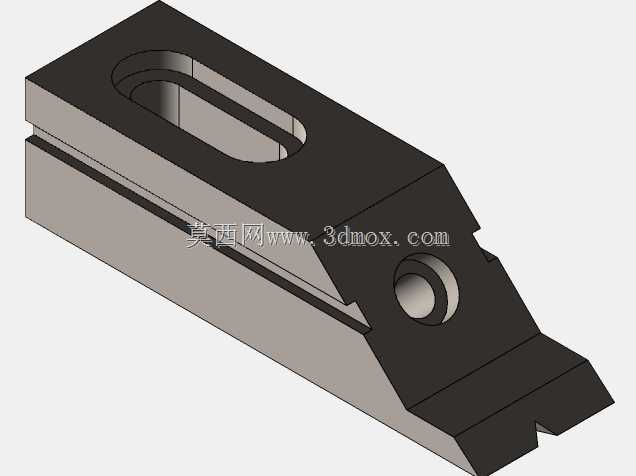

该零件属于机床加工工装系统中的压紧定位类功能部件，主要应用于普通铣床、加工中心、磨床等金属切削设备的工件装夹环节，可配合机床工作台T型槽、组合夹具基础板使用，完成中小型异形零件、板类零件、条料的侧向压紧与位置锁定，替代传统的平口钳、螺栓压板组合中适配性不足的装夹方案，尤其适合狭窄空间内的装夹作业，避免常规压紧件干涉刀具走刀路径的问题。从功能特性来看，该零件采用上下分体楔合式结构，上半部分开设长圆形腰型安装孔，可根据工件的实际装夹位置调整安装固定的行程范围，适配不同装夹基点的位置需求，无需重新在工作台面排布固定点位；前端设计有带V型定位缺口的压头，既可以压紧平整的工件侧边，也可以对圆柱类、带棱边的小型工件实现辅助定位，压合接触区域做了加厚处理，长期承受压紧力不易出现变形塌陷；侧面开设的横向通孔可接入锁紧顶丝，在楔合位置调整到位后完成上下楔块的位置锁止，避免加工过程中受切削振动影响出现压紧力松弛的情况。在设计思路上，该零件充分考虑了工装夹具的通用性与耐用性需求，整体采用楔面增力的结构原理，通过上下块的相对滑移实现压紧高度的微调，楔面角度设置在7度以内，满足机械结构自锁角度要求，即使锁紧件出现轻微松动，楔块也不会自行滑脱导致工件装夹失效；零件主体采用直角基准面设计，可直接贴合工作台面与定位靠铁，无需额外找正即可快速完成安装，降低装夹辅助时间；所有棱边均做了小倒角处理，避免安装调试过程中划伤操作人员，同时去除加工毛刺带来的装配干涉问题。从安装边界来看，该零件整体为长条块状结构，底面为全平面设计，可稳定放置在标准槽宽的机床工作台面上，腰型孔的长度覆盖常规装夹的调整行程，安装时可配合T型螺栓穿过腰型孔与工作台T型槽连接固定，整体安装高度较低，不会高出工件装夹面过多，可有效避让刀具的加工运动路径，适配多工序连续加工的装夹需求；压头位置的突出长度经过优化，既保证足够的压紧接触面积，又不会过度延伸导致零件刚性下降，在承受较大压紧力时可保持稳定的压合状态，不会出现压头翘起、变形等问题，能够满足常规金属切削加工中的装夹压紧力要求，适配钢件、铸铁件、有色金属件等不同材质工件的装夹使用。
