直线传动用双层开槽安装踏板结构

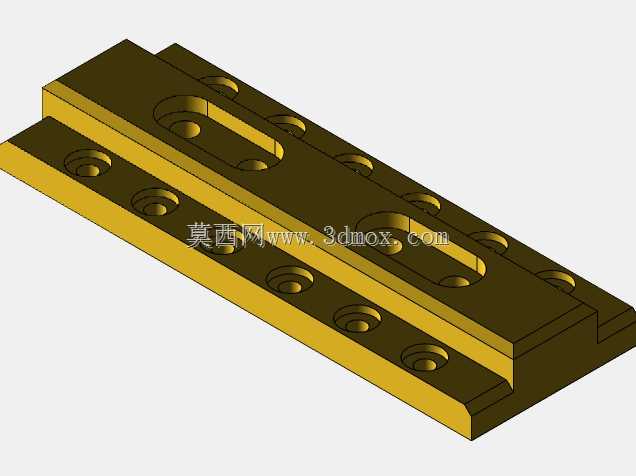

该结构件主要应用于直线传动模组、精密滑台、自动化输送线的行程末端承载与行程限位环节，在自动化生产线的工位切换、检测设备的探头进给、小型加工设备的工件位移场景中，作为运动部件的承载安装基座使用，能够为搭载的小型工装、检测元件、执行器件提供稳定的安装平面，同时配合直线导轨的滑块完成往复直线运动的导向承载，避免运动过程中安装部件出现偏移、晃动的问题。从功能特性来看，该结构采用双层叠合的板式设计，上层板开设两处长圆形调节槽，可根据实际安装需求调整搭载部件的前后固定位置，适配不同尺寸规格的外接元件安装，无需额外加工转接板即可实现一定范围内的位置调节；上下两层板的边缘设置多组沉头安装孔，既可以通过沉头螺栓完成两层板之间的紧固组合，也可通过下层板的孔位将整体结构固定在直线运动滑块或者设备台面上，沉头设计能够保证螺栓安装后表面平整无凸起，不会干涉外接部件的安装与运动行程。在设计思路上，该结构充分考虑了直线运动场景下的受力特点，整体采用等厚板材铣削成型，两层板的贴合面经过精密铣平处理，保证组合后整体的平面度，避免因贴合间隙导致安装平面倾斜；长圆形调节槽的槽宽与常用的M4、M5安装螺栓尺寸匹配，槽的两端设置圆弧过渡，减少应力集中问题，边缘的安装孔采用等间距排布，既符合通用直线导轨滑块的安装孔距标准，也能兼容不同规格的滑台安装尺寸，降低现场安装的适配难度。从安装边界来看，该结构整体为窄长型板式结构，宽度适配常规20mm、25mm规格的直线导轨滑块安装面，长度方向覆盖滑块的全行程支撑范围，安装后整体高度较低，不会过多占用设备的垂直安装空间，下层板两侧的凸边结构可卡在滑块侧面，起到安装定位的作用，装配时无需反复调整位置即可快速对准安装孔位，提升装配效率；所有孔位的倒角处理均去除了加工毛刺，避免装配时刮伤安装面或者螺栓螺纹，整体结构没有多余的外凸结构，运动过程中不会与周边的设备框架、管线产生干涉，能够在紧凑的设备内部空间中完成安装使用。
