异形曲面安装固定支撑构件

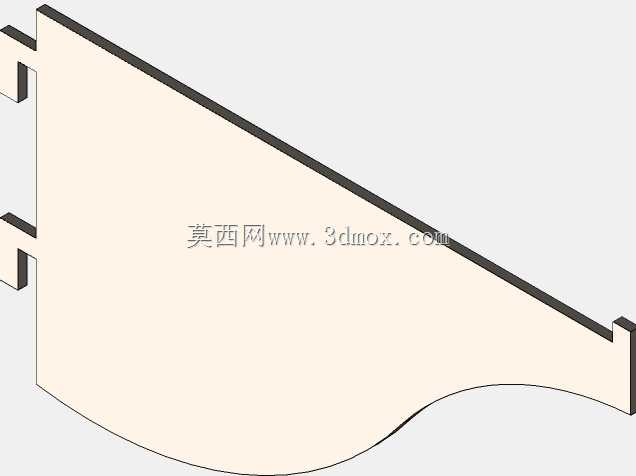

该支撑构件主要应用于轻工自动化生产线、小型物料分拣设备的侧边导向与承载工位，也可适配小型实验检测设备的内部安装托架场景，实际使用中承担侧边限位、轻质部件承载以及相邻组件的连接过渡作用，能够在狭长安装空间内为线缆托架、小型传感器安装板提供稳定的支撑基础，避免设备运行过程中轻质附属部件出现晃动、移位的问题。从功能特性来看，构件采用一体化薄型板式结构，整体无多余拼接结构，自身刚性能够满足5kg以内的静态承载需求，侧边设置的两组对称卡扣结构可直接卡入对应规格的型材卡槽内，无需额外打孔安装，能够大幅缩短现场装配的调整时间，卡扣与型材卡接后预留0.2mm的配合间隙，既保证安装时的推入顺畅度，也能避免长期使用后出现卡扣松脱的问题。构件的轮廓设计充分适配安装空间的边界限制，上边缘采用斜切直线轮廓，能够避开设备内部相邻运动部件的运行轨迹，避免出现运动干涉；下边缘采用平滑过渡的曲面轮廓，既能够降低构件自身的重量，也能避免尖锐棱角对布线线缆造成割损，同时曲面过渡的结构能够分散承载时的应力集中点，提升构件长期使用的抗疲劳性能。设计过程中优先考虑了安装适配性与空间利用率，整体厚度控制在适配常规型材安装槽的尺寸范围内，两端的卡扣位置严格匹配标准工业铝型材的卡槽间距，无需额外加工转接件即可完成装配；构件的主体承载面做了平整化处理，可直接通过粘接或者小型自攻螺丝固定附属安装件，承载面的平面度控制在合理范围内，保证附属部件安装后不会出现倾斜偏差。安装边界方面，构件整体为单侧悬臂式安装结构，卡入型材后悬臂延伸长度适配设备内部的预留安装空间，不会超出设备外壳的内部轮廓，曲面下边缘距离设备内部走线槽预留足够的布线空间，斜向上的上边缘距离相邻运动部件的最小安全间隙满足设备运行的安全要求，不会在设备启停、振动过程中与其他部件发生剐蹭碰撞。
