ADM108型工字形嵌套限位基座结构

这款ADM108型嵌套式限位基座，是工装夹具、自动化输送线以及小型机床辅助定位场景中常用的支撑定位部件，主要承担工件承载、行程限位、模组对接的核心功能，在精密装配工位、物料接驳台、检测治具组中都能见到这类结构的应用。从实际使用场景来看，这类基座常被安装在流水线侧边作为挡停块的承载基体，也可作为小型工装的垫高支撑座，配合锁紧螺丝实现不同高度的工位调节，部分场景下还可作为滑动模组的端部限位座，承受滑台往复运动的小幅冲击载荷，保障工位运行的位置精度。

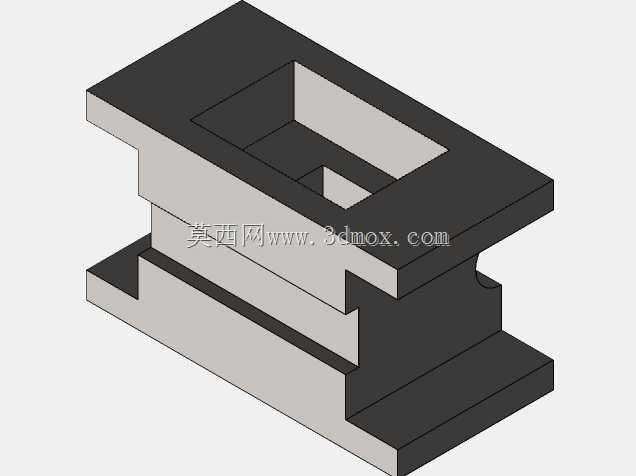

从功能特性上看，该结构采用上下双层凸台加中间凹腔的工字形布局，顶部开设的矩形通槽可直接嵌入方形定位块、检测传感器安装座或者挡停销，无需额外加工转接板即可实现配件的快装；中间段的内凹结构一方面可以减轻整体自重，降低材料消耗，另一方面能够为安装在槽内的配件预留走线空间，避免线缆外露被运动部件剐蹭；侧面开设的半圆凹槽是专门的锁紧让位结构，当基座在导轨上调整到目标位置后，侧面锁紧螺丝的端部可卡入该凹槽，实现位置锁止，防止基座受载后发生偏移；底部的凸台结构可直接嵌入标准铝型材的T型槽内，无需额外设计转接安装板，大幅降低现场安装的适配成本。

在设计思路上，该结构优先考虑了安装适配性与结构刚性的平衡，整体采用等壁厚设计，所有转角处均设置了工艺圆角，既避免了加工过程中应力集中导致的部件开裂，也适配常规铣削加工的走刀路径，降低加工难度。外形尺寸方面，整体为对称式矩形布局，底部凸台宽度适配市面上主流的40系列、45系列工业铝型材槽宽，安装时可直接沿型材槽道滑动调整位置，无需复杂的对位操作；顶部矩形槽的深度按照常用定位块的标准安装深度设计，嵌入后配件上表面可与基座顶面齐平，不会出现突出剐蹭工件的问题；整体高度按照常规工装垫高的常用梯度设计，可单独使用也可多个叠装组合，满足不同工位的高度差需求。安装边界上，基座底部平面的平面度公差控制在0.02mm以内，安装后与型材表面的贴合度良好，不会出现倾斜晃动的问题，侧面锁止位的位置经过反复校核，锁止后不会出现基座翘起的情况，长期受载也能保持位置精度稳定。
