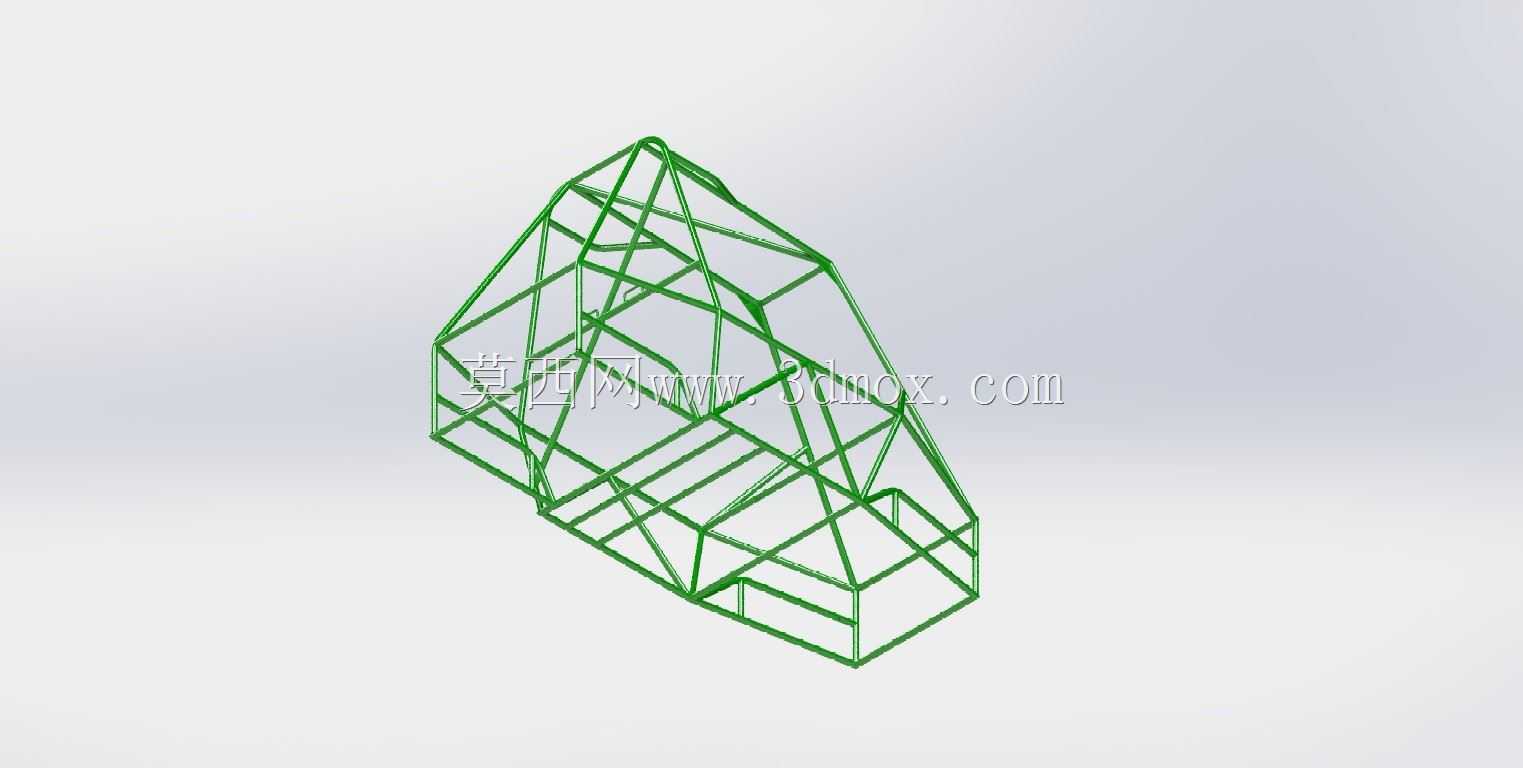

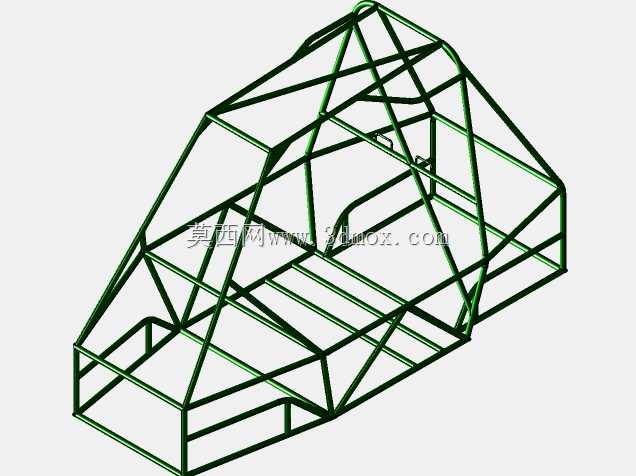

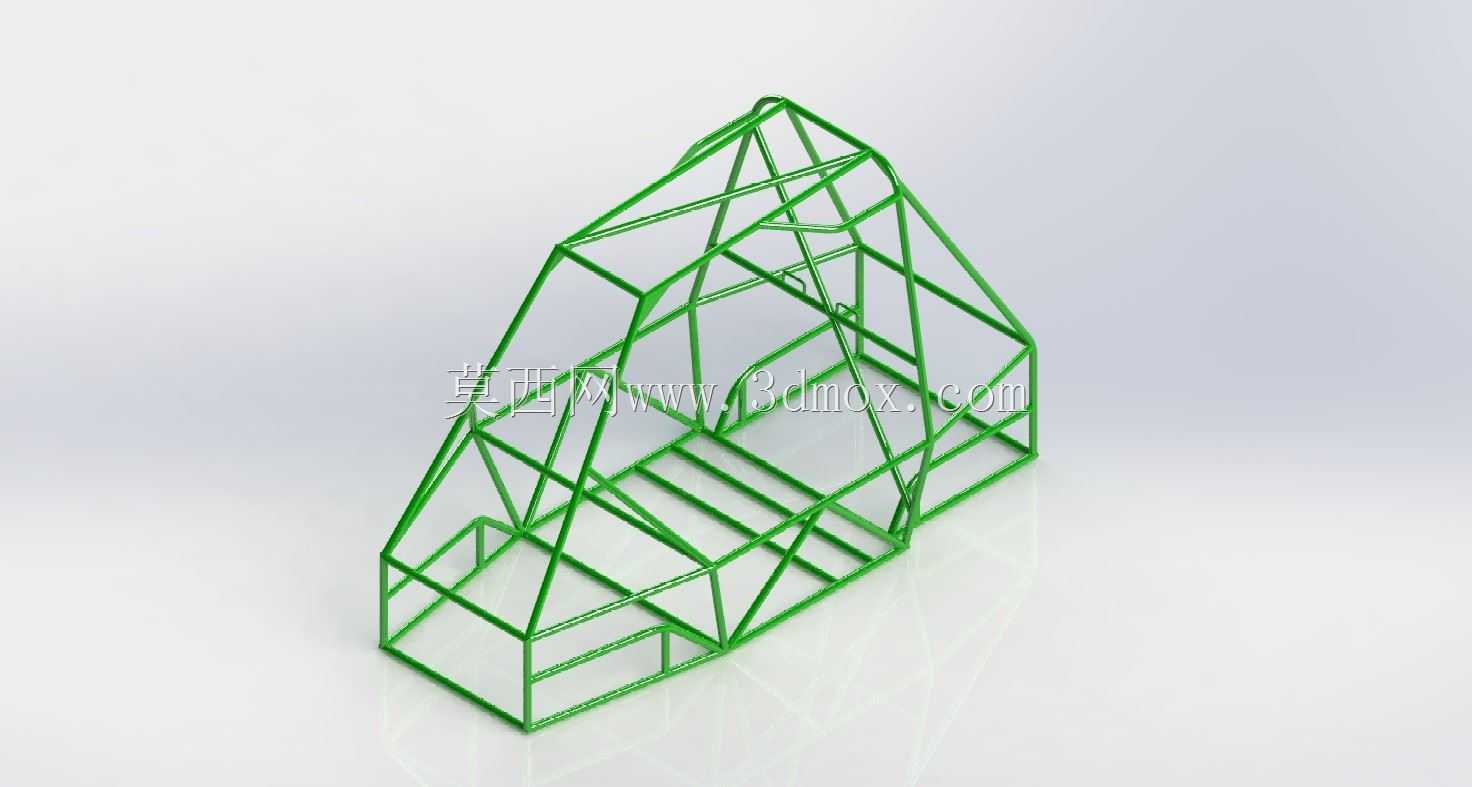

全地形车管式承载车架底盘结构设计

该管式车架底盘是全地形车的核心承载基体，主要适配非铺装路面、山地、滩涂等复杂越野场景的全地形作业与休闲骑行需求，作为整车的安装基础，承担着连接行走系统、动力总成、悬挂组件、操控机构与外观覆盖件的核心作用，同时需要在颠簸、冲击、侧倾等复杂工况下传递并分散各方向载荷，保障整车结构强度与行驶稳定性。

从功能特性来看，该底盘采用空间管阵式结构设计，通过不同管径的金属管材拼接形成闭合空间受力体系，相较于传统冲压焊接式底盘，在同等重量下拥有更高的扭转刚度与抗冲击性能，能够很好适配全地形车高频颠簸、大落差冲击的使用场景，有效避免极限工况下的车架变形、焊缝开裂等问题。框架结构预留了充足的安装点位，可适配独立悬挂、整体桥悬挂等不同结构的行走系统，同时预留了动力单元、燃油箱、座椅、防护杠等部件的安装边界，能够满足不同排量、不同定位全地形车的改装与装配需求。

设计思路上，该结构优先遵循载荷传递路径最优原则，管材排布沿整车行驶过程中的主要受力方向布置，将前轮受到的冲击载荷、动力输出的扭矩载荷、过弯时的侧倾载荷通过多组斜向支撑管分散到整个框架结构上，避免局部应力集中。前部框架收窄设计预留了转向机构的运动空间，避免转向过程中拉杆与车架发生运动干涉；中部框架采用分层排布，下层预留动力总成与传动系统的安装空间，上层预留驾乘人员的乘坐空间，在控制整车宽度的前提下最大化拓展可用安装区域；后部框架根据后轮悬挂的行程预留足够的跳动空间，同时设置了多组挂载点可用于加装后置储物架、备胎架等拓展配件。

从安装边界来看，该底盘整体轮廓遵循全地形车的紧凑化设计要求，前部宽度适配前轮转向角需求，轮距设定符合越野行驶的稳定性要求，轴距兼顾通过性与行驶平顺性，管材连接节点均采用相贯线切割拼接，保证焊缝长度与连接强度，所有安装点位的孔位均按照通用全地形车的配套部件尺寸设定，可直接适配市面主流的ATV悬挂、转向、动力组件，无需额外进行大规模改孔适配。框架底部设置了多组横向加强梁，既可以提升底盘的抗扭能力，也可以作为底盘护板的安装基础，防止越野过程中碎石、凸起路面撞击损伤底盘内部的动力与管线部件。
