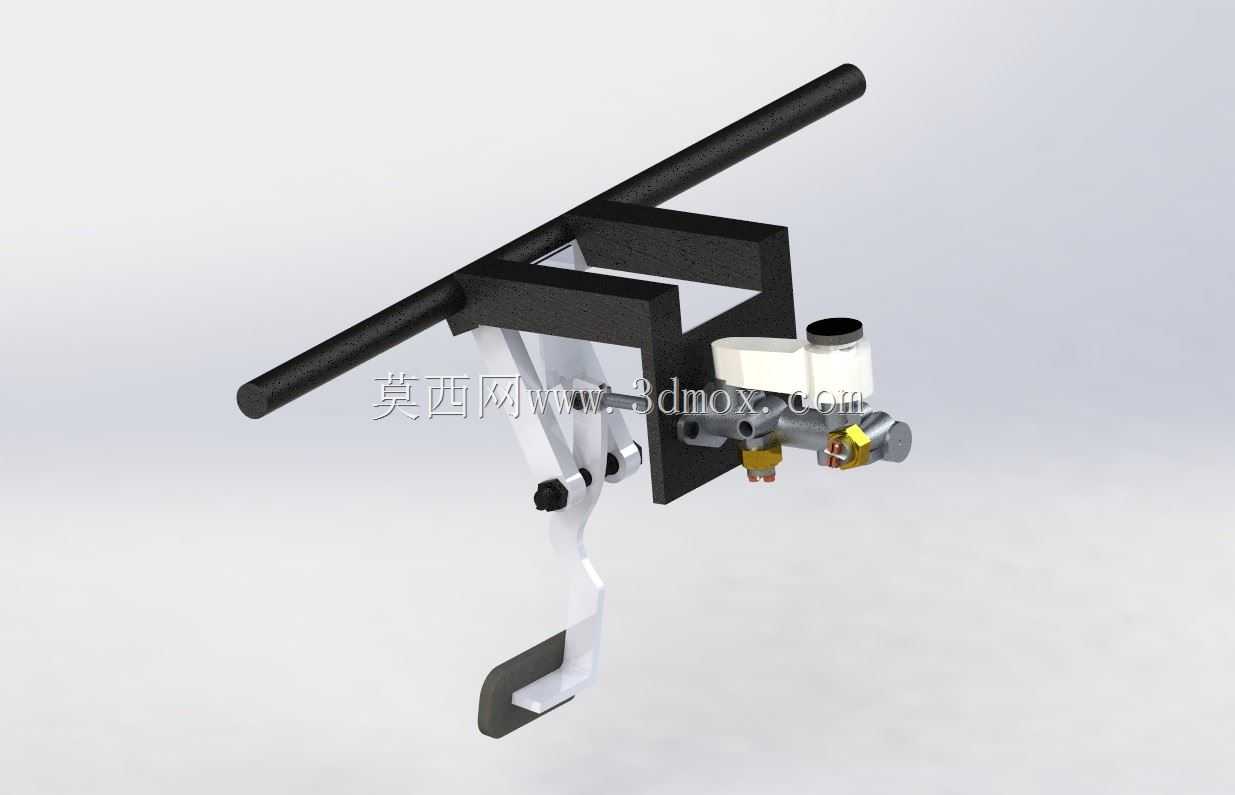

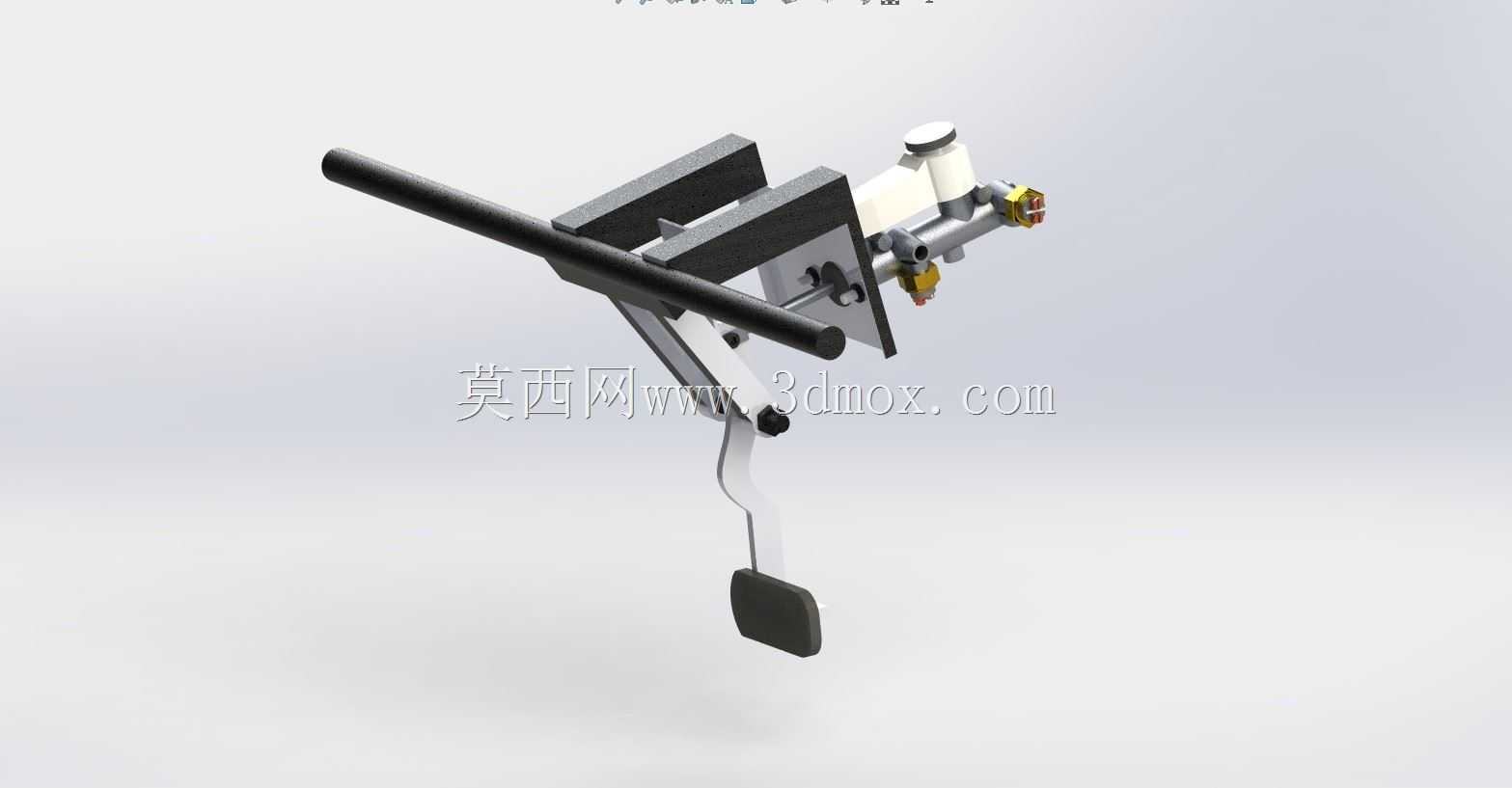

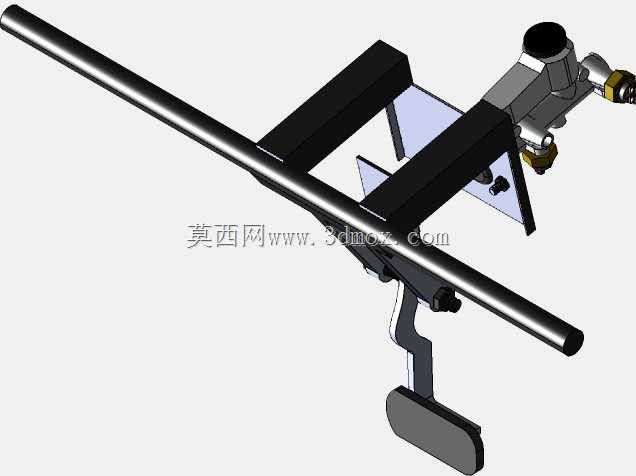

汽车液压制动踏板安装结构总成

该制动踏板安装总成是乘用车辆行车制动系统的核心操纵执行部件，主要应用于传统燃油乘用车、轻型新能源乘用车的驾驶舱制动操纵回路中，承担着将驾驶员脚部踩踏的机械力传递至液压制动主缸、建立制动管路油压的核心作用，是整车制动系统人机交互的直接载体，直接决定驾驶过程中制动操作的脚感反馈、制动响应速度与行车安全冗余。从实际使用场景来看，该总成安装于驾驶舱前围板内侧、驾驶员脚部操作区域正上方，上接真空助力器与制动主缸，下连制动踏板臂，周边需要匹配驾驶舱内饰护板、离合踏板（手动挡车型）、加速踏板的安装空间，同时要避让转向管柱、仪表台内部线束、空调风道等周边部件，安装边界需要严格匹配整车前围板的安装孔位坐标，保证踏板踩踏行程内无运动干涉。从功能特性来看，该总成集成了踏板安装支架、踏板转轴、踏板臂、制动主缸连接顶杆、回位弹簧等核心部件，支架采用加厚钢板冲压焊接成型，具备足够的结构强度，能够承受紧急制动时驾驶员施加的最大踩踏力而不发生塑性变形；踏板转轴处采用自润滑衬套结构，长期往复踩踏无卡滞、无异响，回位弹簧能够保证踏板在踩踏力释放后快速回到初始位置，避免制动拖滞。设计过程中，首先围绕人机工程学确定踏板面的初始高度、踩踏行程、踏板面倾角，保证不同身高的驾驶员都能获得舒适的踩踏角度与合适的踏板力反馈；其次针对支架结构进行受力仿真优化，在保证强度冗余的前提下尽可能降低结构重量，减少不必要的材料冗余；同时对踏板的运动轨迹进行校核，保证整个踩踏行程中顶杆与制动主缸活塞的同轴度偏差在允许范围内，避免偏磨造成主缸密封件早期损坏。外形尺寸方面，该总成横向安装宽度适配主流A级乘用车的驾驶舱横向空间，纵向深度不超出前围板到仪表台内部的安全距离，踏板面的初始位置距离地板高度符合乘用车操纵件布置的通用规范，安装孔位采用标准化的螺栓固定结构，能够适配同平台多款车型的安装需求，不需要额外修改周边车身结构即可完成装配。
