平衡重式内燃叉车三维结构设计

　　厂内短距离物料转运场景里，平衡重式叉车是覆盖场景最广的搬运设备，从生产车间的工序间物料周转、仓储库区的货架堆垛，到厂区月台的装卸货作业，都能看到这类设备的身影。区别于步行式堆垛车、前移式叉车，这类平衡重叉车不需要依赖货架导轨或者地面辅助标识，能在不平整的硬化厂区路面、露天货场完成作业，适配从成件包装货物、托盘集装单元到非标工装件的搬运需求，额定载荷覆盖1吨到10吨不等的常规作业区间。

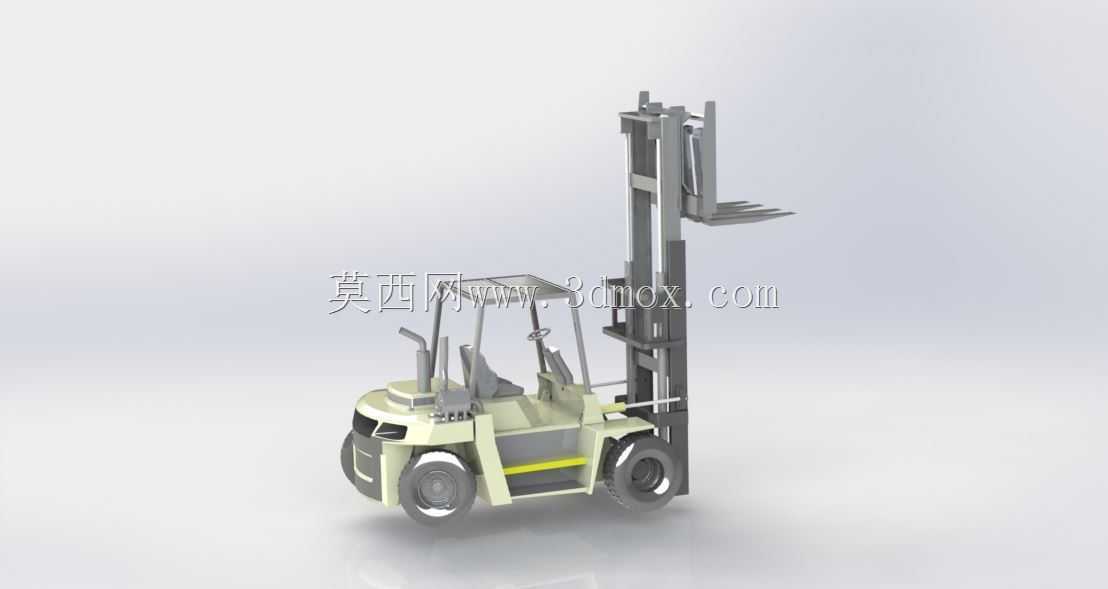

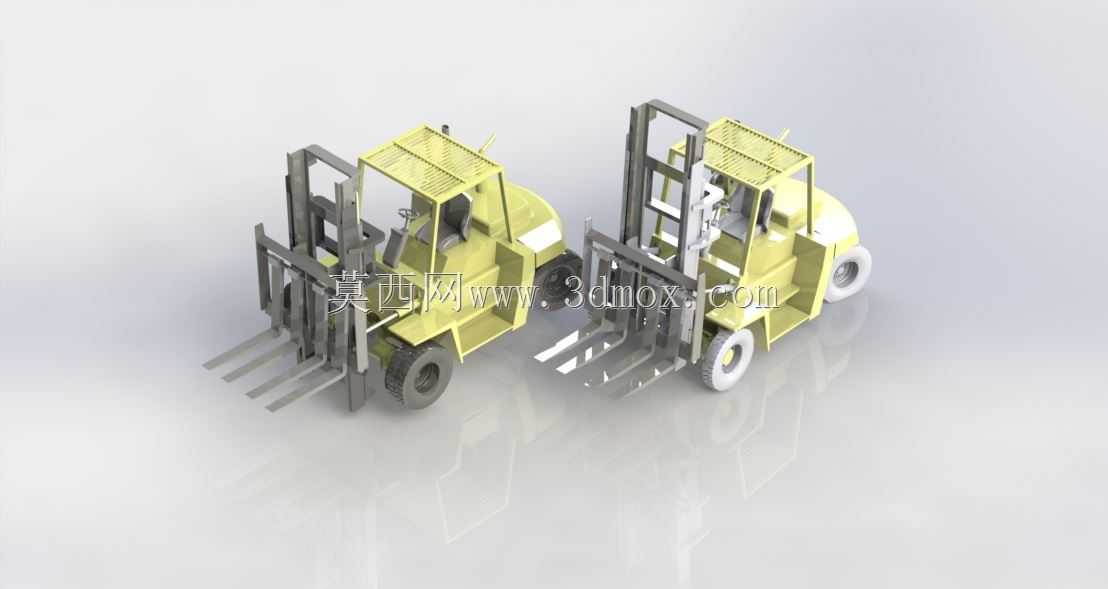

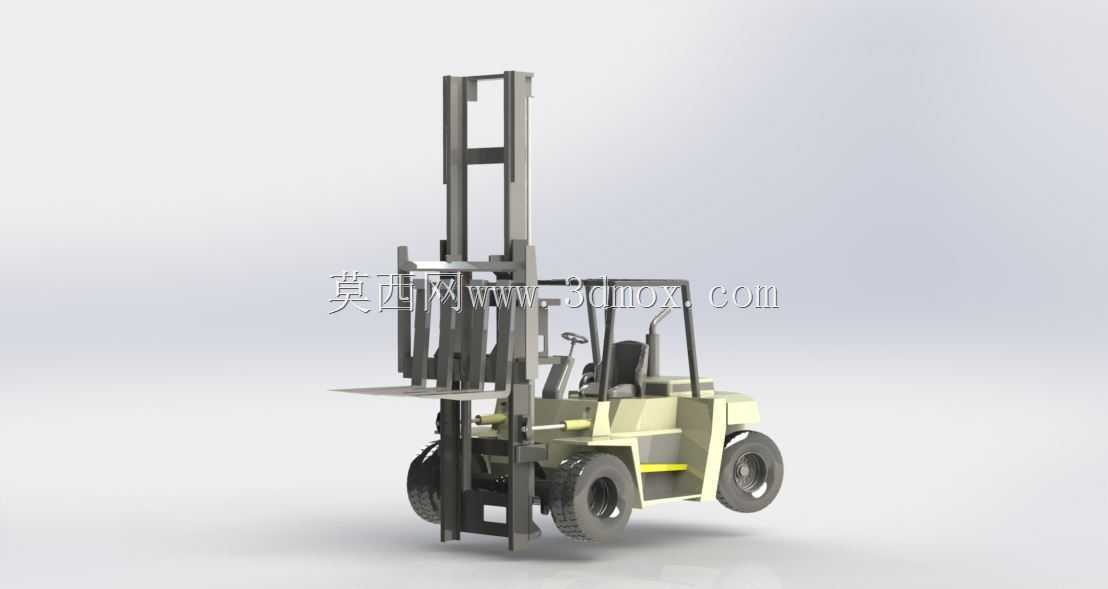

　　从结构设计逻辑来看，整车采用经典的后置平衡重布局，将动力单元、配重块集中布置在车体后部，用来抵消前部货叉承载时产生的倾覆力矩，不需要额外设置支腿结构，因此作业时不需要预留支腿的伸展空间，能直接贴近货堆或者货车车厢边缘作业，适配月台、窄通道等受限作业空间。门架系统采用两级伸缩式结构，常规作业起升高度覆盖3米标准仓储堆垛需求，门架槽钢采用加厚的C型截面设计，滚轮组嵌入槽钢导轨内部，承载时能均匀分散侧向载荷，避免货叉偏载时门架出现卡滞或者变形。货叉部分采用标准挂钩式安装结构，可根据作业需求调整叉齿间距，适配不同规格的托盘，叉齿根部设置了耐磨垫块，减少频繁叉取托盘时的结构磨损。

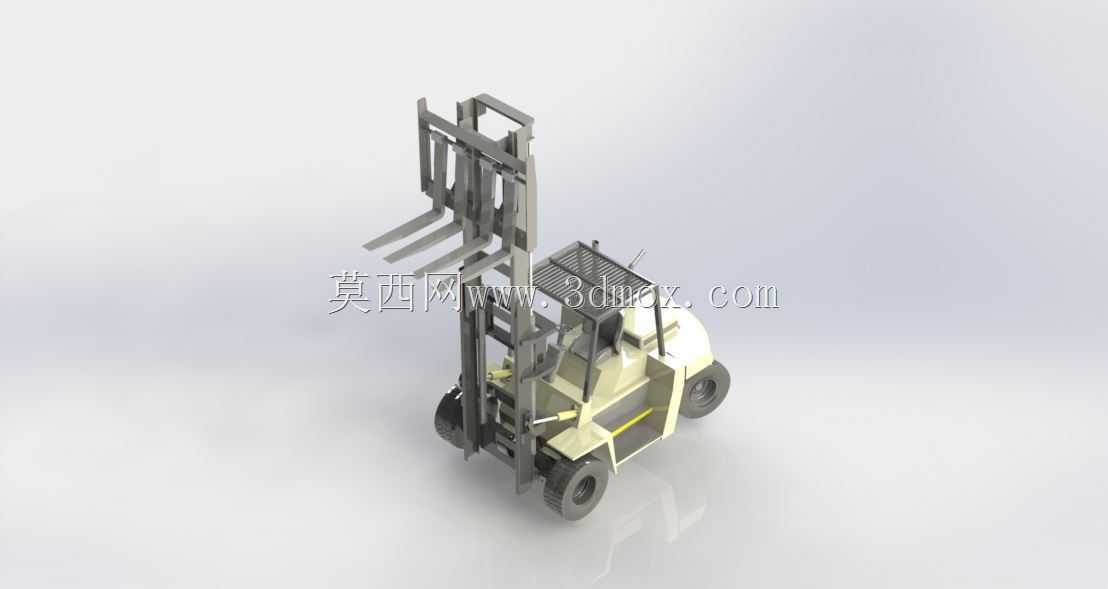

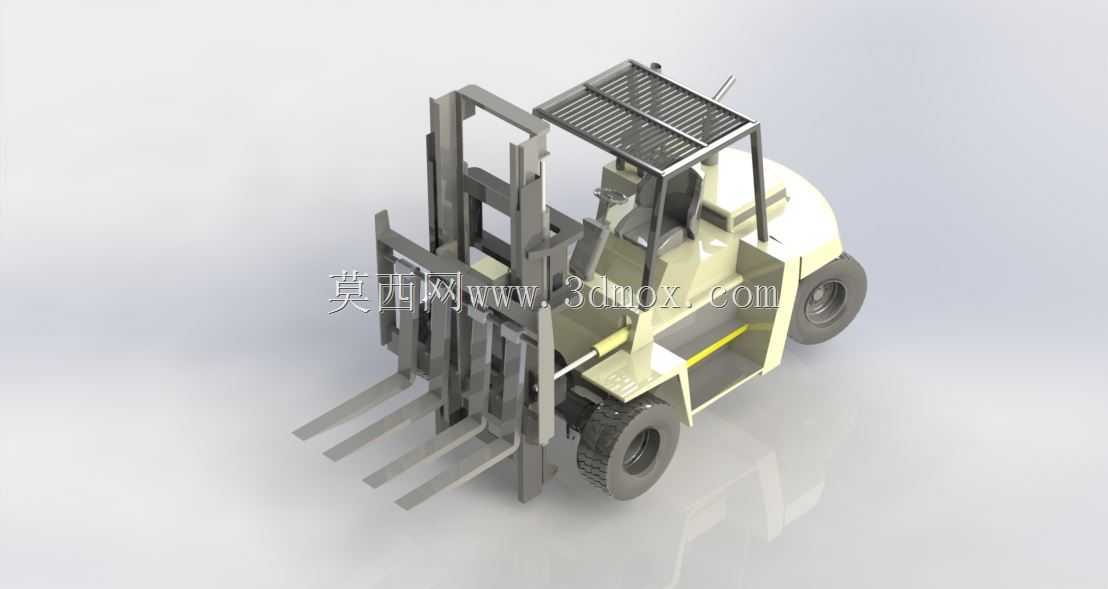

　　驾驶室部分采用开放式护顶架结构，护顶架采用矩形钢管焊接成型，顶部设置格栅式防护网，既能够防止高处坠物伤及操作人员，又不会遮挡驾驶员向上观察货叉起升状态的视线，护顶架的立柱位置做了内收处理，减少整车的转弯半径，适配窄通道作业需求。转向系统采用后轮转向布局，转向桥设置在车体后部，转向角度最大可达到接近90度，让整车在狭小空间内也能完成转向调头，转向桥与车架之间采用铰接连接，配合大直径的充气橡胶轮胎，能够过滤厂区路面的小幅颠簸，减少行驶过程中货物的晃动。动力舱布置在车体后部，舱体侧面设置了可拆卸的检修盖板，日常维护时可以直接打开盖板完成滤芯更换、油液检查等操作，不需要拆解大面积的覆盖件。

　　从安装边界与尺寸适配角度，整车的宽度控制在1.2米左右，长度（不含货叉）控制在2.5米区间，常规作业通道宽度只需要3.5米左右就能完成直角堆垛作业，适配大部分老旧厂区、标准仓库的通道尺寸。货叉的最低落地高度控制在100mm以内，能够直接插入标准托盘的底部叉孔，不需要额外垫高货物；门架完全收回时的整体高度控制在2.1米左右，能够顺利通过厂区内2.2米限高的通道、厂房门。车体前部设置了倾斜油缸，可带动门架实现前后6度左右的倾斜，叉取货物时门架前倾方便货叉插入托盘，搬运过程中门架后倾可以让货物靠向货叉架，避免行驶过程中货物滑落。

　　细节结构上，车体两侧设置了上下车的防滑踏板与扶手，踏板表面采用冲压防滑纹路，即使在雨天或者踏板沾有油污的情况下，也能保证操作人员上下车的摩擦力；座椅位置设置在车体中部偏左的位置，驾驶员视角可以直接观察到前部货叉的作业位置，减少视野盲区。车轮部分采用前双轮、后单轮的布局，前轮作为驱动轮与承载轮，大尺寸的轮胎接地面积更大，承载时压强更低，不会压坏厂区的硬化路面或者环氧地坪；后轮作为转向轮，轮胎直径更小，转向动作更灵活。液压系统的管路全部沿车架内侧布置，避免作业过程中被货物剐蹭，管路接头采用标准的密封连接结构，减少液压油渗漏的风险。

　　这类设备的建模过程中，需要重点验证门架伸缩过程中的运动干涉问题，确认两级门架在全行程起升、下降过程中，滚轮与导轨的配合间隙均匀，不会出现卡滞；同时要验证转向过程中后轮与车架、护顶架之间的安全间隙，保证最大转向角度下轮胎不会剐蹭车体结构。另外平衡重块的重量匹配需要结合前部额定载荷的力矩计算，保证满载堆垛到最大高度时，整车的纵向稳定性符合厂内机动车辆的安全规范，不会出现前倾倾覆的风险。
