剖视结构燃气轮机发动机三维设计

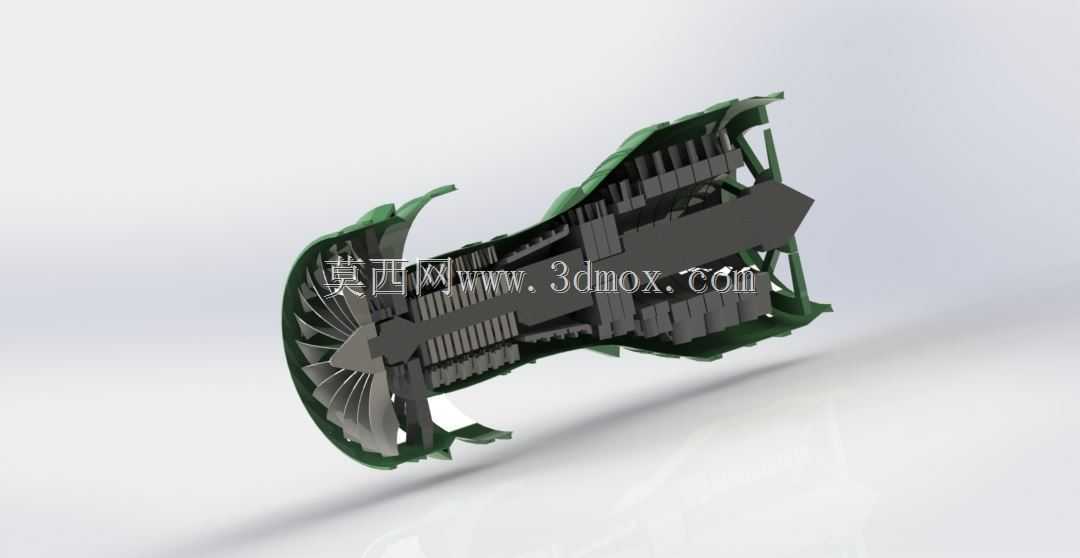

　　在航空动力、分布式能源、舰船驱动等领域，燃气轮机始终是核心动力输出设备，其结构设计的合理性直接决定整机的推重比、热效率与运行可靠性，这套剖视展示的燃气轮机结构，完全围绕工程实际中对核心部件的观测、装配验证需求搭建，没有冗余的装饰性结构，每一处拆分的部件都对应实际生产中的装配单元。从实际应用场景来看，这类剖视结构模型常被用于新员工的结构认知培训、装配工艺的路径验证，以及高校相关专业的理论教学演示，能够让观察者跳过复杂的外壳遮挡，直接看到内部压气机、燃烧室、涡轮段的层级排布关系，不用反复拆解实体样机就能理清气流的完整走向。整套结构拆分为11个独立的部件单元，这种拆分逻辑完全贴合实际生产中的装配工序：

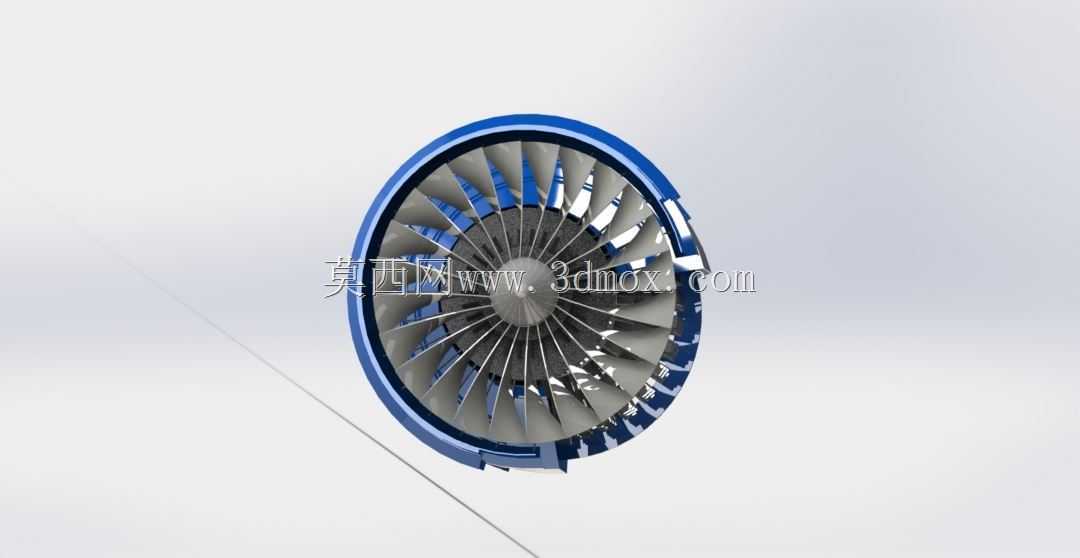

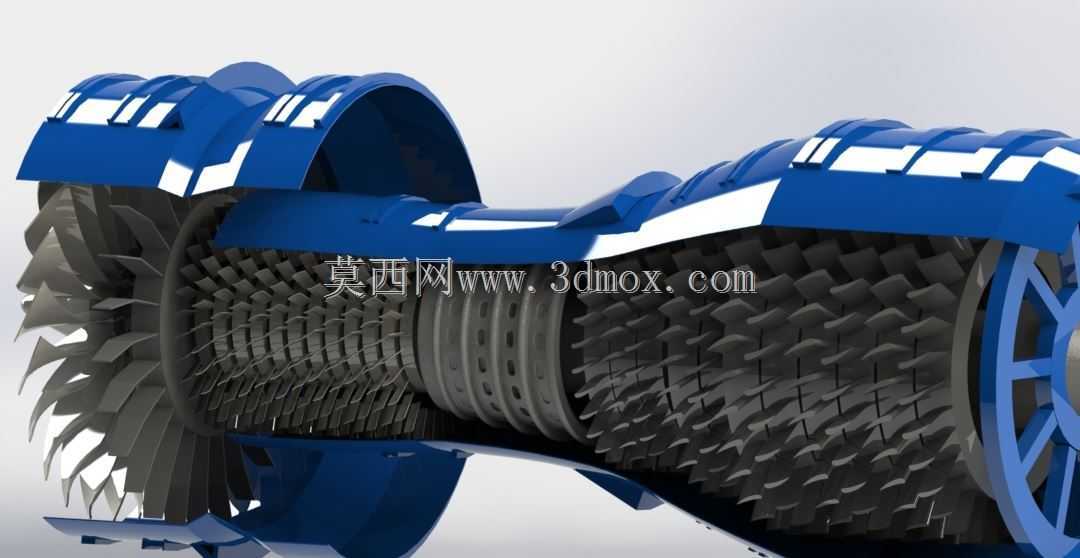

　　前端的大尺寸风扇叶片作为进气端第一级部件，采用宽弦叶片的排布逻辑，叶片叶型的扭转角度沿径向渐变，既保证大流量进气的效率，又能降低叶片前缘的气流激振，避免长期运行出现疲劳损伤；压气机段的多级叶片采用逐级缩小的直径设计，每一级叶片的安装角都经过匹配，确保气流在逐级压缩过程中不会出现紊流分离，为燃烧室提供足够压力的进气。中间的燃烧室段采用环形腔室结构，模型中预留了火焰筒与喷嘴的安装边界，能够直观看到压缩空气进入燃烧室后与燃油混合、燃烧的流道空间，实际设计中这个区域的壁面冷却孔排布、掺混孔位置都会直接影响燃烧效率与出口温度场均匀性，这套模型虽然做了简化处理，但完整保留了腔室的轮廓尺寸与相邻部件的对接接口，方便后续做细节深化设计。

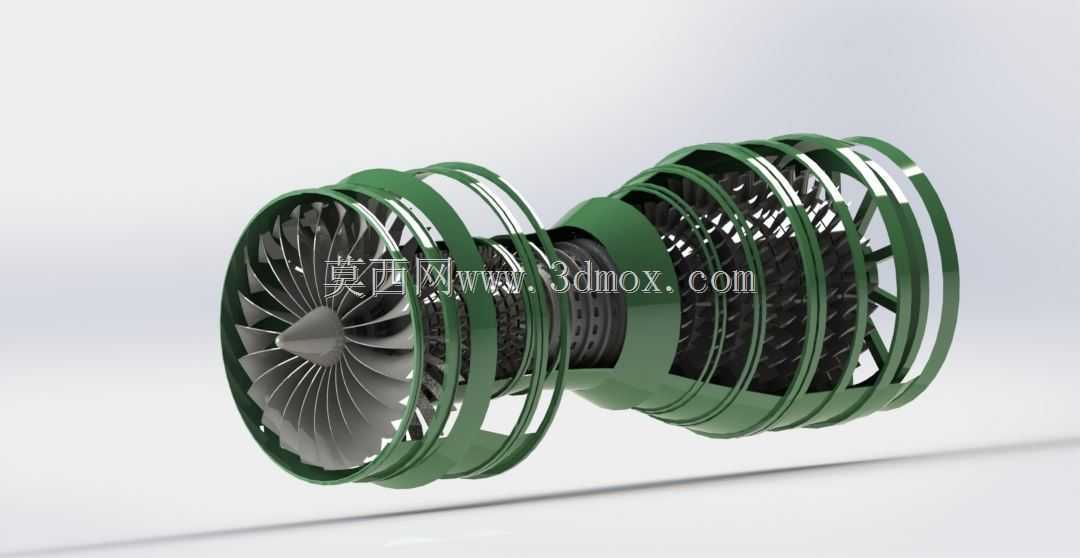

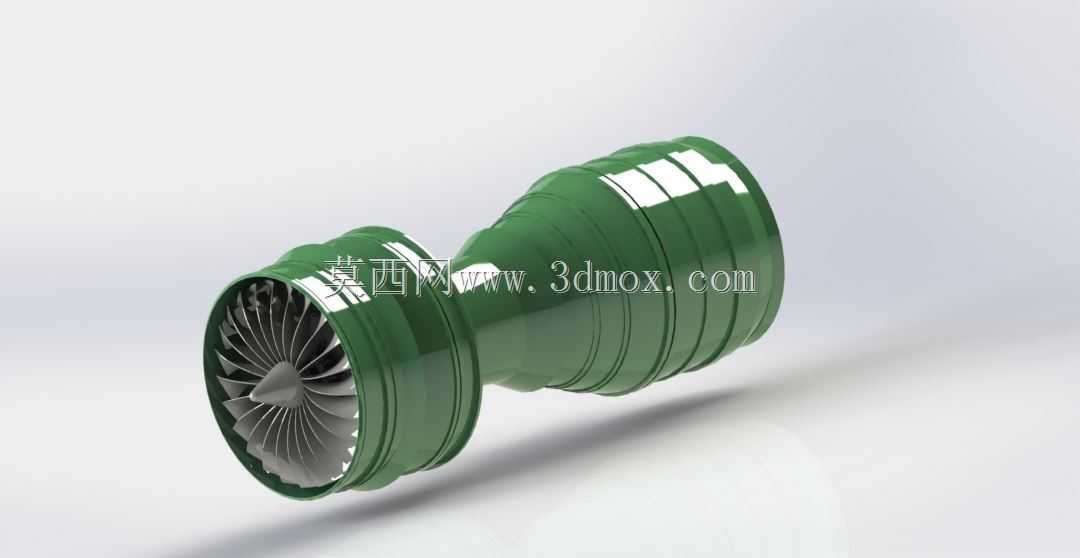

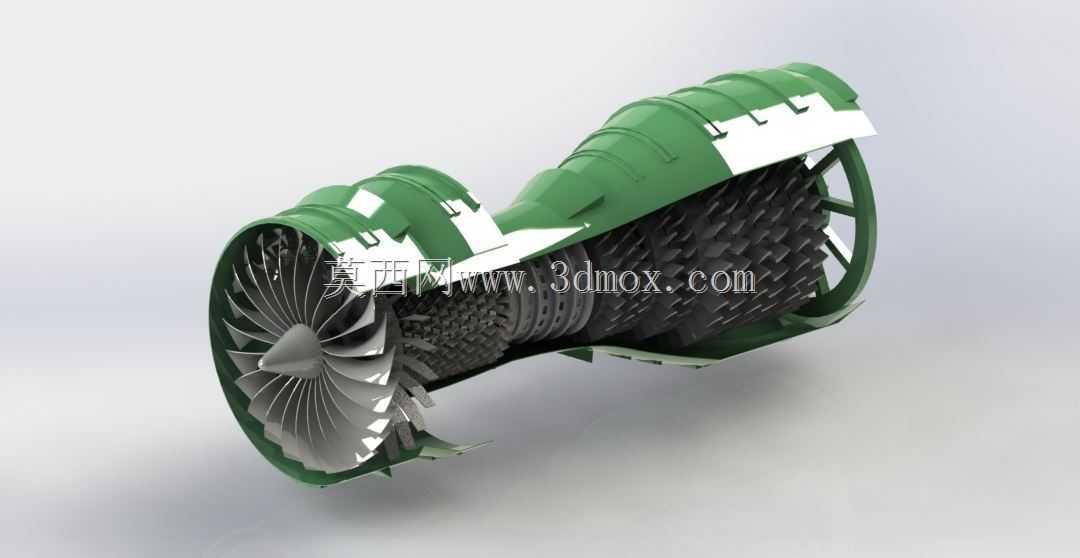

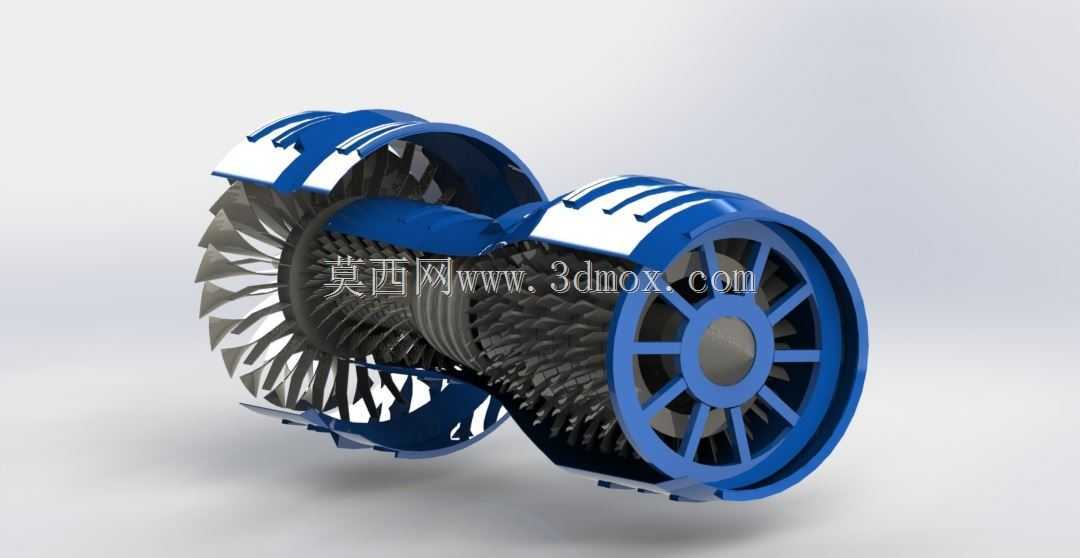

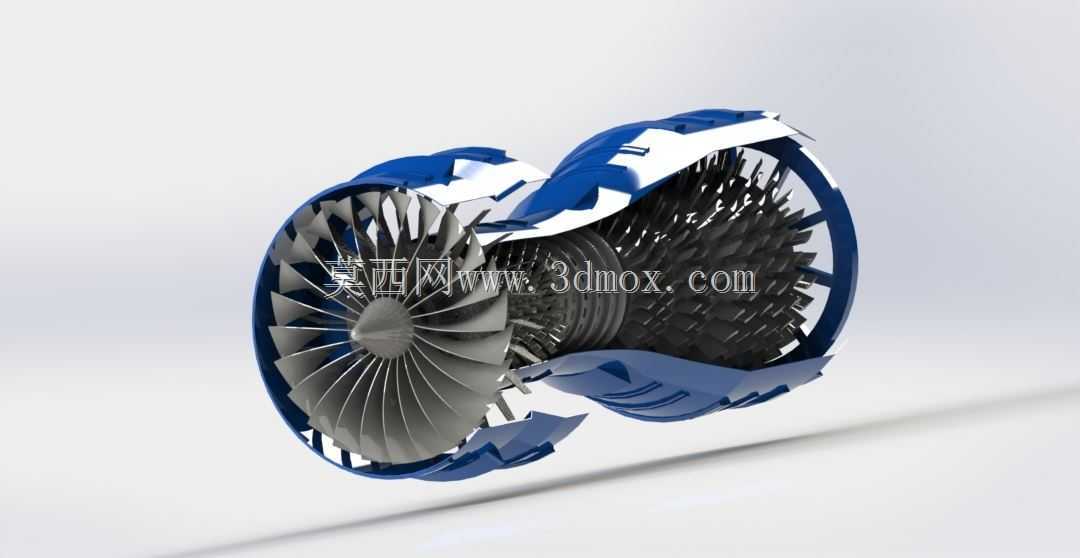

　　后端的涡轮段与压气机段采用同轴连接结构，涡轮叶片的叶型偏向大扭角设计，能够充分承接高温燃气的动能输出，带动前端压气机与风扇同步转动，模型中清晰展示了涡轮盘与叶片的榫卯连接结构，这和实际工程中采用的枞树型榫头连接逻辑完全一致，既保证连接强度，又方便单个叶片的检修更换。外壳部分采用剖分的半包围结构，没有完全封闭内部流道，这种设计一方面是为了展示内部结构，另一方面也对应实际发动机的机匣分块设计逻辑：不同段的机匣分别对应压气机、燃烧室、涡轮段，采用法兰边对接，安装时可以逐段装配，降低整机装配的难度，机匣上预留的安装凸台位置，也对应实际中传感器、管路、附件机匣的安装点位，符合真实的安装边界要求。从尺寸边界来看，

　　这套模型的整体径向尺寸以最大直径的风扇段为基准，轴向长度沿转轴方向逐级收窄，各部件的对接端面都保留了同轴度定位的止口结构，装配时可以通过止口快速定位，保证整根转子的动平衡精度，避免运行中出现过大的径向跳动。实际工程中，燃气轮机的转子动平衡是装配环节的核心工序，每一级叶片的重量差、轮盘的同轴度误差都会影响整机的振动值，这套拆分式的模型结构，能够让设计者在三维阶段就模拟每一级部件的装配顺序，提前预判装配过程中可能出现的干涉问题，比如压气机叶片与机匣的间隙、涡轮叶片与火焰筒出口的距离、转子轴与支撑轴承的配合长度，这些参数都可以在模型基础上做进一步的细化校核。不同于整机外观模型，这套结构模型的所有部件都具备独立的装配基准，既可以单独拆分出来做单个零件的工程图生成，也可以组合起来做整机的装配干涉检查、运动仿真，模拟转子转动时各部件的相对位置关系，验证转动过程中是否存在动静部件碰磨的风险。在地面分布式能源站的燃气轮机选型中，设计人员也可以借助这类结构模型快速向客户展示设备的内部构造，讲解不同部件的功能与维护要点，比平面图纸的展示效果更直观，也能减少技术沟通中的信息差。
