方管壁挂式直角安装固定座结构

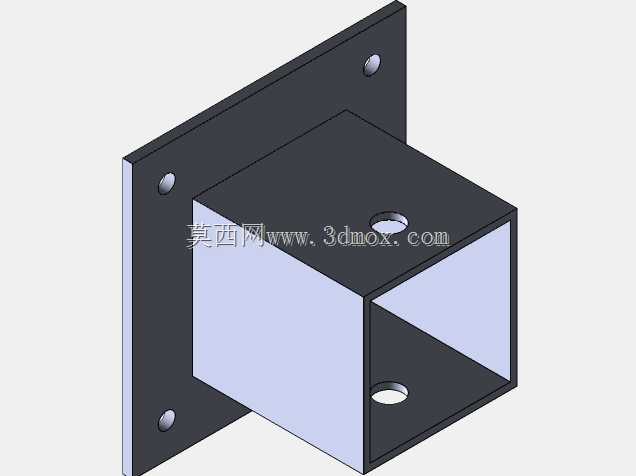

这款固定座是面向工业现场管线布设、轻型构件挂载场景开发的直角连接构件，主要解决垂直墙面与水平方管类构件的刚性连接需求，常见应用场景涵盖车间设备外围的线缆桥架挂载、轻型气动管路的墙面固定、小型传感器支架的基面转接、仓储区域轻型标识牌的壁挂安装，也可适配小型设备外罩的边角固定、低压走线槽的转角支撑等场景，能够替代传统焊接式直角连接座，无需现场施焊即可完成装配，大幅降低现场施工的动火作业要求，适配多数对安装效率有要求的厂区改造、设备加装场景。从功能特性来看，该固定座采用分体式组合结构，一侧为带安装孔的垂直安装法兰板，可通过膨胀螺栓直接固定在混凝土墙面、钢结构立柱立面等垂直安装基面上，法兰板上的三个安装孔呈三角排布，能够有效分散挂载载荷，避免长期受力后出现固定点松动、座体偏移的问题；另一侧为带上下贯通孔的方管套接腔，可直接套入对应规格的方形管材，通过贯通孔拧入紧定螺钉即可完成方管与固定座的锁止，无需对方管端部做额外的焊接法兰、攻丝等加工，套接腔的内壁做了微小的导入倒角，装配时可快速引导方管插入到位，降低现场装配的对位难度。设计过程中重点考量了安装边界的适配性，垂直法兰板的板面做了平整化处理，无需对安装基面做大面积找平即可保证贴合度，法兰板与套接腔采用满焊连接的结构形式，焊缝隐藏在套接腔与法兰板的拼接内角处，既保证了连接强度，也避免外凸焊缝划伤安装人员或线缆外皮；套接腔的上下端面保持平行，保证插入的方管能够保持水平状态，不会出现倾斜偏摆的问题，上下两个贯通孔保持同轴度，紧定螺钉拧入后可垂直顶紧在方管外壁上，保证锁止力均匀分布，避免长期受振动影响出现松脱。外形尺寸方面，垂直法兰板的长宽尺寸适配常规膨胀螺栓的安装间距，不会因为孔位过近导致墙面混凝土开裂，套接腔的内孔尺寸与常规标准规格方管的外径保持合理公差配合，既不会间隙过大导致方管晃动，也不会间隙过小导致装配卡滞，整体结构无多余外凸结构，安装完成后贴墙布置不会占用过多通行空间，边角处均做了小半径倒角处理，避免安装过程中尖锐边角造成磕碰划伤。该固定座的载荷设计适配轻型挂载需求，能够满足多数工业现场非重型构件的壁挂连接要求，相比传统的角码连接件，套接式结构对方管的固定包裹长度更长，受力分布更均匀，长期使用不会出现方管变形、连接点下垂的问题，同时整体采用钣金折弯加焊接的工艺路线，加工难度低，批量生产时成本可控，表面做发黑防锈处理，可适配多数车间的常规潮湿、多尘环境，无需额外做表面防护即可长期使用。
