埃菲尔铁塔Pro/E精细结构三维建模

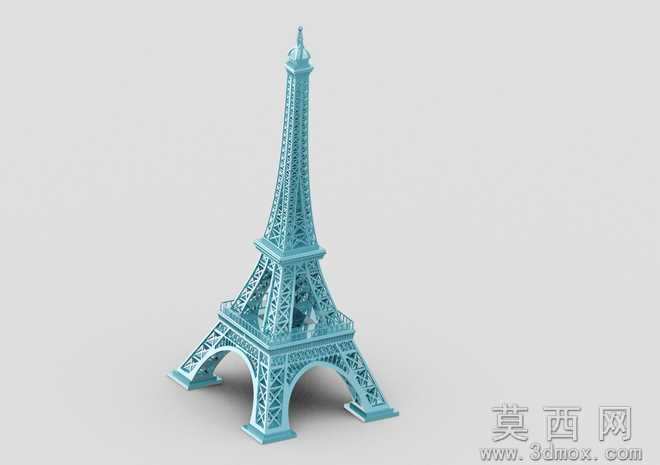

本模型以法国巴黎标志性地标埃菲尔铁塔为原型开展全参数化三维建模，建模阶段首先梳理铁塔的整体比例关系，以真实建筑的尺寸比例为基准，从底部四个向外延展的支腿开始搭建草绘轮廓，通过Pro/Engineer Wildfire5.0的拉伸、扫描、阵列等核心特征命令，逐层向上构建塔身的桁架结构，针对铁塔表面密集的 lattice 镂空钢架结构，采用特征阵列结合组特征复用的方式，既保证了网格结构的规整性，也控制了整体模型的文件体量，避免冗余特征导致的运行卡顿。参数设计层面严格遵循原建筑的结构逻辑，底部四个支腿的倾斜角度、每层平台的宽度占比、顶部天线的收窄比例都经过反复校准，每一处交叉钢梁的连接位置都做了贴合实际的结构处理，没有出现特征错位或者干涉的问题，同时预留了可编辑的参数接口，使用者可以根据需求调整整体缩放比例或者局部构件的尺寸参数。渲染材质部分针对铁塔的铸铁材质特性，调配了带有金属磨砂质感的做旧金色材质，还原了铁塔长期暴露在户外形成的温润金属光泽，同时为钢架的棱角处添加了细微的高光反射效果，搭配浅灰色素模背景突出模型本身的结构细节，渲染输出的效果图可以清晰展现铁塔从底部到顶部的结构层次。结构原理上完全复刻原建筑的桁架受力逻辑，底部四个弧形支腿将整体塔身的荷载均匀分散到四个支撑点，向上逐层收窄的塔身搭配交叉布置的钢梁形成稳定的受力体系，每层平台位置都做了对应的结构强化，还原了真实铁塔抗风、承重的结构设计思路。软件兼容层面，模型原生基于Pro/Engineer Wildfire5.0搭建，同时导出了通用STL格式文件，可以被SolidWorks、UG、CATIA等主流三维设计软件直接打开编辑，也能够导入切片软件用于3D打印制作实体摆件，不存在特征丢失或者破面的问题。研发教学应用层面，该模型既可以作为建筑结构课程中桁架结构受力分析的教学案例，帮助学生理解空间钢架的受力传递逻辑，也可以作为文创产品设计的原型基础，用于开发旅游纪念摆件、装饰模型等周边产品，同时也能够为异形钢结构建筑的建模思路提供参考，帮助三维建模学习者掌握复杂阵列特征、大型装配体管控的相关技巧。
