发电机组筒式机座壳体结构三维设计

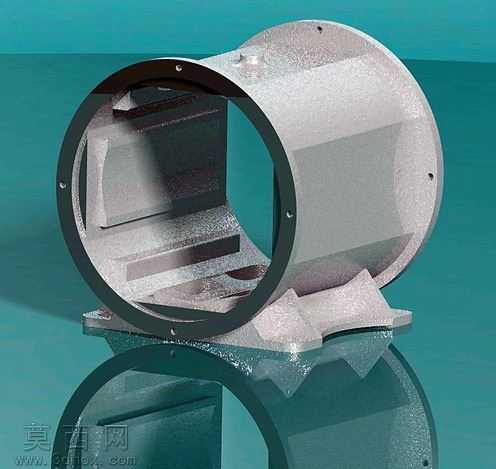

本作品为发电机组核心承载壳体部件的三维设计成果，采用Pro/Engineer Wildfire平台完成全参数化建模，整体以卧式筒形结构为核心构型，建模过程严格遵循机械加工工艺逻辑，先通过旋转特征构建主体筒身的基础轮廓，再依次通过拉伸切除、孔特征、阵列特征完成端面安装孔位、内部支撑筋位、底部安装脚座的细节构建，所有特征参数均关联可编辑，可根据不同功率发电机组的尺寸需求快速调整参数完成变型设计。材质设计上针对壳体的承载、散热、抗震需求，赋予铸铝合金材质属性，通过材质编辑器调整金属粗糙度、反射率参数，还原铸铝件经喷砂处理后的亚光金属质感，端面法兰区域单独赋予发黑处理的金属材质，区分不同加工面的工艺特征，底部安装脚座添加细微的铸造纹理，提升模型的真实感。结构设计上充分考量发电机组的实际装配需求，筒身内部预留定子、转子的装配避让空间，内壁设置多道轴向支撑筋，既提升壳体整体结构刚性，减少机组运行时的共振形变，又可作为内部元器件的安装定位基准；两端法兰面均匀分布螺纹安装孔，用于连接端盖组件，孔位同轴度、端面平面度的设计公差均符合行业通用装配标准；底部一体成型的安装脚座设置沉头安装孔，可直接通过螺栓将整机固定到安装基座上，脚座与筒身的过渡区域采用大圆角过渡，避免应力集中导致的部件开裂。渲染阶段采用工作室渲染环境，添加柔和的环境反射与地面倒影效果，通过三点布光突出壳体的曲面轮廓与金属质感，清晰展现各结构细节的设计特征，整体模型结构完整，特征树逻辑清晰，可直接用于后续的工程图导出、装配干涉检查、有限元结构分析等工作，为发电机组的整体设计提供可靠的壳体部件参考。
