模块化液压拖车车轴房桥三维结构设计

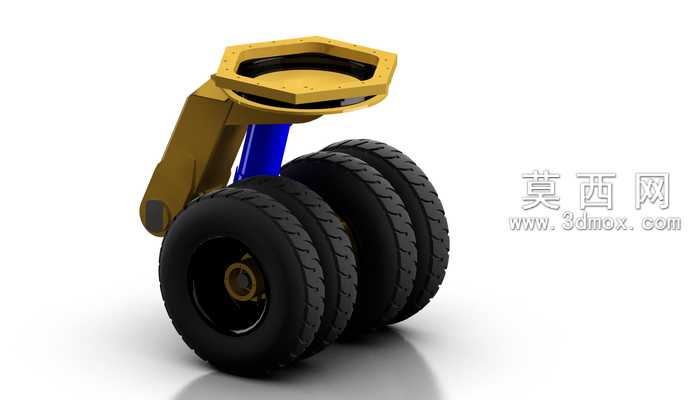

本作品为模块化液压拖车车轴房桥的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对各部件的配合公差、运动干涉进行了前期校验，确保模型可直接用于后续工程拆解与结构验证。模型整体采用自上而下的设计思路，先确定房桥与拖车底盘的安装基准面，再依次完成上部连接法兰、液压支撑臂、减震油缸、轮组总成的分步建模，各子部件保留完整的建模特征树，方便后续根据实际载荷需求调整参数。渲染环节采用Keyshot完成材质与光影处理，上部六边形安装法兰采用铸钢材质，表面做哑光防锈漆面处理，还原工业铸件的粗糙金属质感；中部液压活塞杆采用镀硬铬金属材质，设置高反光金属粗糙度参数，模拟镀铬层的光亮耐磨特性；支撑臂结构采用高强度合金结构钢材质，表面做黄色工业烤漆处理，匹配重型工程机械的通用涂装规范；轮胎部分采用橡胶材质，还原胎面的防滑花纹纹理，设置适当的凹凸置换参数，让胎面的纹路立体感更强，轮毂采用黑色金属漆面搭配金色中心固定轴套，还原真实重载轮组的材质层次。结构设计上，该房桥采用多轮组重载布局，单侧配置四个并排实心橡胶轮胎，可有效分散重载工况下的地面压强，适配非铺装路面的拖车运输需求；上部六边形法兰盘预留均匀分布的螺栓安装孔，可快速与拖车底盘实现模块化对接，无需额外焊接调整；中部集成液压悬挂结构，通过蓝色液压油缸的伸缩行程实现车桥的高度调节与减震缓冲，在颠簸路面可自动调整轮组接地压力，避免单轮悬空导致的载荷集中；支撑臂采用弯折式箱型结构设计，在保证结构强度的同时预留液压管路的走线空间，避免管路外露造成的磕碰损坏。设计过程中充分考虑模块化替换需求，轮组、油缸、连接法兰均设置为独立可替换子装配体，当单个部件出现磨损时可直接拆卸更换，无需整体更换房桥总成，大幅降低后期运维成本；各转动配合部位均预留轴承安装位与润滑注油孔结构，还原真实工业产品的运维设计细节，模型整体装配关系完整，无缺失特征、无破面，可直接用于装配模拟、工程出图、3D打印验证等场景，也可作为液压悬挂拖车设计的参考案例，帮助设计人员快速理解重载液压房桥的结构逻辑与载荷传递路径。
