自制小型桌面数控雕刻机三维设计

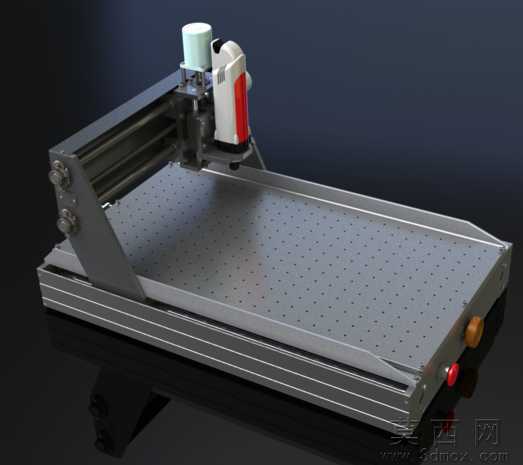

本模型为自制小型桌面数控雕刻机的完整三维设计方案，建模阶段以SolidWorks2010为核心工具，采用自底向上的装配建模流程，首先完成铝型材机架、多孔工作台、龙门移动架、主轴安装座、传动丝杆、直线导轨、控制按钮等单个零件的参数化建模，每个零件均按照实际加工尺寸设定参数，机架铝型材的截面尺寸、工作台的孔位间距、导轨的安装孔位都严格匹配DIY加工的常用规格，零件建模完成后按照实际装配关系添加同轴、重合、距离等配合约束，完成整机装配，同时预留了主轴电机、驱动模块的安装空间，确保装配后各运动部件无干涉。参数设计上，该雕刻机设定为桌面级小型加工规格，工作台有效加工幅面适配小型板材加工需求，Z轴行程满足常规浮雕、切割的加工深度要求，主轴转速区间适配木工、软金属、塑料等多种材料的加工参数，传动部分采用丝杆传动搭配直线导轨的结构，保证运动精度，机架采用铝型材拼接结构，降低自制加工的难度，控制按钮设置在机身侧方，方便操作时快速触发急停、启动等功能。渲染材质方面，模型渲染时为铝型材机架赋予磨砂金属材质，工作台面赋予带密集孔位的阳极氧化铝材质，主轴外壳赋予工程塑料与金属拼接的材质，传动丝杆赋予光亮金属材质，按钮分别赋予红色急停、橙色功能按钮的塑料材质，背景采用深色反光台面，突出整机的结构轮廓与细节，清晰展示各部件的安装位置与外观形态。结构原理上，该雕刻机采用龙门移动式结构，工作台固定，龙门架沿X轴方向移动，主轴安装座沿龙门架的Y轴横梁移动，主轴自身沿Z轴方向实现进给，三个运动轴均通过步进电机驱动丝杆转动，带动对应部件沿直线导轨做精准直线运动，加工时将待加工工件固定在多孔工作台上，通过控制系统输入加工代码，即可控制主轴带动刀具完成雕刻、切割、铣削等加工动作，侧方的按钮分别对应电源开关、急停、功能切换等操作，保障使用安全。软件兼容方面，模型提供SolidWorks2010原生格式文件，同时包含通用格式文件，可兼容UG、Pro/E、AutoCAD等主流三维设计软件，不同软件的用户均可直接打开查看模型结构、编辑零件参数，也可导出工程图纸用于零件的加工制作，无需担心版本不兼容导致的文件无法打开问题。研发教学应用方面，该模型非常适合数控设备DIY爱好者参考学习，可作为自制小型数控雕刻机的结构参考蓝本，帮助爱好者理解数控设备的传动原理、装配逻辑，也可作为职业院校机械设计、数控技术专业的教学案例，用于讲解三轴数控设备的结构组成、运动原理、装配工艺，学生可通过拆解模型、修改参数来加深对数控加工设备的理解，同时也可作为小型加工工坊开发桌面级数控设备的原型参考，根据模型参数调整尺寸即可快速衍生出不同加工幅面的同类设备。
