手动钣金折弯机SolidWorks三维设计模型

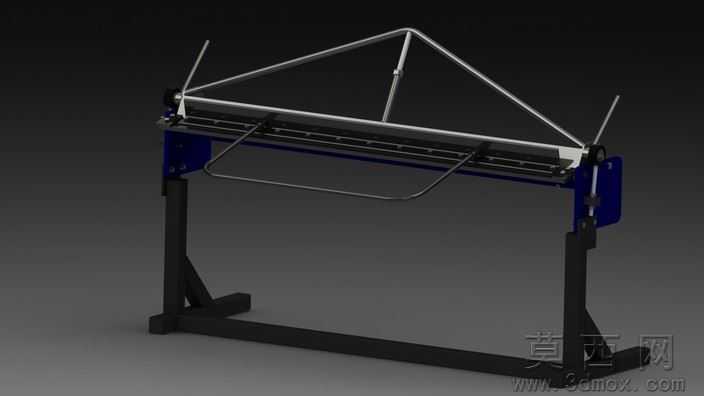

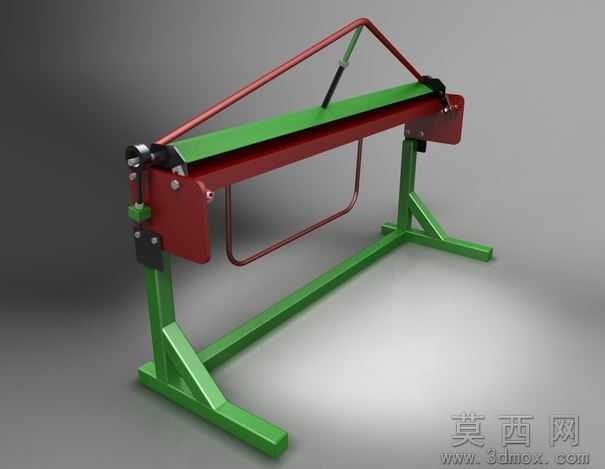

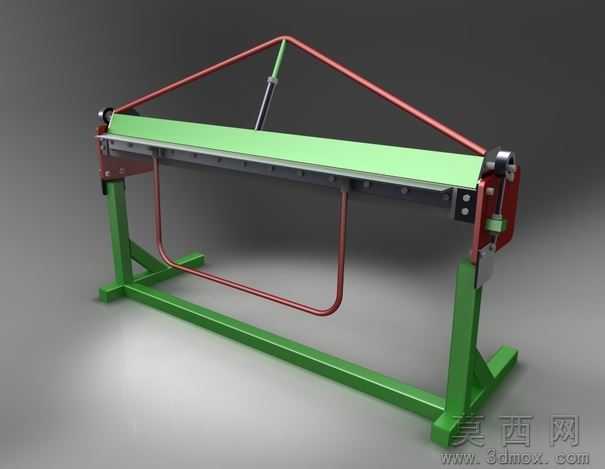

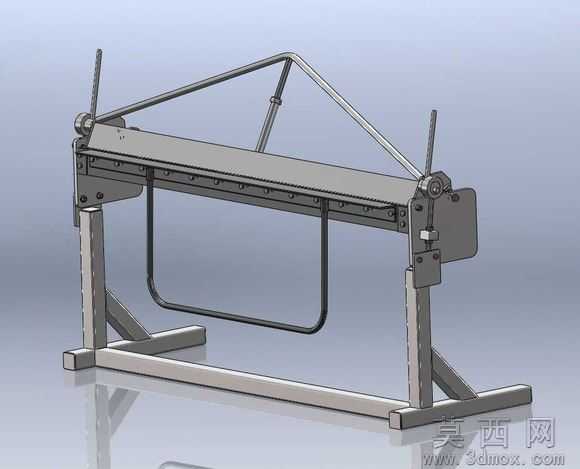

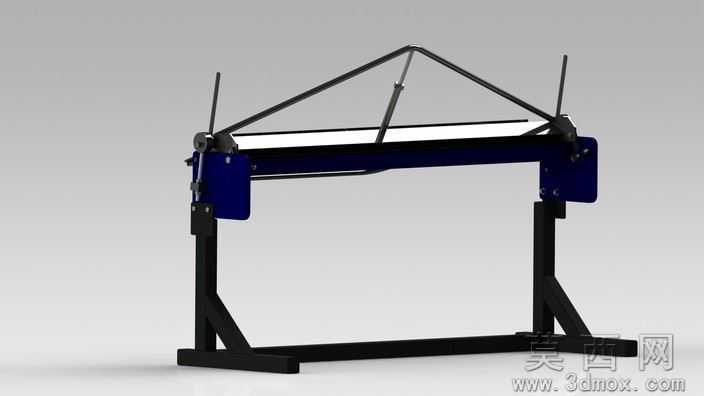

本模型为手动式钣金折弯加工设备，采用SolidWorks2011版本完成全参数化建模，建模过程遵循从整体机架到功能组件的递进逻辑：首先绘制底部支撑框架的草图，通过拉伸、焊接特征搭建承力底座，依次完成两侧立式支撑臂、上模压梁、折弯翻板、手动操作手柄、角度调节螺杆等核心部件的建模，所有零件间添加符合实际装配关系的同轴、面重合、行程限位配合，完整还原设备的真实装配逻辑，可通过拖动操作手柄模拟折弯作业的完整动作行程。参数设计层面，模型设定折弯加工角度范围覆盖0-120°，适配常规厚度金属薄板的折弯加工需求，压梁长度、支撑臂高度、手柄力臂长度均按照小型手动折弯设备的通用工业尺寸设定，角度调节螺杆采用螺纹配合参数，可精准控制折弯翻板的抬起角度，保证折弯角度的调节精度。渲染材质方面，所有金属结构件均赋予碳钢哑光金属材质，机架焊接位置做焊缝纹理处理，操作手柄包裹防滑橡胶材质，底座支撑脚添加防滑垫材质，渲染背景采用浅灰渐变工业展示背景，添加柔和环境光与方向光组合，清晰呈现设备的结构轮廓与金属质感，同时附带STL通用格式文件，可直接导入3D打印软件制作等比例缩小的验证模型。结构原理上，该设备采用杠杆式手动施力结构，操作人员下压U型操作手柄时，通过两侧的铰接转轴带动上模压梁下压，将待加工金属板压紧在底座工作台面上，继续施力即可带动折弯翻板沿转轴翻转，带动板材沿压梁刃口完成指定角度的折弯作业，顶部的三角加强拉杆可提升压梁的整体刚性，避免长跨度压梁受力变形，两侧的角度限位结构可快速锁定常用折弯角度，无需反复测量校准，适合小批量、多品种的薄板钣金加工作业。软件兼容层面，模型除原生SolidWorks2011格式文件外，还附带通用STL格式与渲染效果图，可兼容SolidWorks2011及以上所有版本直接打开编辑，也可导入UG、Pro/E、CATIA等主流三维机械设计软件进行参数修改与结构优化，不存在特征丢失、装配错位等兼容性问题。研发教学应用层面，该模型可作为职业院校钣金加工课程、机械设计课程的教学演示案例，帮助学生理解手动折弯设备的力传递原理、钣金折弯的工艺逻辑，也可作为小型五金加工企业研发小型手动折弯设备的参考原型，设计人员可直接在模型基础上修改压梁长度、调整力臂比例、加装角度数显装置等，快速衍生出适配不同加工场景的定制化折弯设备，降低从零开始建模的研发成本，缩短产品开发周期。
