弧形钣金件侧移卸料输送台结构设计

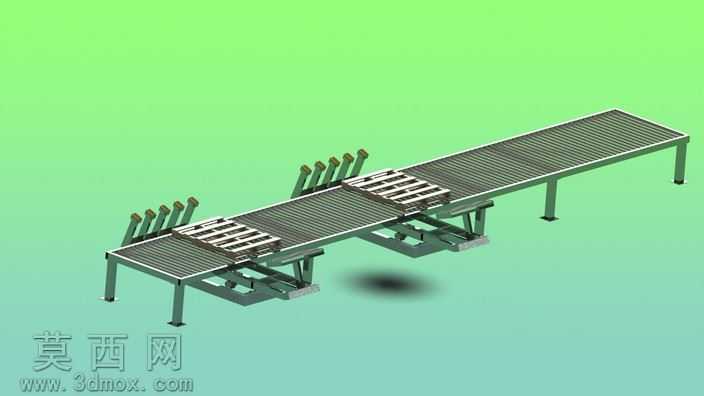

本模型为弧形钣金件生产配套的侧移卸料输送台，采用SolidWorks完成全参数化三维建模，建模过程中对输送辊道、侧移机构、升降堆垛组件、定位挡块、支撑机架等核心部件进行了1:1比例还原，所有零件均保留完整建模特征树，可直接编辑修改参数适配不同规格的弧形钣金件生产需求。渲染阶段采用渐变浅绿背景突出设备主体结构，金属机架赋予哑光深灰铸铁材质，输送辊道表面做防滑纹理处理，侧移载台赋予耐磨碳钢材质，定位挡块添加聚氨酯缓冲层材质，通过光影渲染清晰呈现各部件的装配关系与运动空间，直观展示设备的作业状态。结构设计上，设备采用三段式辊道布局，进料段衔接上游钣金加工设备出料端，中间段集成双组侧移载台机构，出料段设置可升降堆垛工位；侧移载台配备直线导轨驱动组件，可沿垂直于输送方向完成横向位移，当弧形钣金件沿辊道输送至指定工位后，定位挡块升起完成工件精准定位，随后载台平稳承接工件，下降至栈板堆垛高度后横向侧移，将工件整齐码放在栈板上，完成卸料后载台自动复位进入下一作业循环，全程无需人工干预，可实现弧形钣金件的安全卸料、自动堆垛与侧移出栈作业。设计过程中充分考虑弧形钣金件的曲面特性，辊道排布适配工件弧度避免输送过程中卡滞，侧移载台的支撑条采用仿形布局，确保承接工件时受力均匀避免钣金变形，定位挡块的缓冲结构可抵消工件输送惯性，防止工件表面磕碰划伤，整体结构紧凑运行稳定，可直接对接弧形钣金件冲压、折弯生产线，实现加工后工件的自动化流转与堆垛，有效降低人工卸料的劳动强度，提升钣金加工生产线的整体自动化水平，避免人工搬运过程中的工件损伤与安全隐患，适配中小批量弧形钣金件的离线生产卸料需求。
