多层折返式柔性工装输送线三维设计

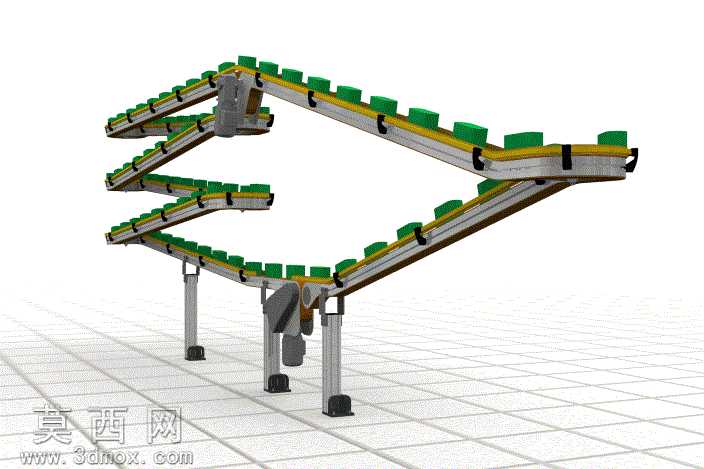

本作品为多层折返式柔性工装输送线的三维建模设计，整体采用多段倾斜输送段首尾折返衔接的布局形式，在有限的竖向空间内最大化拓展输送路径长度，适配需要长距离输送、多工序停留或空间受限的生产场景。建模过程中首先完成整体空间框架的搭建，依据输送路径的折返逻辑确定各段输送架的倾斜角度、衔接位置与支撑点位，确保各段输送面过渡顺滑无卡滞，支撑腿采用可调节式结构设计，预留安装调节余量，适配不同现场的地面平整度要求。输送主体采用带挡边的同步输送结构，等距排布的绿色工装定位块固定于输送带上，每个定位块可适配对应规格的工件承载需求，避免输送过程中工件出现滑移、掉落问题，尤其适配倾斜段的物料输送工况。传动部分建模还原了驱动电机、传动辊组、张紧机构的完整装配关系，驱动单元布置于输送线的下层端部位置，通过传动结构将动力传递至各段输送辊，张紧机构可调节输送带的张紧程度，保障长期运行过程中输送的稳定性。材质渲染阶段，对支撑框架、输送架主体采用哑光金属材质模拟工业铝合金或碳钢喷塑的真实质感，输送带采用哑光橡胶材质还原带面的摩擦纹理，工装定位块采用亮面工程塑料材质区分功能部件，驱动电机、脚座等部件采用对应工业材质的质感表现，地面添加网格参考线还原工业设计场景的展示效果。设计过程中重点考量了空间利用率与输送稳定性的平衡，折返段的衔接位置做了圆弧过渡处理，避免工件在转向过程中出现磕碰，支撑结构的排布避开了传动部件的运动路径，同时预留了后期维护的操作空间，整体结构完整，各部件装配关系清晰，可直接用于输送方案展示、结构校核或后续工程细化设计。
