锅炉配套水处理系统三维结构模型

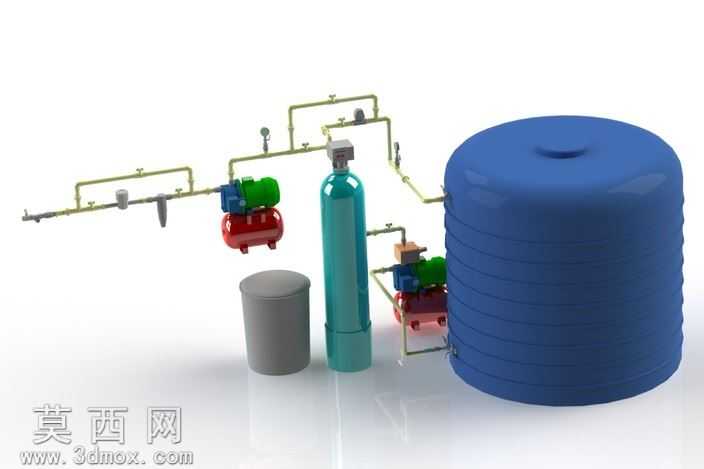

本模型为锅炉配套水处理系统的完整三维装配模型，建模过程严格遵循工业水处理系统的实际布局逻辑，采用自顶向下的设计思路完成整体搭建。首先依据锅炉给水处理的工艺流程确定各功能单元的排布顺序，依次完成原水接入管路、初级过滤组件、增压泵组、软化处理罐体、中间储水单元、出水输送管路的结构建模，所有部件的尺寸比例均参考工业常用水处理设备的实际参数设定，保证模型的工程参考价值。材质渲染阶段针对不同部件的物理属性做了区分设置：大型立式储水罐采用深蓝色哑光工程塑料材质，还原PE储水罐体的真实质感；立式过滤罐体设置为青绿色半哑光金属漆面，匹配工业常用玻璃钢过滤罐的外观特征；两组增压泵组分别为红底配绿色电机端盖的配色，还原水泵与电机组合的实际外观；灰色圆柱形罐体采用哑光磨砂塑料材质，对应预处理过滤单元的外壳；所有连接管路采用黄铜色金属材质，还原镀锌供水管道的视觉效果，管路上配套的压力表、控制阀门、快接接头等小部件均做了精细化建模，阀门的手柄、压力表的刻度盘、接头的螺纹结构都有清晰呈现，没有省略关键结构细节。结构设计上完整还原了水处理系统的流向逻辑：原水从左侧接入管路后，先经过初级过滤组件去除大颗粒杂质，再经第一组增压泵加压后送入软化过滤罐体，去除水中钙镁离子避免锅炉结垢，处理后的净水存入大型储水罐暂存，再经第二组增压泵通过右侧管路输送至锅炉用水端，各段管路的弯头、三通、固定支架都按照实际安装规范排布，管路走向合理无交叉干涉，各功能部件之间的连接关系清晰明了，可直观展示整套水处理系统的工作原理与装配关系，可用于锅炉配套设备的方案展示、结构教学以及相关工程设计参考。
