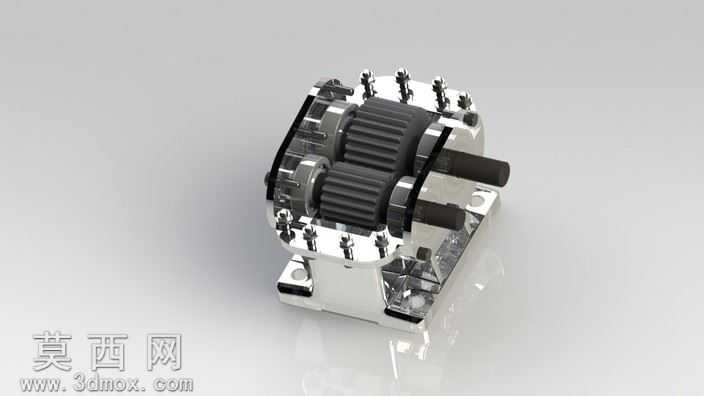

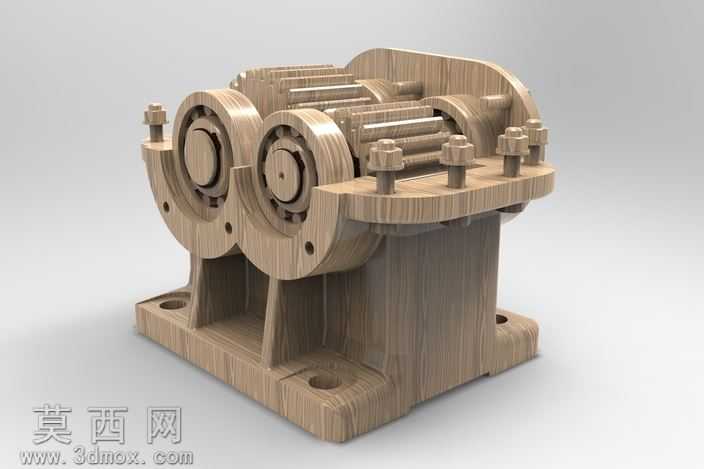

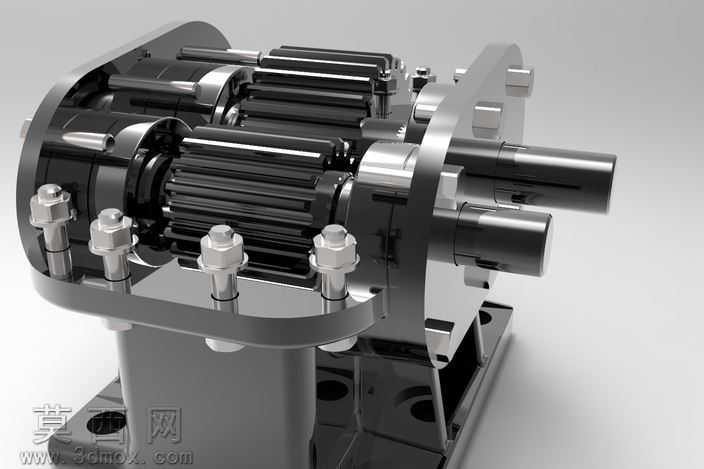

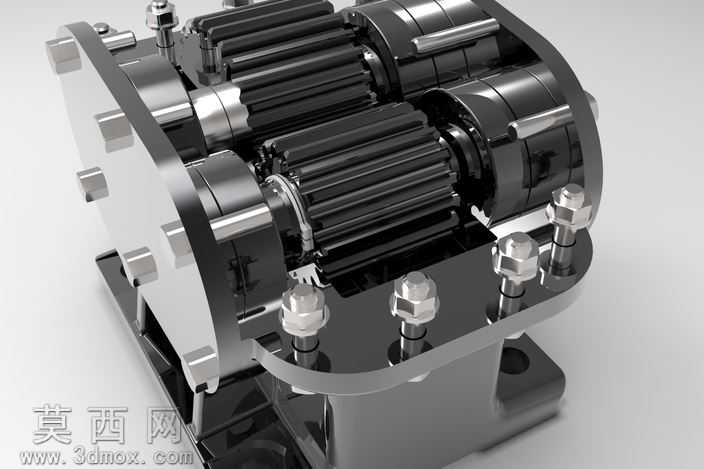

二级同轴式圆柱齿轮减速机三维结构

本作品为同轴式二级圆柱齿轮减速机的完整三维建模成果，建模过程严格遵循机械设计规范，从传动方案选型开始，先确定两级减速的传动比分配，保证各级齿轮承载能力均衡、整体结构紧凑。建模阶段先完成核心传动零件的参数化构建：针对高速级与低速级的直齿圆柱齿轮，按照齿顶高系数、顶隙系数等标准参数，通过特征阵列、渐开线齿廓拟合完成轮齿结构建模，保证齿形啮合精度；轴类零件根据传递扭矩计算轴径，依次完成轴肩、键槽、轴承安装位的特征构建，确保各段轴的尺寸与配合零件的公差匹配；箱体部分采用剖分式结构设计，分别构建下箱体底座、上箱盖的安装法兰、轴承座孔、加强筋、地脚安装孔、油位观察位、放油孔等结构，同时完成连接螺栓、定位销、轴承端盖、密封件、输入输出轴伸等附属零件的建模，所有零件的装配严格按照实际装配工艺添加配合约束，保证齿轮啮合侧隙合理、轴系转动无干涉，整体装配完成后可直观呈现减速机的内部传动路径与外部安装结构。渲染阶段为不同零件赋予贴合实际工业应用的材质：齿轮与传动轴赋予调质合金钢材质，呈现金属哑光质感并做细微的表面纹理处理，体现机加工后的表面状态；箱体赋予铸铁材质，添加细微的铸造肌理与漆面质感；连接螺栓、端盖等标准件赋予镀锌钢的亮面金属质感，区分不同零件的材质差异；通过三点布光方案搭建渲染场景，主光从斜上方投射突出减速机的整体轮廓与内部齿轮的层叠结构，辅光补亮暗部避免结构细节丢失，轮廓光勾勒金属零件的边缘提升立体感，最终渲染效果清晰展现减速机的结构层次与工业质感。设计过程中充分考虑减速机的实际使用需求，两级同轴布置的结构让输入轴与输出轴处于同一轴线，缩小了设备整体安装空间，箱体底部的安装底座预留了充足的螺栓固定位，轴承端盖的密封结构设计可有效防止润滑油泄漏与外界灰尘进入，箱壁的加强筋结构提升了箱体整体刚性，避免传动过程中产生振动变形，整体模型完整还原了二级圆柱齿轮减速机的全部结构细节，可用于机械结构教学、产品方案展示、装配工艺模拟等场景。
