透明壳体多级齿轮减速机三维结构设计

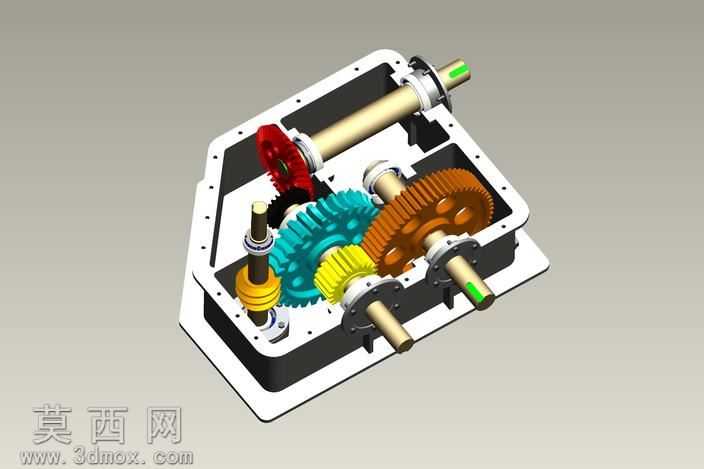

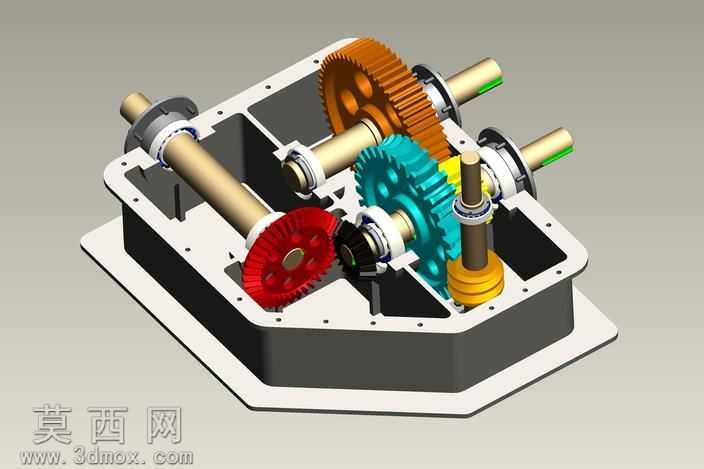

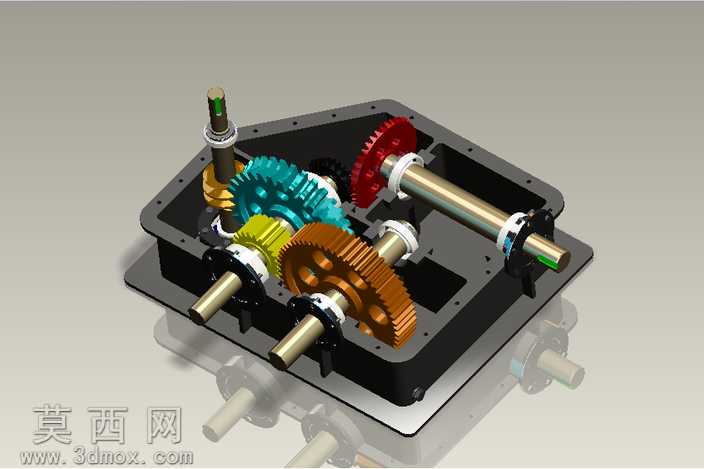

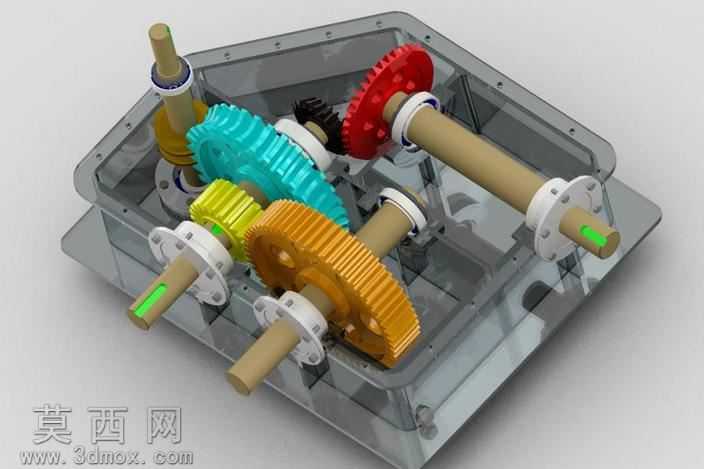

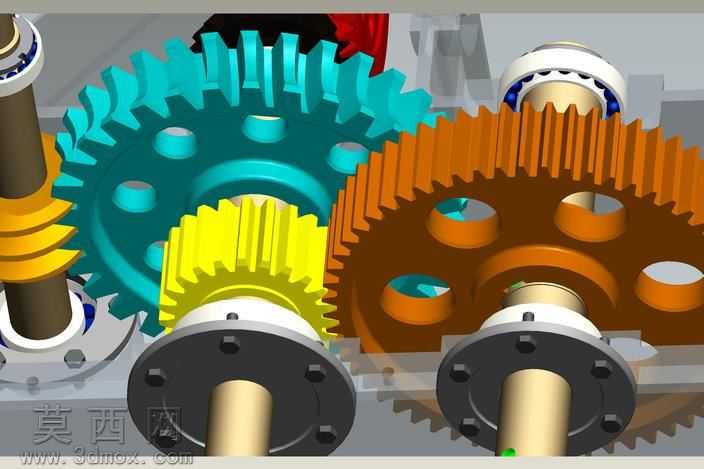

本作品为多级齿轮减速机的三维结构设计，采用三维建模软件完成全参数化零件建模与整机虚拟装配，整体采用半透明壳体设计，直观呈现内部多级齿轮啮合的传动布局。建模过程中，首先依据多级减速传动的传动比分配逻辑，依次完成各级传动齿轮、传动轴、轴承、法兰端盖、密封件、紧固件等全部零部件的精准建模：针对不同模数、齿数的直齿圆柱齿轮，通过参数化特征生成精确的渐开线齿形，保证齿廓啮合的理论精度；对传动轴完成轴肩、键槽、轴承安装位的细节特征构建，匹配对应轴承与法兰连接件的装配尺寸；箱体部分采用透明材质参数设置，既还原了减速箱的密封腔体结构，又可清晰展示内部传动链的排布逻辑。装配阶段严格遵循机械装配工艺顺序，完成轴系组件的预装、齿轮与轴的键连接定位、轴承与箱体座孔的配合装配、端盖的密封紧固，全程校验各运动部件的干涉情况，确保各级齿轮啮合侧隙合理、传动轴转动无卡滞。渲染阶段对不同部件赋予差异化材质：齿轮根据传动层级分别赋予青蓝、明黄、橙金、正红的金属质感材质，清晰区分各级传动副；传动轴采用哑光金属材质搭配端部绿色标识，直观区分输入输出轴端；法兰连接件采用亮面金属材质，还原紧固件的金属光泽；箱体赋予半透明磨砂工程塑料材质，在保留外部轮廓完整性的同时，最大化展示内部传动结构的布局细节。设计过程中围绕多级减速的动力传递路径，合理规划各级齿轮的排布位置，优化轴系的支撑跨距，保证整体结构紧凑的同时具备合理的承载能力，完整还原了多级齿轮减速机的内部构造与传动原理，可用于机械结构教学、传动方案演示、产品结构参考等场景，清晰展现了定轴轮系多级减速的动力传递逻辑与典型减速箱的结构组成特点。
