轨道车辆转向架SolidWorks三维模型

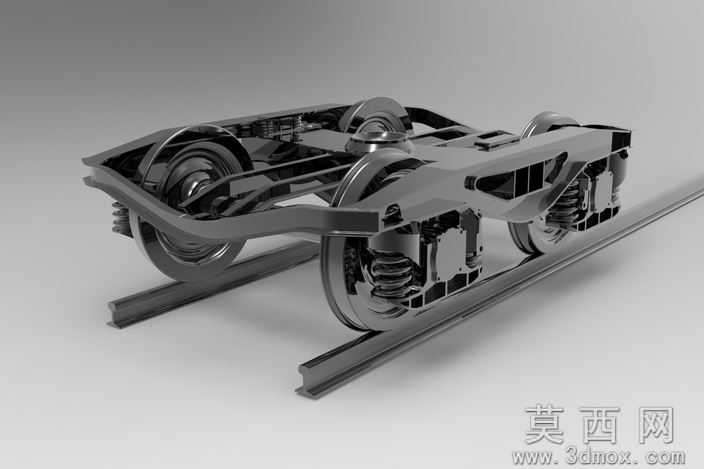

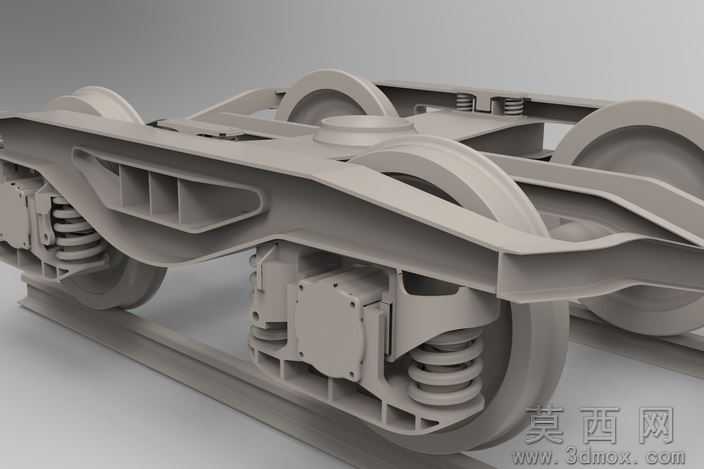

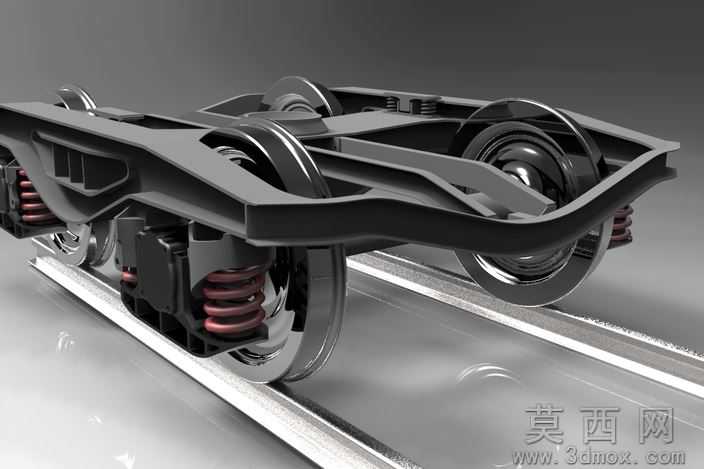

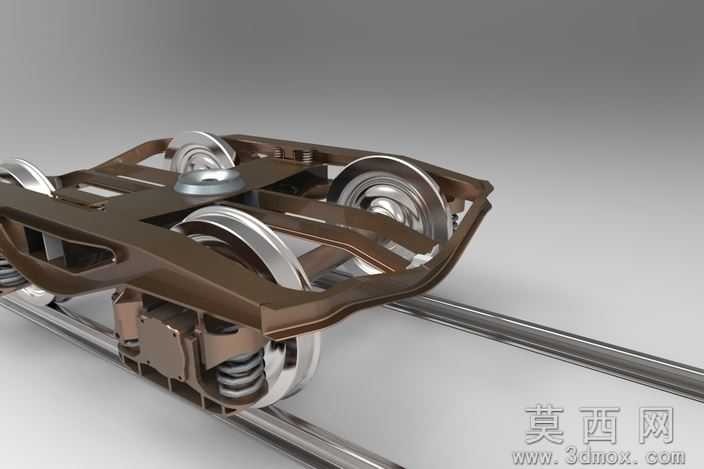

本模型为轨道车辆走行部核心部件转向架的完整三维设计成果，采用SolidWorks软件完成全参数化建模，同时输出STEP、IGES通用格式文件，可适配多数主流三维CAD软件打开编辑，满足不同设计场景的使用需求。建模过程严格遵循轨道车辆转向架的真实结构比例，从构架主体、轮对组件、一系悬挂弹簧、轴箱定位装置到制动安装位均做了精细化还原，每一处结构特征都对应实际部件的功能设计，没有冗余的无效几何特征，模型拓扑结构规整，无破面、重叠面等建模缺陷，可直接用于后续的结构仿真、装配干涉检查、工程图导出等设计环节。渲染阶段采用哑光金属材质模拟铸钢构架的质感，对弹簧、轴箱等部件做了差异化的材质区分，通过柔和的环境光影呈现部件的装配层次，清晰展示各组件的装配位置与连接关系，直观呈现转向架的整体结构布局。设计思路围绕转向架承载、导向、缓冲的核心功能展开，构架采用成熟的H型焊接结构设计，预留了二系悬挂、牵引装置的安装接口，轮对与轴箱的配合结构完全符合轨道车辆的走行精度要求，一系弹簧的排布方式充分考虑了垂向载荷的均匀分配，能够有效缓冲线路运行带来的冲击振动。模型完整还原了转向架各部件的装配逻辑，从轮对的压装定位、弹簧的安装座结构到轴箱的固定方式都严格参照实际产品的装配关系，可用于轨道交通装备的教学演示、设计方案评审、新产品结构参考等场景，帮助使用者快速理解轨道车辆走行部的结构原理，也可作为相关设计项目的基础参考模型，缩短前期结构设计的周期。
