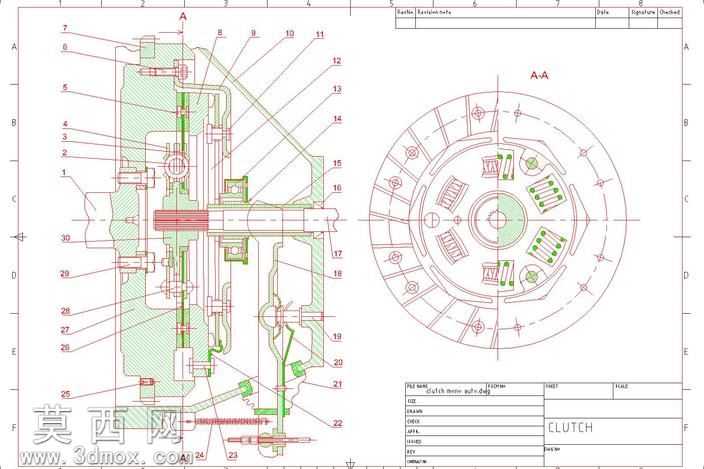

单板式汽车离合器结构设计三维模型

本模型为单板式摩擦离合器，采用三维建模软件完成全参数化结构设计，完整还原了离合器总成的全部装配关系与细节特征。建模过程中首先搭建核心传动主轴的基准轴系，以主轴为装配基准依次构建从动盘本体、摩擦衬片、压盘、膜片弹簧、分离轴承、离合器盖等核心零部件，所有零件均按照实际机械加工公差要求设置配合间隙，保证虚拟装配状态下各运动部件无干涉。模型对摩擦衬片的波浪形弹簧钢片结构、膜片弹簧的锥度指状分离结构、扭转减振器的阻尼弹簧布置都做了精细化还原，从动盘上的减振弹簧槽、压盘的散热通风槽、离合器盖的安装定位孔等细节特征均完整呈现，未做简化省略。材质渲染阶段，针对不同零部件匹配对应材质属性：摩擦衬片采用高摩擦系数的非金属复合材料质感，压盘与飞轮贴合面做铸铁磨砂质感处理，膜片弹簧设置为弹簧钢的金属哑光质感，分离轴承做轴承钢的高亮金属质感，传动主轴做调质钢的氧化发黑质感，各部件材质区分清晰，可直观分辨不同零件的功能分区。结构设计上采用常接合式单片摩擦结构，依靠膜片弹簧的预紧力实现压盘对从动盘的压紧，传递发动机输出扭矩，分离时通过分离轴承推动膜片弹簧指端，带动压盘后移解除压紧力实现动力切断，模型完整还原了接合与分离两个状态的运动行程逻辑，可用于演示离合器的工作原理。建模过程中对从动盘的轴向缓冲结构做了参数化设置，可通过调整波形片的弹性参数模拟不同压紧力下的接合平顺性，同时对压盘的散热筋结构做了优化设计，保证离合器频繁接合工况下的散热能力，所有紧固件、定位销等标准件均采用对应国标参数建模，装配层级清晰，可直接导出工程图用于生产参考。
