多工位全自动纸杯成型生产设备三维模型

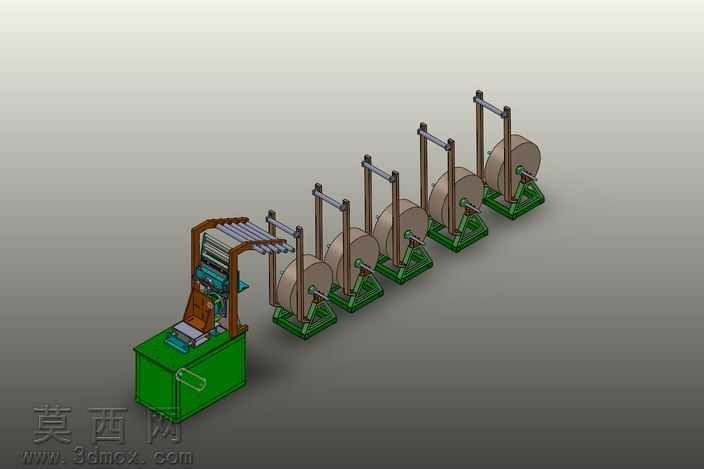

本模型为多工位全自动纸杯成型生产设备，采用三维参数化建模方式完成整体装配搭建，建模过程中严格遵循纸杯生产工艺的实际工位排布逻辑，将原纸放卷、扶轮送进、纸张成型、杯体粘合、底部压合、成品输出等全流程功能模块进行1:1比例还原。模型渲染阶段针对不同功能部件赋予差异化材质属性：设备主体机座采用哑光工业绿烤漆材质，还原实体设备的金属机架涂装质感；放卷辊轴、传动杆件采用抛光不锈钢材质，体现金属加工件的光洁表面特性；气动管路、液压元件采用深色工程塑料与金属接头组合材质，清晰区分气路、液路与机械传动结构；送纸扶轮、夹持机构采用硬质合金材质表现，突出执行部件的耐磨属性。结构设计上，模型完整呈现了六组原纸放卷架的排布方式，每组放卷架配备独立的张力调节结构与导向辊组，可适配不同克重的纸杯原纸输送需求；主机成型区域整合了振动碗给料机构，可完成纸杯底部原片的自动排序上料，搭配德-卷取机、RE-卷取机构实现纸张的定长输送与精准定位；气动ROBATIC夹持器可完成纸张的抓取、移送与定位动作，挑和地方、材料处理模块实现杯身纸张的预折与涂胶前定位；设备搭载全自动电子控制器与VERIUS TYPOE传感器组，可实时监测各工位的运行状态、物料到位情况与加工精度，配合机气动、液压驱动系统实现全流程无人化运行。建模过程中对各运动部件的装配约束进行了完整定义，可直观演示原纸从放卷到成品纸杯输出的完整运动流程，各功能模块的连接关系、传动路径均按照实际设备的机械原理搭建，无结构干涉问题，可用于纸杯生产设备的结构原理展示、产线布局规划与教学演示场景。
