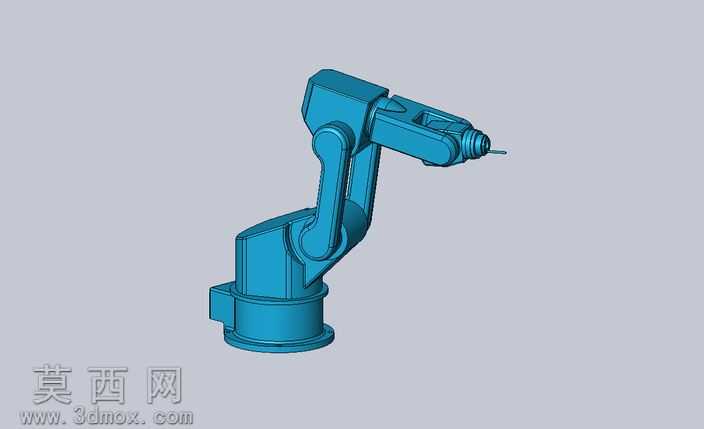

六轴关节式工业机械臂三维设计模型

本模型为六轴关节式工业机械臂的三维设计成果，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循工业机械臂的实际设计逻辑，从基座固定结构开始，依次完成腰转关节、大臂摆动关节、小臂摆动关节、腕部旋转与摆动关节的结构搭建，每一处关节的连接结构、传动避让空间都经过严谨的尺寸校核，确保各关节在理论运动行程内不会出现结构干涉。模型外观采用统一的工业蓝哑光材质进行渲染表现，还原了工业机械臂常规的涂装质感，基座部分设计有标准的安装固定孔位，可直接匹配生产线的安装基座尺寸，大臂与小臂的壳体结构采用轻量化的筋位设计，在保证结构刚性的前提下尽可能降低臂体自重，提升机械臂的负载自重比。末端执行器接口采用通用的法兰安装结构，可适配焊枪、夹爪、吸盘等多种不同的作业末端，满足焊接、搬运、码垛、喷涂等多场景的工业作业需求。建模过程中对每一个旋转关节的转轴位置都做了明确的基准定义，可直接导入运动仿真模块添加驱动参数，完成机械臂的运动轨迹模拟、工作范围校核、负载受力分析等后续设计验证工作。整体模型的结构拆分清晰，底座、腰座、大臂、小臂、腕部、末端接口等各个部件都为独立的实体特征，方便后续根据实际设计需求修改臂长参数、关节尺寸，适配不同负载等级、不同工作半径的机械臂设计需求，模型的倒角、圆角等工艺细节都按照实际钣金与机加工零件的工艺要求做了处理，不存在尖锐的非工艺边角，符合工业产品的实际生产设计规范，可作为工业机器人设计、自动化生产线方案展示、机械原理教学的参考三维模型使用。
