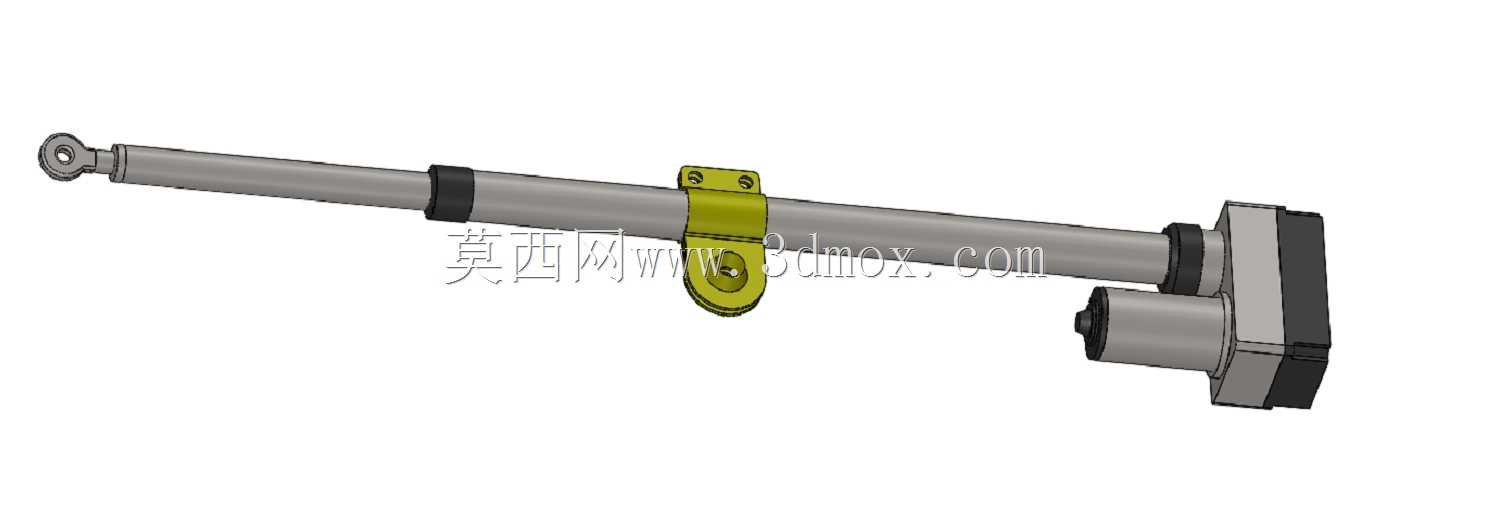

线性驱动推杆执行机构三维结构

这款线性驱动推杆执行机构，主要面向需要直线往复推拉动作的工业配套场景，常见于自动化生产线工位调节、智能仓储设备的货位抬升、专用车辆的舱门启闭、户外作业装备的姿态调整等工况，能够将电机的旋转运动通过内部传动结构转化为稳定的直线输出力，替代传统的气缸、液压缸执行方案，在无气源、无液压站的部署场景下具备更强的适配性，同时不会出现油气泄漏的运维问题，清洁度表现更适配食品加工、医药生产等对环境洁净度有要求的作业场景。从功能特性来看，该执行机构集成了驱动端、传动杆体、安装固定座与末端铰接接头几个核心部分，驱动端采用封闭盒式结构设计，能够对内部的驱动电机、减速齿轮组形成有效防护，避免作业环境中的粉尘、水汽侵入内部传动腔，提升复杂工况下的运行可靠性；杆体部分采用分段式套接结构，在保证伸出行程的同时尽可能压缩收纳状态下的整体长度，适配安装空间局促的部署场景；中部设置的带铰接孔固定座，能够将杆体稳定固定在设备机架上，同时允许杆体在推拉过程中产生小角度的自适应偏转，抵消安装面的平行度误差，避免杆体承受额外的径向弯矩导致传动卡滞或杆体弯曲变形；末端的球铰式连接头，能够与被驱动部件形成柔性连接，进一步补偿安装对位偏差，降低传动过程中的别劲损耗。在设计思路上，这款结构优先平衡了输出稳定性与安装便捷性，驱动端与杆体采用同轴布局，尽可能缩小整体径向尺寸，让机构能够嵌入狭窄的设备内部空腔安装；固定座的位置经过受力校核，设置在杆体靠近驱动端的受力平衡点位置，能够在推杆满负载伸出时，将杆体的悬臂挠度控制在合理范围内，避免长行程下杆体晃动影响推拉精度；所有外部连接部位都做了圆滑过渡处理，没有尖锐凸起，避免安装调试过程中剐蹭操作人员，同时也减少了积尘死角，方便日常运维清洁。从安装边界来看，该机构收纳状态下整体沿杆体轴向的长度适配中小行程的推拉需求，驱动端的方形壳体具备多个安装平面，既可以通过中部固定座做铰接安装，也可以通过驱动端的壳体平面做刚性固定，末端接头的铰接孔尺寸适配通用的连接销轴，不需要额外定制转接件就能够与多数常规设备的驱动点位对接，杆体的外径尺寸经过优化，在保证结构强度的前提下尽可能缩小，不会占用过多的设备内部布置空间，能够灵活适配不同设备的安装空间约束。
