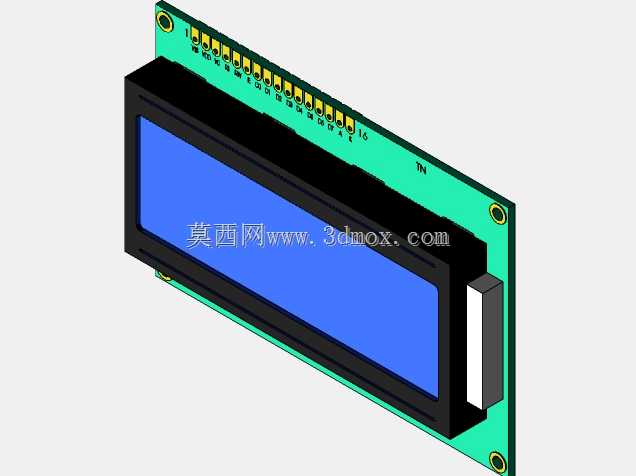

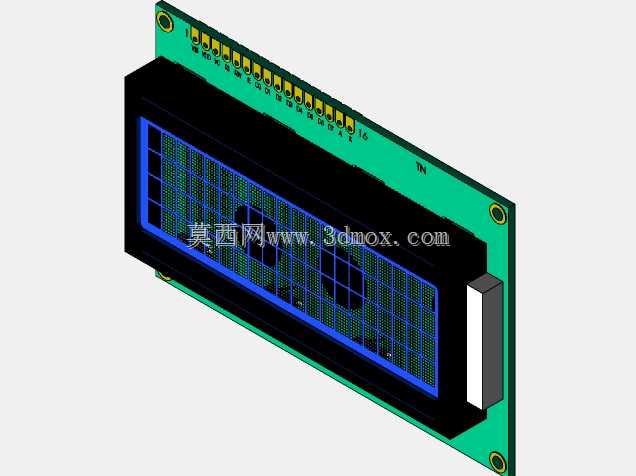

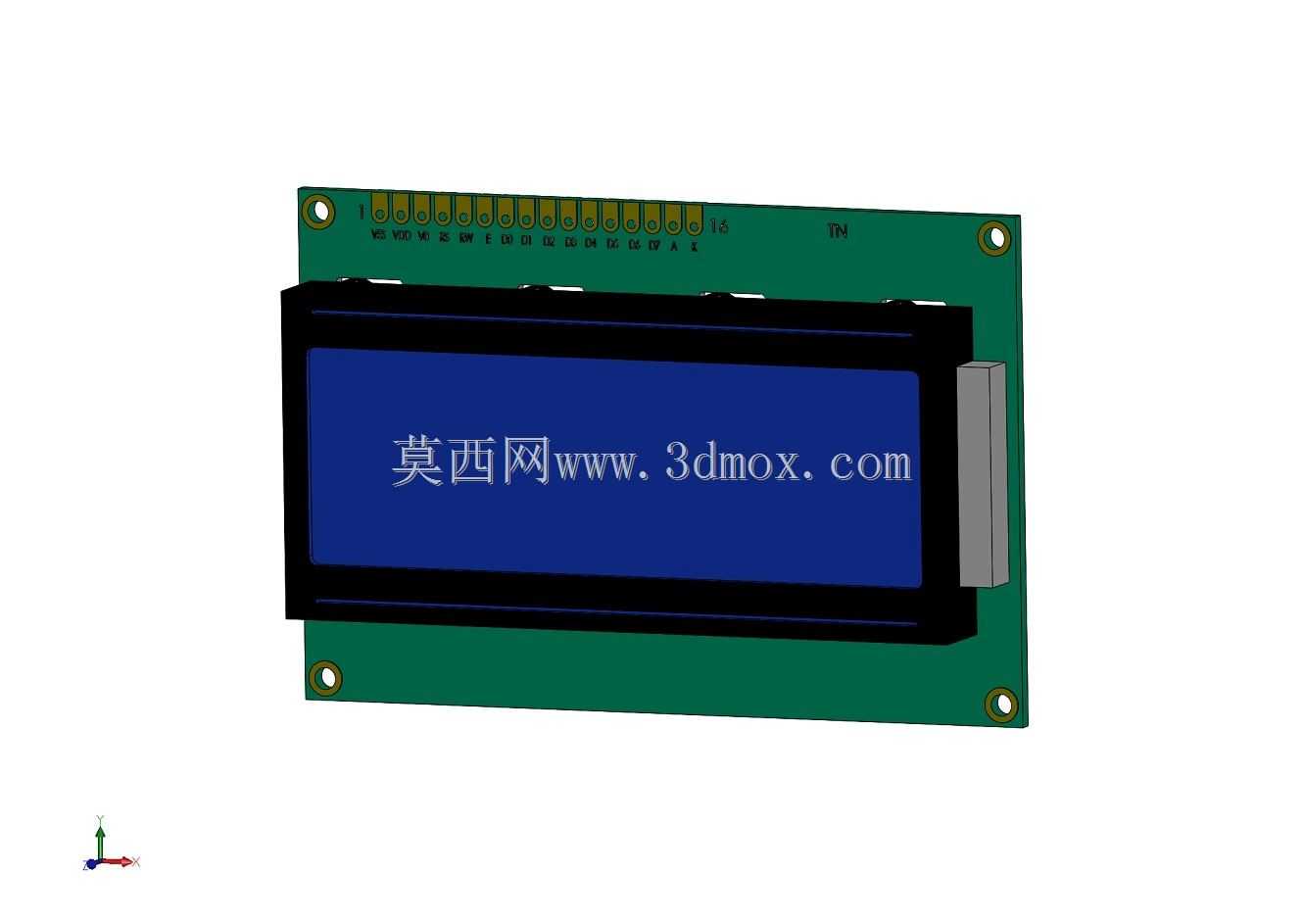

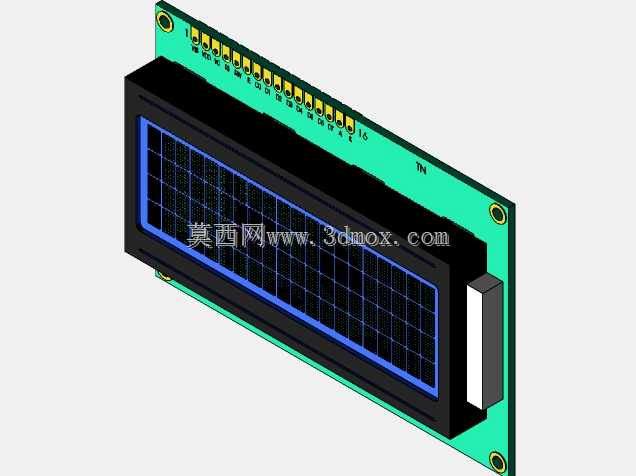

4行20字符字符型液晶显示模块结构设计

　　在嵌入式控制、工业终端、小型通讯设备的人机交互环节，字符型液晶显示模块是承担基础信息输出的核心部件，本次呈现的4行20字符规格LCD模组，是针对小空间安装场景优化的成熟显示方案。从实际工程选型角度看，这类模组不需要复杂的图形显存驱动，仅靠标准并行接口就能完成字符输出，对主控芯片的资源占用极低，非常适合用在通讯基站信号采集终端、工业传感器数显单元、小型程控交换机面板、嵌入式测试仪器这类不需要复杂图形显示，只需要稳定输出状态参数、指令提示、故障代码的设备上。

　　设计过程中首先要平衡显示视窗与安装边界的关系，这款模组的整体外形尺寸控制在87mm×58mm×13.6mm，属于同规格字符屏里厚度控制较优的方案，PCB基板四角预留了标准M3安装孔位，孔位距板边的距离符合通用电子装联规范，不需要额外设计转接支架就能直接固定在设备面板内侧，视窗区域的黑胶封边做了窄边处理，面板开孔只需要比液晶玻璃可视区域每边多预留2mm的密封余量，就能满足前面板IP54防护的装配要求。

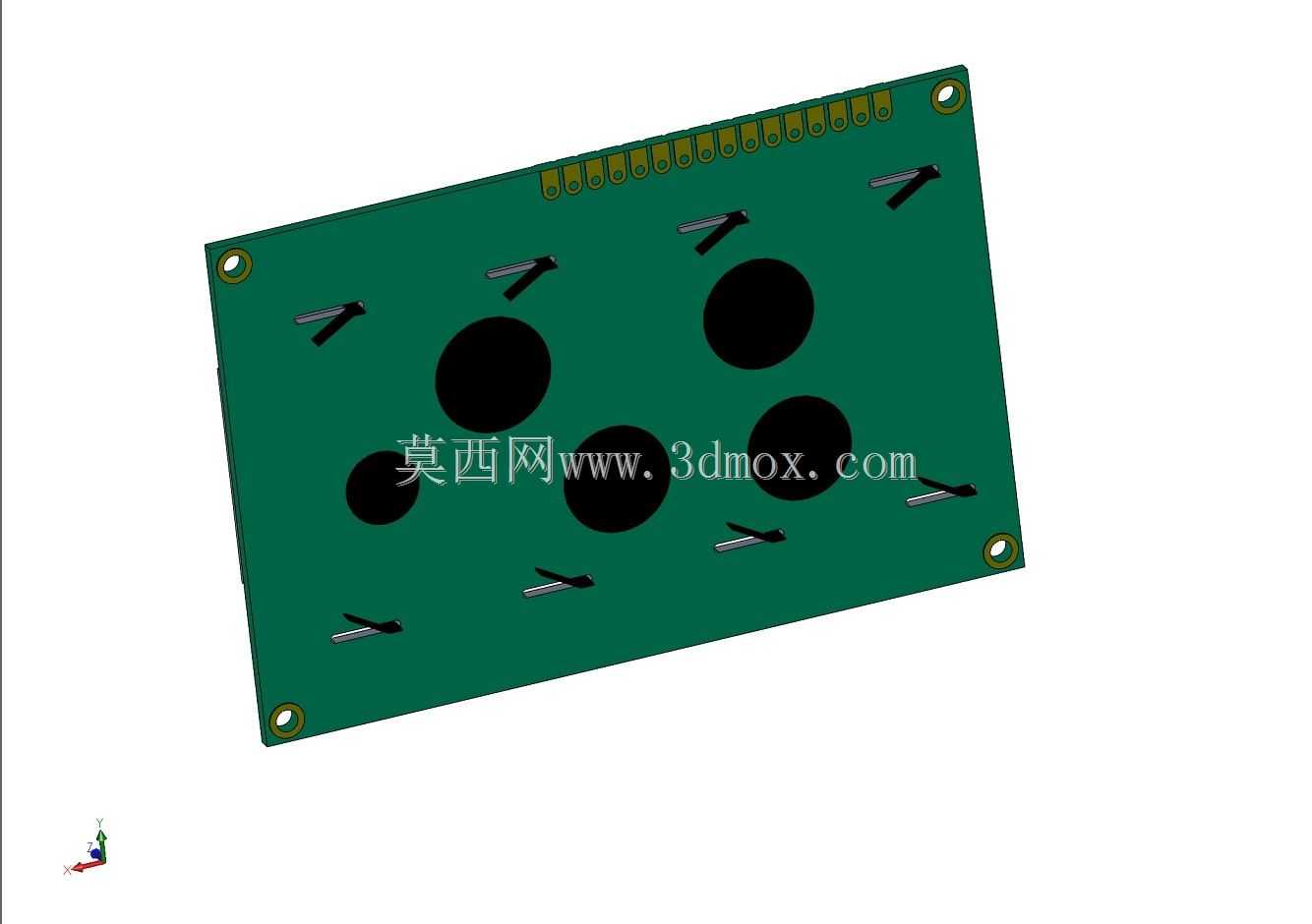

　　结构分层上，模组从上到下依次是偏光片保护层、液晶玻璃层、导电胶条连接层、背光导光层、PCB驱动基板，金属压框采用0.4mm厚的冷轧钢板冲压成型，四个压脚直接卡在PCB基板的定位缺口上，不需要螺丝固定就能保证各层之间的贴合压力均匀，避免长期使用后因为震动导致导电胶条接触不良，出现字符缺划的问题。背光部分采用侧置LED灯珠搭配乳白色导光板的方案，相比直下式背光厚度减少了近4mm，同时导光板表面的网点做了密度渐变处理，整个显示区域的亮度均匀度能达到85%以上，不会出现边缘亮中心暗的情况，在工业车间的常规照明环境下，不需要额外增加遮光罩就能清晰读取屏幕上的字符。

　　引脚接口采用16Pin单排直插排针设计，排针间距为标准2.54mm，兼容市面上绝大多数通用LCD驱动板的接口定义，其中8个数据引脚、3个控制引脚的排布完全符合HD44780控制器的标准规范，工程师在做硬件设计时不需要重新绘制引脚封装，直接调用标准库就能完成原理图设计，能大幅缩短硬件开发周期。PCB基板上的驱动芯片采用邦定封装工艺，芯片直接绑定在基板上并用黑胶密封，相比SOP贴片封装的驱动芯片，抗震动性能更好，在有持续震动的工业设备上使用时，不会出现芯片引脚脱焊的故障。

　　实际装配验证阶段需要注意几个细节：首先是液晶玻璃与金属压框之间预留了0.2mm的缓冲间隙，装配时不能过度按压视窗中心位置，避免玻璃受力破裂；其次是排针焊接时的温度不能超过260℃，焊接时间控制在3秒以内，防止高温传导到模块内部损坏导电胶条或者背光LED；另外模块的安装方向要注意视窗的偏光片视角，这款模组采用6点钟视角设计，也就是操作人员站在屏幕正前方略微俯视的角度下对比度最佳，安装时要根据设备的实际操作高度调整模块的固定角度，避免出现视角偏差导致的字符发虚、对比度不足的问题。

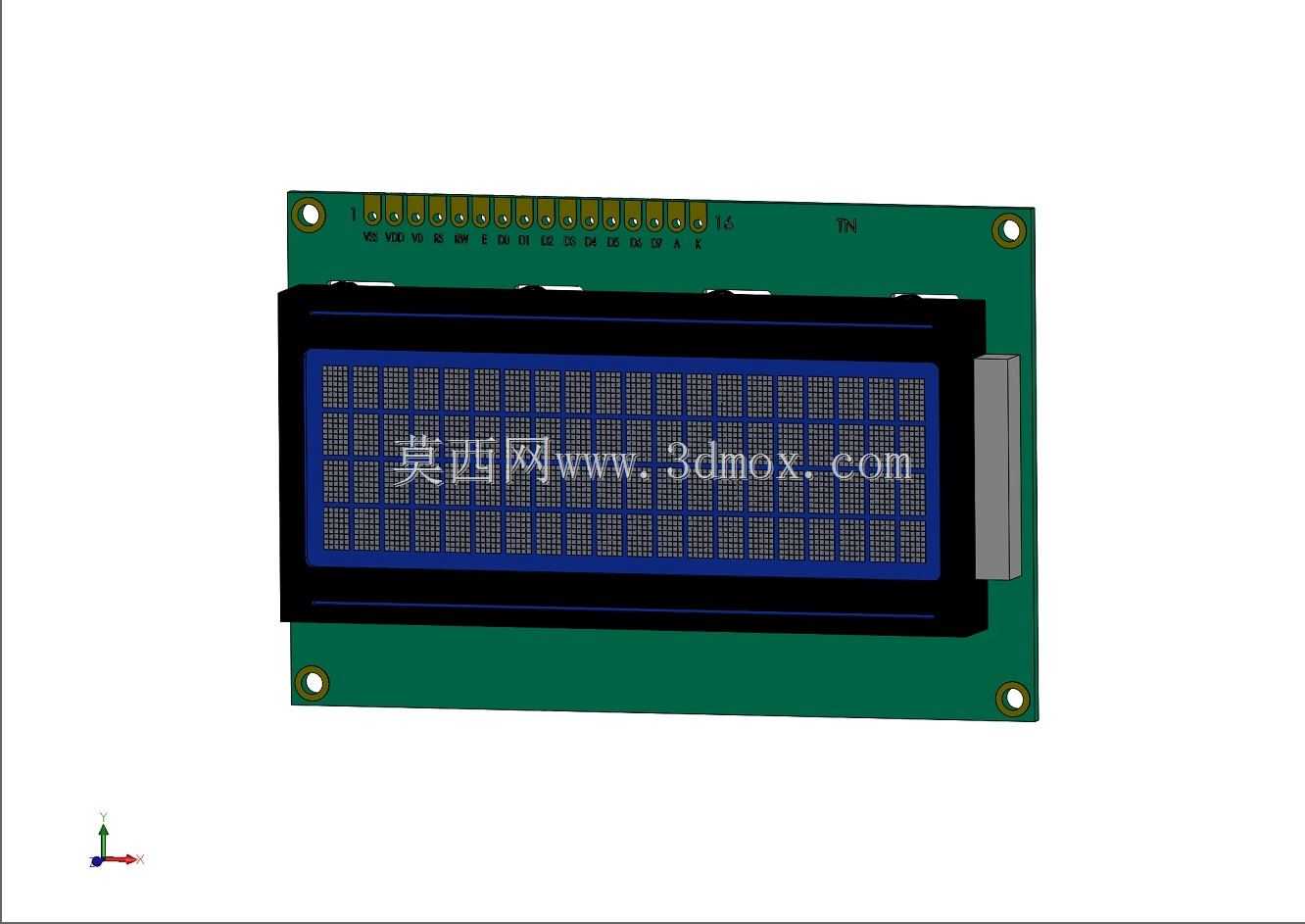

　　从功能特性上看，这款模组内置了标准ASCII字符库，同时支持用户自定义8个5×8点阵的特殊字符，可以满足显示单位符号、简单状态标识的需求，4行20字符的显示容量刚好可以同时放下4组实时参数，比如通讯设备的信号强度、在线端口数量、数据传输速率、设备运行温度这四类核心信息，不需要翻页就能让操作人员一次性获取所有关键状态，相比2行16字符的同类型模组，信息展示效率提升了一倍以上，同时整体尺寸并没有增加太多，非常适合在面板空间有限的小型通讯设备上使用。

　　在可靠性设计方面，模组的工作温度范围覆盖了-20℃到70℃，可以满足绝大多数非极端户外场景的使用需求，PCB基板表面做了喷锡处理，焊盘的抗氧化能力强，长期在潮湿的工业环境下使用也不会出现焊盘氧化导致的接触不良问题，背光LED的额定工作电流控制在15mA，在保证足够亮度的前提下，连续工作寿命可以达到5万小时以上，基本能覆盖一般工业设备的全生命周期使用需求，不需要后期更换背光组件。
