多联式电气接线端子排结构设计

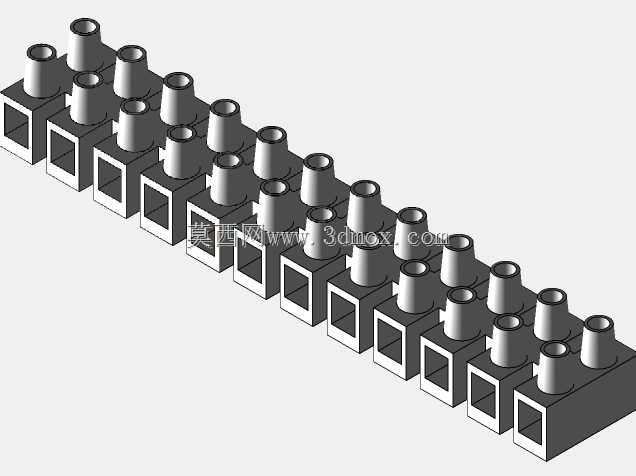

　　在低压电气布线、通讯设备内部接线、工业控制柜配线场景中，多联接线端子是实现导线快速对接、回路分接的核心基础配件，本次设计的多联式端子结构，针对小电流信号回路、控制回路的接线需求做了结构优化，适配6平方及以下线径的导线压接需求，解决了传统单孔端子排布零散、接线后导线受力易松脱、相邻端子绝缘间隙不足的常见问题。从结构布局来看，该端子采用整体式基座拼接设计，单联端子单元为方形绝缘基座，上部设置锥形导线插入口，入口处做了圆角导向处理，导线剥线后可直接对准插入，无需额外扩孔对位，下部为方形中空腔体，内置导电铜件与压线弹片结构，当导线插入到位后，弹片自动卡紧导线铜芯，配合侧面的锁紧结构可实现导线的抗拉固定，

　　避免设备运行过程中受振动拉扯导致接线松脱、回路断电的故障。多联拼接的结构设计让端子单元可根据实际回路数量灵活增减，本次呈现的16联规格可同时实现16组回路的独立接线，相邻端子单元之间设置了绝缘隔离肋，肋板高度超出导电件安装位3mm，可有效避免相邻接线端的飞弧、短路风险，绝缘基座采用阻燃工程塑料材质，可耐受120摄氏度的长期工作温度，满足常规工业电气、通讯设备的内部布线温升要求。安装边界方面，该端子排的整体安装基面为平直底面，可通过基座两侧的安装孔直接固定在设备内部的安装梁或绝缘安装板上，单联端子的中心间距为8mm，整体16联排布后的总长度为128mm，基座宽度为12mm，总高度（含上部接线端口）为22mm，

　　安装时预留的接线操作空间需在端子上部留出至少30mm的高度，方便螺丝刀操作锁紧结构、导线插入作业，相邻端子排之间的横向安装间隙不小于5mm，保证绝缘距离满足低压电气的安全规范要求。从设计思路上，该端子结构摒弃了传统螺丝压线的复杂结构，采用直插式锁紧的导电结构，减少了接线时的螺丝旋转操作步骤，单根导线的接线时间可缩短60%以上，同时导电件采用锡磷青铜材质，表面镀镍处理，既保证了导电接触的低电阻特性，又提升了抗氧化、抗腐蚀能力，长期使用后接触电阻不会出现明显上升，适配通讯设备长期不间断运行的可靠性要求。在实际应用中，这类端子排可广泛用于通讯基站内部的信号回路接线、工业PLC控制柜的IO端子分接、小型电气设备的内部电源回路对接，

　　相比传统的接线柱、焊接接线方式，该结构的端子排可实现免焊接快速接线，后期维护时更换导线、调整回路也更加便捷，无需对相邻回路做拆线处理，单回路的维护操作不会影响其他回路的正常导通。结构细节上，上部的锥形接线端口除了导向作用外，端口内壁做了防滑纹路处理，当导线插入后，即使未完全锁紧，也可临时固定导线位置，方便批量接线作业时的临时定位，基座底部设置了定位卡槽，可直接卡装在标准35mm电气安装导轨上，也可通过螺丝直接固定，适配两种主流的电气安装方式，无需额外的安装转接件。绝缘基座的边角位置全部做了R1.5的圆角处理，避免安装、接线作业时尖锐边角划伤操作人员，同时也减少了基座受外力冲击时的应力集中点，提升整体结构的抗冲击能力，在设备运输、安装过程中不易出现基座开裂、破损的问题。导电件的压线部位设置了防滑齿纹，当弹片压紧导线铜芯时，齿纹可嵌入铜芯表面，增大接触摩擦力，即使导线受到纵向拉扯，也不会出现松脱、接触不良的问题，导电件的导通电阻控制在5毫欧以内，单联端子可长期承载16A的额定工作电流，满足小功率电源回路、控制信号回路的载流要求。
