食品加工洗选输送一体机SolidWorks设计

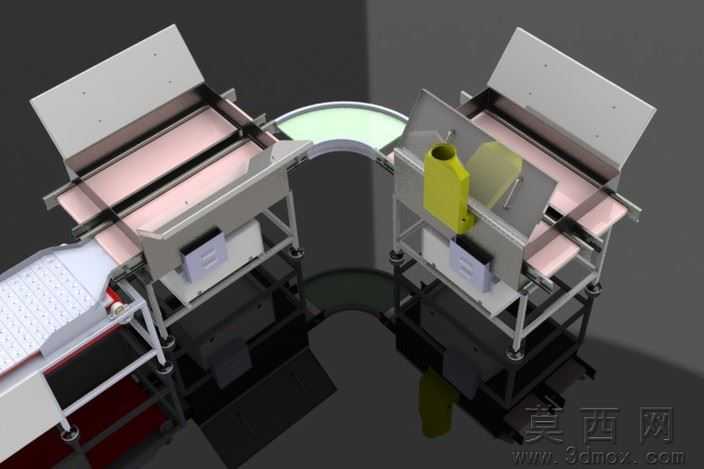

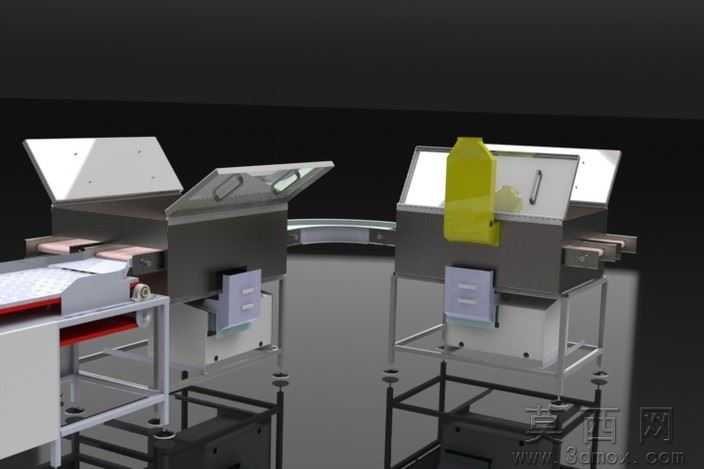

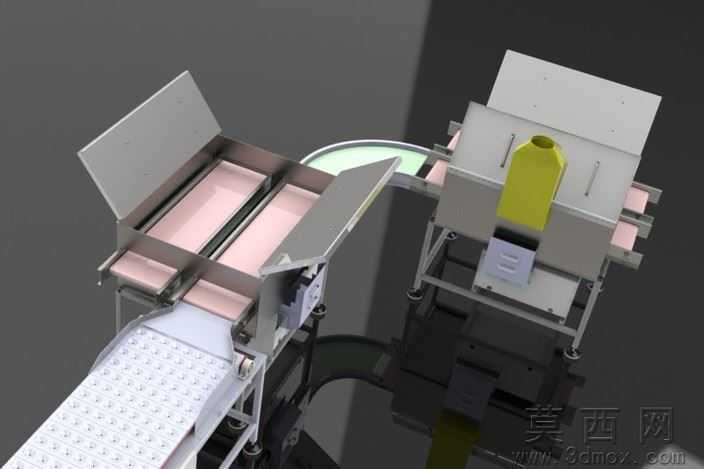

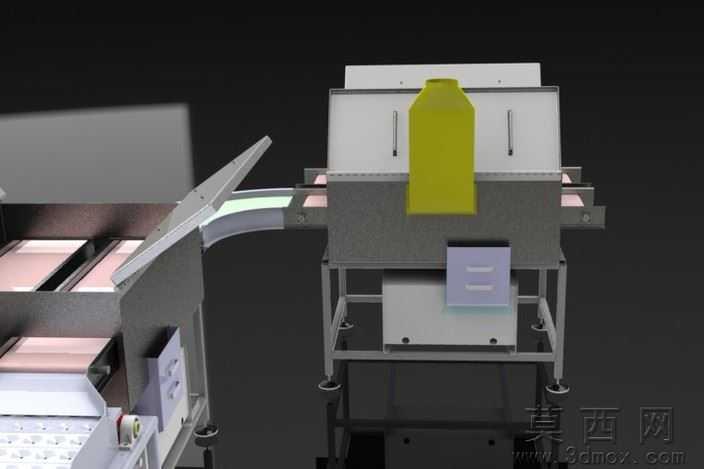

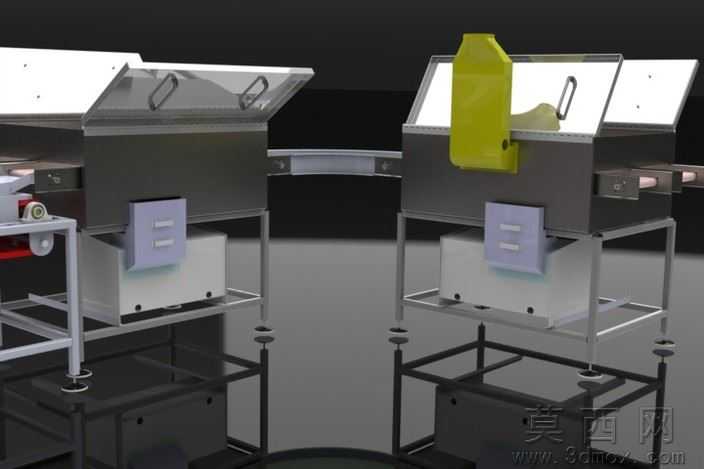

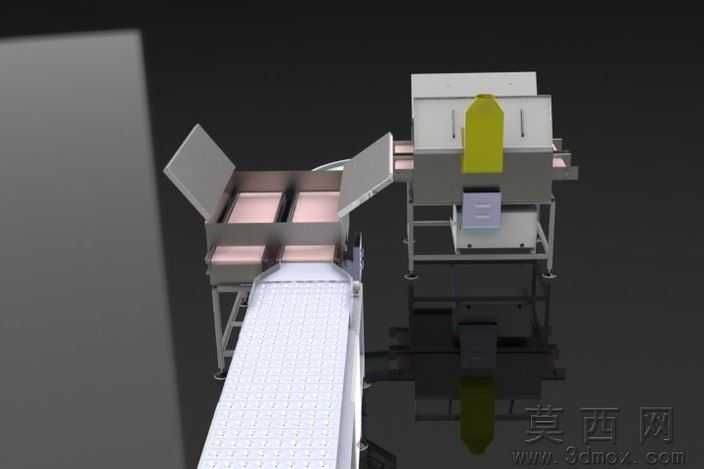

本模型为食品加工场景配套的洗选输送一体化设备，采用SolidWorks2010版本完成全参数化建模，建模过程遵循食品机械卫生设计规范，从整体布局规划到单个钣金折弯、型材框架、传动辊组、喷淋组件的零件建模，均严格按照实际生产设备的尺寸比例搭建，所有零件特征保留完整参数，可根据实际产能需求调整输送带宽、工位长度、喷淋角度等核心参数，无需重新绘制基础特征即可完成适配不同产线的改型设计。

参数设计层面，设备分为热洗工位、冷冲洗工位、输送排序工位三个核心功能段，输送段采用食品级平皮带搭配侧边导向挡板，避免加工物料在输送过程中掉落，热洗工位设置翻盖式防护结构，可减少清洗过程中热量散失与液体飞溅，冷冲洗工位配置多组定向喷淋头，可对经过热洗的物料外壳进行全方位冲洗，后续衔接的排序输送段带定位凸点结构，可完成物料的有序排列与工位输送，各段输送速度可通过参数调整实现同步匹配，适配不同物料的清洗加工节拍。

渲染材质方面，模型渲染时与食品接触的部件均赋予304不锈钢材质，还原食品机械易清洁、耐腐蚀的材质特性，皮带部分采用食品级浅粉色PU材质，防护翻盖采用半透明磨砂PC材质，底部脚轮采用防滑橡胶材质，框架型材采用拉丝不锈钢材质，整体渲染效果贴近真实工业设备的视觉表现，可直观展示设备的外观布局与工位划分。

结构原理上，设备采用分段式模块化设计，各功能工位通过弧形过渡输送段衔接，物料首先进入热洗手盆工位完成高温预洗，去除物料表面附着的杂质与蜡质层，随后进入冷冲洗工位完成降温与二次清洁，最后通过排序输送段将物料整齐输送至下一加工工位，整体结构无清洁死角，所有外露部件均做圆角处理，符合食品加工设备的安全卫生要求，底部配置可调脚轮与支撑脚，既方便设备移位调整，也可在生产时保证设备放置稳定。

软件兼容层面，模型原生为SolidWorks2010格式，所有装配关系、配合约束完整无报错，可直接在SolidWorks2010及以上版本中打开编辑，也可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，方便不同软件使用场景下的二次开发与方案调整。

研发教学应用层面，该模型可作为食品加工输送设备的研发参考原型，帮助设计人员快速完成同类洗选输送线的方案搭建与结构验证，缩短设备研发周期；也可作为机械设计相关专业的教学案例，用于讲解模块化设备设计、食品机械卫生规范、输送线节拍匹配、钣金结构设计等知识点，帮助学习者掌握工业输送设备的设计思路与建模方法，同时也可用于食品加工厂的产线规划方案展示，直观呈现设备布局与生产流程。
