皮带输送机气动三通部件选择器结构

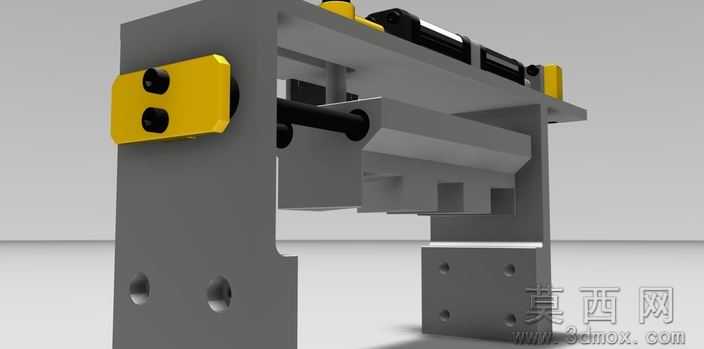

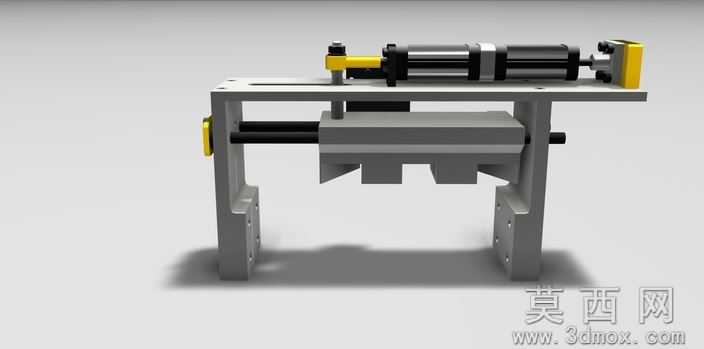

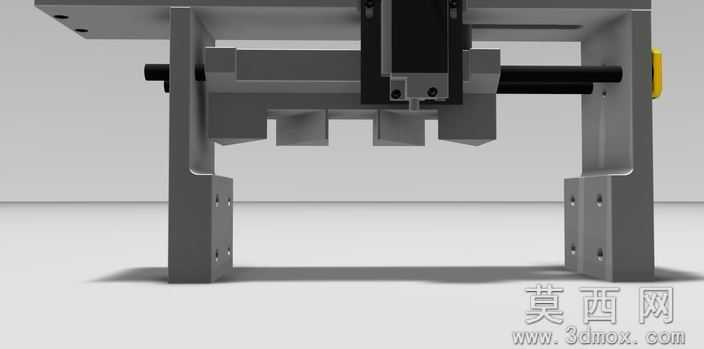

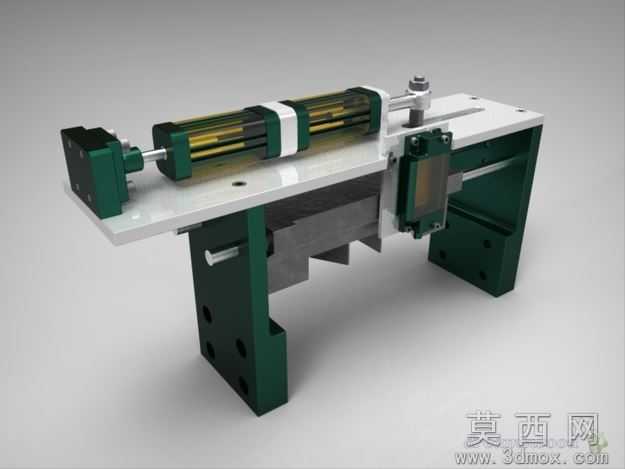

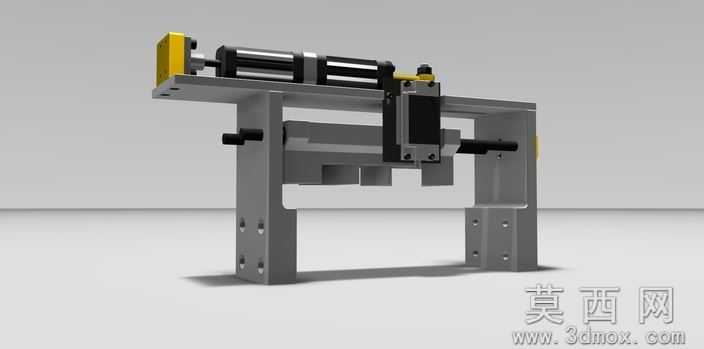

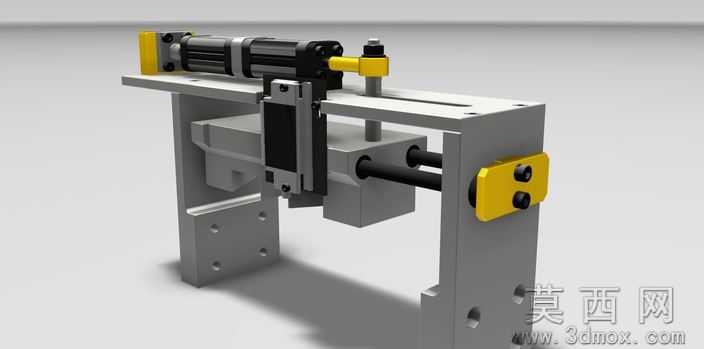

本模型为皮带输送机配套的气动三通部件选择器，建模阶段采用自底向上的装配设计流程，首先完成气动执行元件、导向光轴、安装机架、定位挡块等单个零件的特征建模，通过拉伸、切除、倒角、阵列等基础特征构建零件基体，针对气缸安装座的沉孔、导向轴的配合轴径、滑动块的卡槽等配合位置严格按照公差配合要求设定尺寸参数，完成零件建模后按照实际装配约束关系添加同轴、重合、平行等配合，模拟部件真实的装配逻辑，避免出现干涉错位问题。参数设计层面，模型整体安装尺寸适配常规轻型皮带输送机的机架宽度，气动元件选用标准缸径的常见气缸型号，导向轴直径、滑动块行程均按照皮带线物料分拣的常规需求设定，所有标准件参数均符合工业通用设计规范，可直接对接实际生产的选型需求。渲染材质方面，模型采用工业级写实渲染设置，机架结构件赋予哑光灰色金属烤漆材质，气缸缸筒赋予亮面黑色阳极氧化铝材质，端部防护块赋予明黄色工程塑料材质，导向光轴赋予抛光不锈钢金属材质，不同材质的粗糙度、反光度参数均按照真实物料特性调整，清晰区分不同功能部件，直观呈现部件的外观质感。结构原理上，该部件通过气缸的伸缩动作驱动滑动块沿导向光轴做直线往复运动，滑动块下端连接三通分料挡块，可在皮带输送物料的过程中切换物料的输送路径，实现不同品类物料的分拣选择功能，机架采用双侧立式安装板搭配横向连接梁的结构，保证整体运行的刚性，导向轴采用双轴平行布置，避免滑动块运行过程中出现卡滞偏斜，气缸端部设置缓冲结构降低动作冲击，保障部件运行稳定性。软件兼容层面，模型原生基于Autodesk Inventor2012版本创建，同时导出STEP、IGES、STL等通用三维格式，可兼容SolidWorks、UG、Pro/E、Catia等主流三维设计软件，不同软件导入后可保留完整的装配结构与几何特征，STL格式可直接用于3D打印验证，无需额外修复破面。研发教学应用层面，该模型可作为皮带输送分拣设备的设计参考案例，帮助机械设计从业者理解气动分料机构的设计逻辑，也可作为机械专业气动传动、输送机械课程的教学实例，用于讲解气动执行元件的应用、直线导向机构的设计、输送线分料结构的原理，同时也可用于设备改造项目中直接调取修改，缩短同类设备的研发周期，降低设计阶段的试错成本。
