3D打印机挤出端送料螺杆结构设计

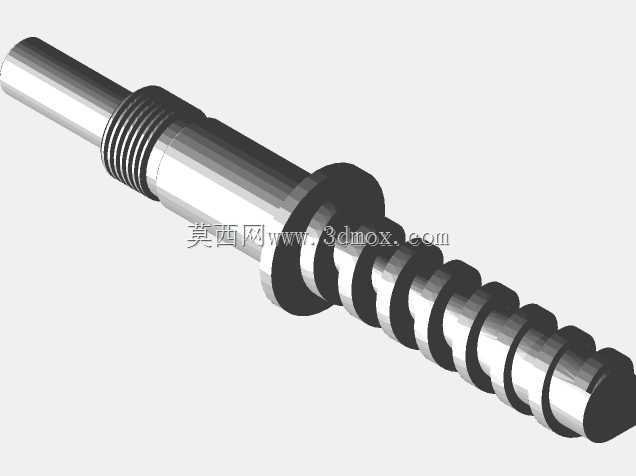

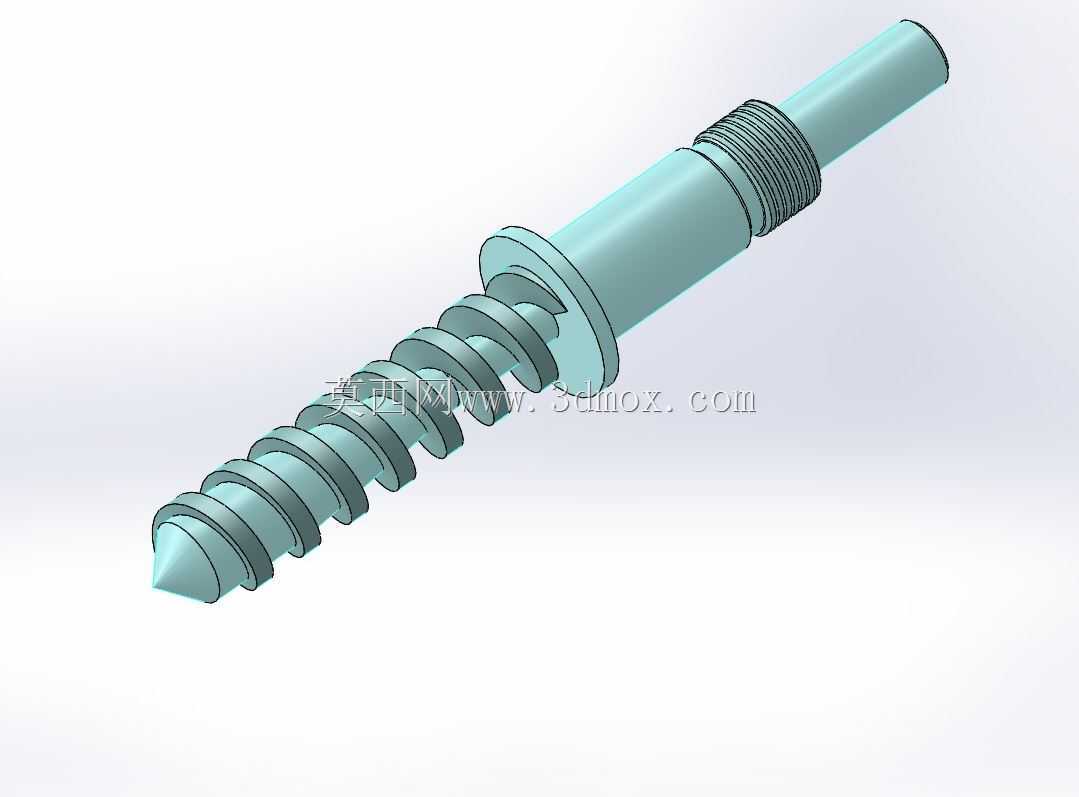

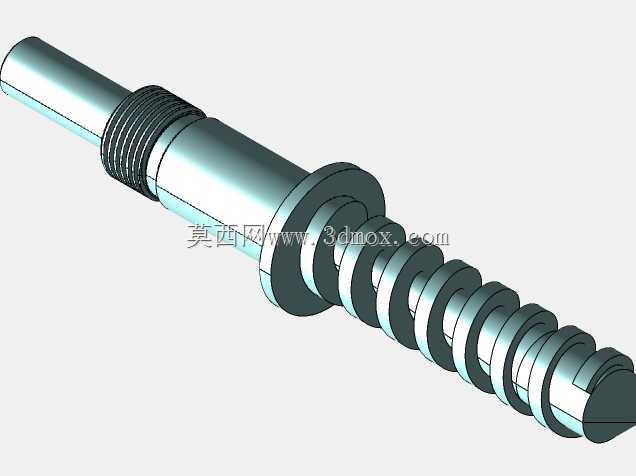

这款螺杆是熔融沉积型3D打印机挤出系统的核心做功部件，在桌面级FDM打印设备、小型工业级耗材挤出设备中承担着耗材输送、熔融压实、稳定出料的核心作用，直接决定打印过程中耗材供给的连续性、出料均匀度，最终影响成型件的层间结合强度、表面精度与尺寸稳定性。在实际打印作业场景中，固态丝状耗材从挤出机进料端导入后，会顺着螺杆的螺旋槽道向热端方向持续输送，过程中配合热端的温度场作用，耗材逐步从固态转化为熔融粘流态，螺杆的螺旋结构会持续对熔融态耗材施加稳定的轴向推送压力，避免耗材在喉管段出现打滑、回流、出料断续等常见问题，尤其在长时间连续打印、大流量快速打印、高填充率模型打印的工况下，稳定的螺杆送料结构能大幅降低堵头、出料不均、层厚错位等故障概率。从设计思路来看，这款螺杆采用变螺距分段式结构设计，进料段螺距更大、槽深更深，能够容纳更多固态耗材，增大耗材与螺杆表面的接触摩擦力，避免送料轮咬合耗材时出现打滑空转；中段为压缩过渡段，螺距逐步收窄、槽深递减，对逐步受热软化的耗材进行压实排气，避免熔融耗材内部裹带气泡导致打印件出现孔隙、强度不足的问题；末端计量段螺距最小、槽深最浅，能够精准控制单位时间内的耗材挤出量，保证出料压力稳定，匹配不同打印速度下的流量需求。外形与安装边界上，螺杆整体为长轴类结构，尖端采用锥形导向设计，能够顺畅将熔融耗材引导至喷嘴流道入口，减少流道内的物料残留死角；杆身中段设置限位轴肩，装配时可与挤出机的隔热衬套、轴承位精准贴合，保证螺杆的同轴度，避免高速转动时出现径向跳动导致的送料波动；尾端设置细径连接段与外螺纹结构，可与挤出机的驱动传动件、散热段结构配合安装，整体轴向尺寸适配常规桌面级3D打印机挤出机的安装腔体，不需要对原有设备结构做大幅改造即可替换原有送料结构，适配PLA、ABS、PETG等多种常见3D打印耗材的挤出作业需求。
