熔融沉积型3D打印机挤出热端结构设计

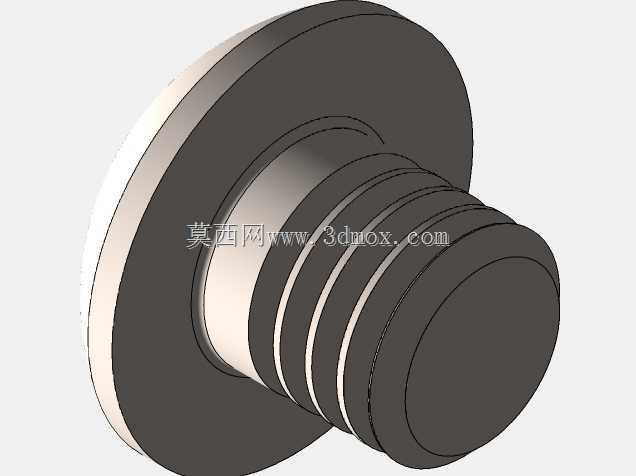

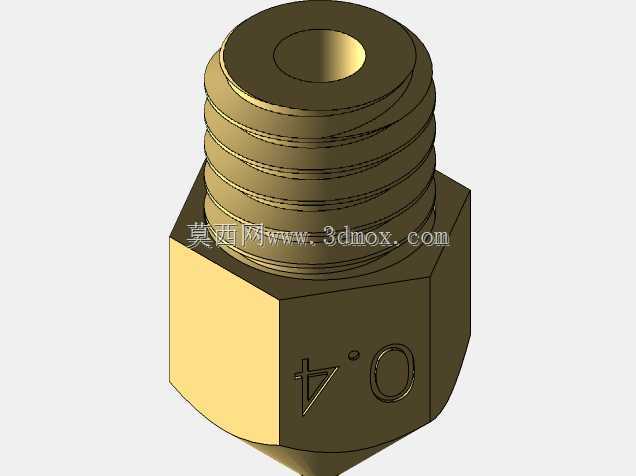

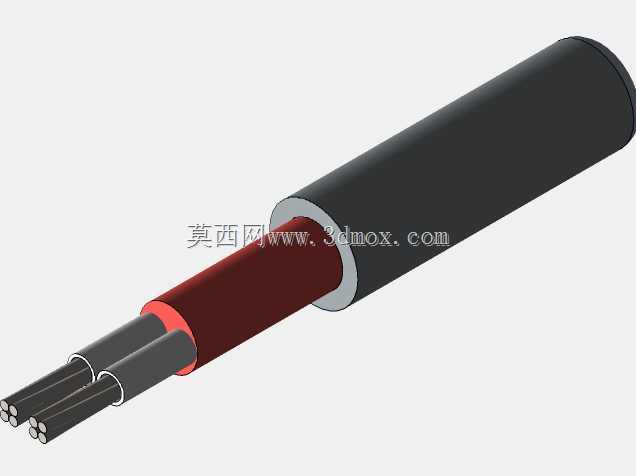

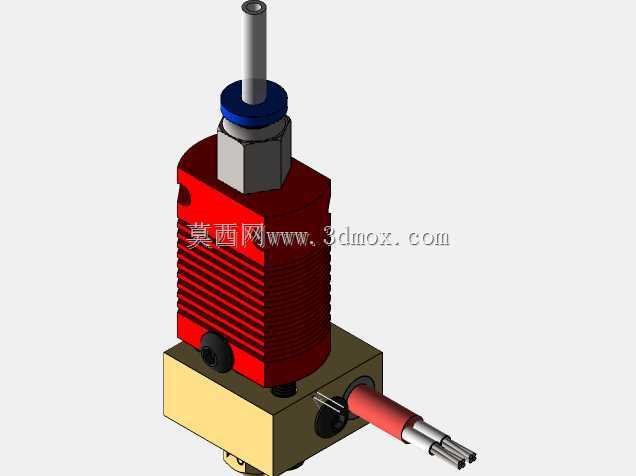

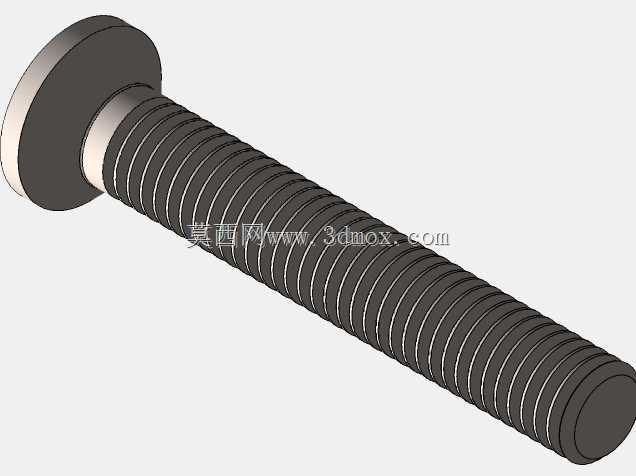

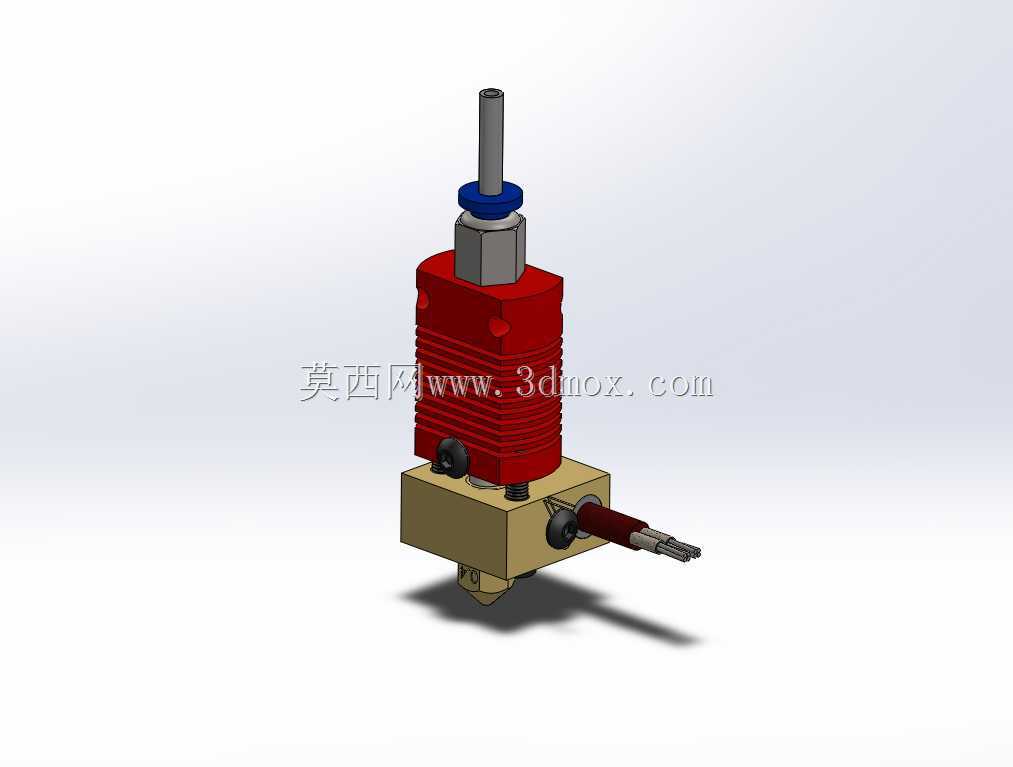

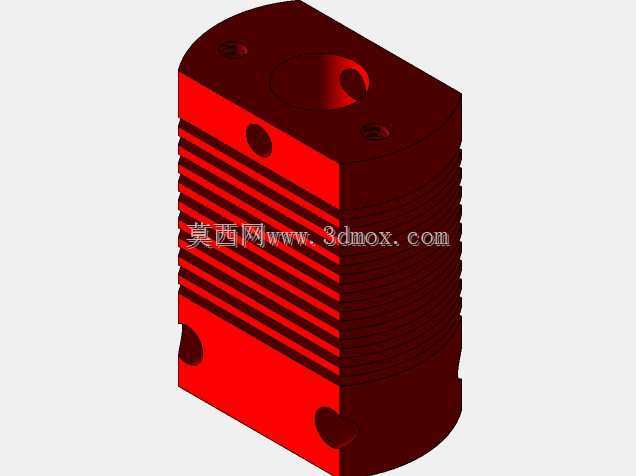

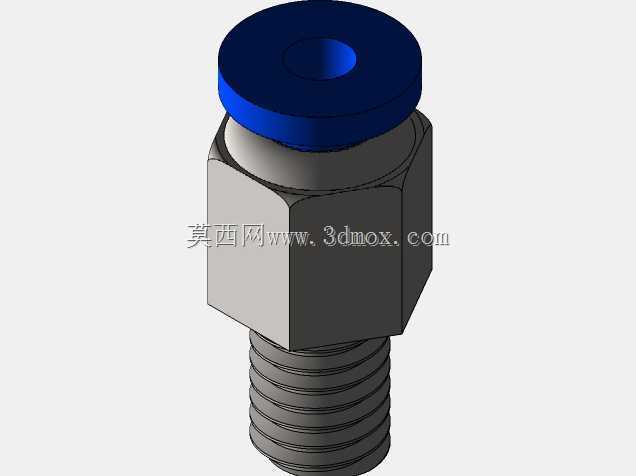

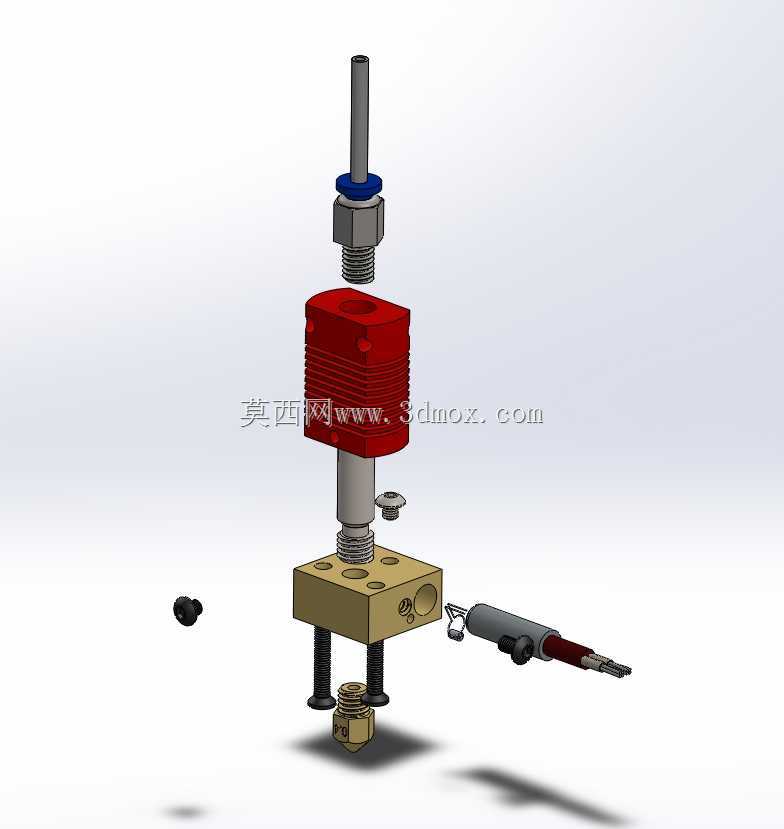

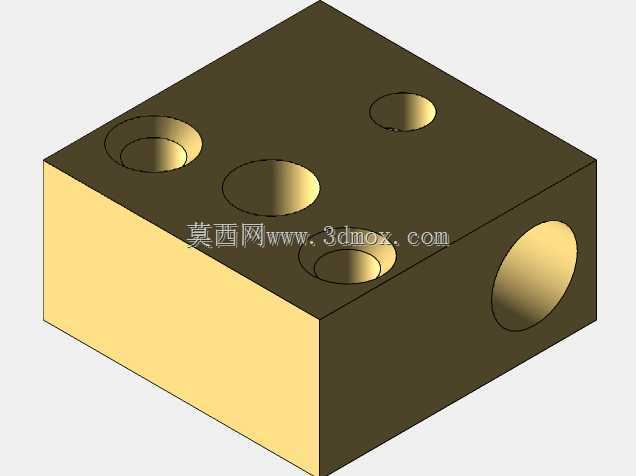

该结构是熔融沉积成型3D打印机的核心挤出执行部件，直接决定耗材熔融效率、出丝稳定性与打印成型精度，广泛应用于桌面级FDM3D打印设备、小型工业级增材制造装备、创客DIY打印改装场景，同时也适配教育实训类3D打印设备的核心部件替换与升级需求。作为耗材熔融挤出的核心单元，它承担着固态热塑性耗材输送、精准控温熔融、恒定压力出丝的核心功能，工作时固态耗材从上部散热段送入，经过喉管进入加热区域后被均匀加热至熔融温度，最终从底部喷嘴按设定路径挤出，完成三维实体的逐层堆叠成型。在功能特性设计上，该结构采用分段式温度隔离设计，上部带散热鳍片的散热段通过空气对流快速带走上传的热量，避免耗材在上段提前软化膨胀造成堵料故障；中部采用薄壁断热结构阻断加热块的热量向上传导，保证送料段耗材始终处于固态，维持送料轮的推送摩擦力稳定；下部加热块采用大接触面积的安装位，可同时适配加热元件与温度检测元件，保证加热区域温度均匀性控制在±1℃范围内，避免局部温度过高造成耗材碳化、或是温度不足导致熔融不充分引发的出丝断续问题。设计过程中优先考虑了部件的装配兼容性与维护便捷性，整体采用模块化堆叠装配逻辑，各部件通过标准螺纹连接，无需特殊工装即可完成拆装更换，喷嘴采用通用标准螺纹规格，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的作业要求。在安装边界与尺寸设计上，整体结构采用紧凑型立式布局，横向安装尺寸控制在极小范围内，可适配多数近程挤出、远程挤出的安装支架，侧面预留的加热元件安装位与走线槽，可避免线材与运动部件发生干涉，上部散热段的标准安装接口可直接匹配常见的挤出机固定座、气动快插接头，无需额外改装即可完成整机装配；底部喷嘴的突出高度经过精准核算，可保证打印过程中喷嘴与打印平台的距离调节余量充足，同时避免加热块剐蹭已打印的模型表面。结构中各部件的材质匹配经过针对性优化，散热段采用高导热铝合金材质提升散热效率，断热喉管采用低导热系数的合金材料减少热传导，加热块采用导热均匀的铜合金或铝合金材质保证温度一致性，喷嘴采用耐磨黄铜或硬化钢材质，可适配PLA、ABS、PETG甚至碳纤维填充等多种耗材的打印需求，兼顾常规打印的流畅性与 abrasive 耗材的使用寿命。
