小型工程塑料电缆防护牵引拖链结构

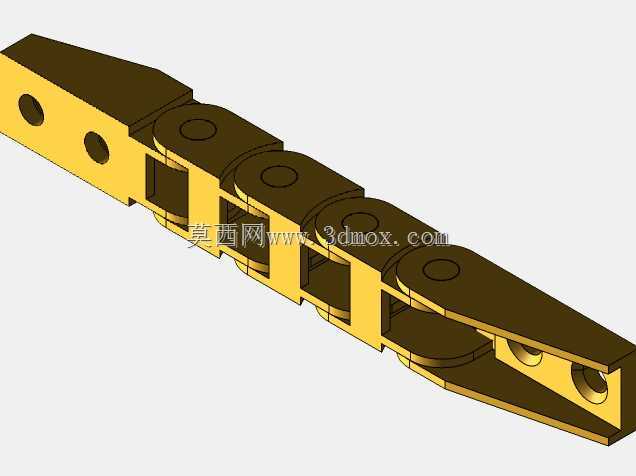

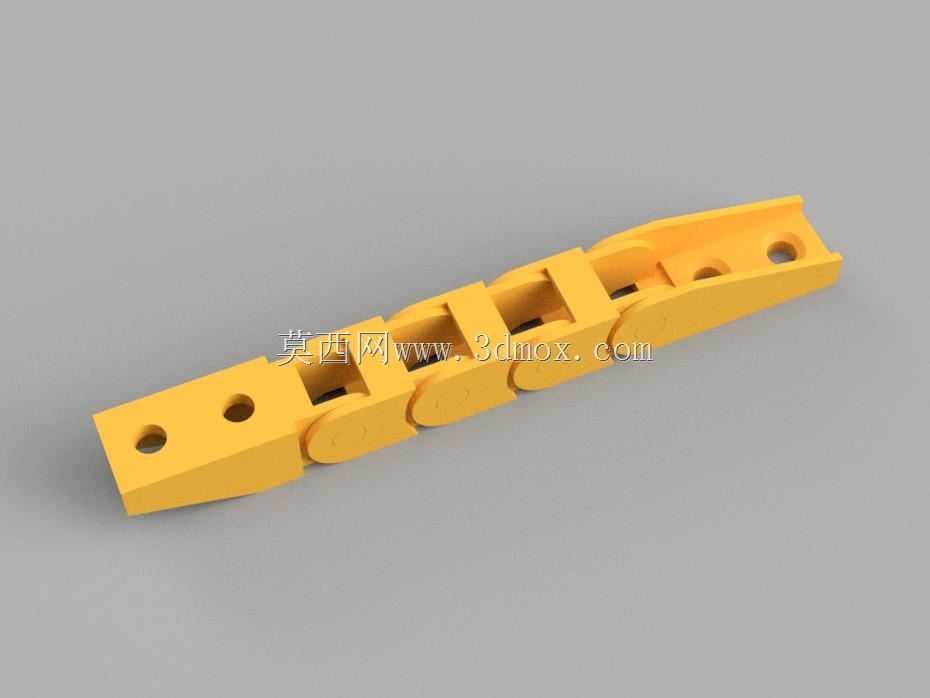

这款小型电缆拖链主要面向桌面级自动化设备、小型数控装置、3D打印设备等紧凑安装空间的线缆防护场景，在设备做往复直线或小曲率回转运动时，为内置的动力电缆、信号线缆、气动软管提供有序的牵引与防护，避免线缆在运动过程中出现拉扯磨损、弯折死折、散乱缠绕等问题，大幅延长线缆的使用寿命，同时让设备内部走线更加规整美观，降低设备运维时的线路排查难度。拖链采用单元链节串联的组合式结构，每一节链节都可以围绕连接销轴做限定角度的转动，整体弯曲半径统一可控，不会出现局部弯折角度过小损伤线缆的情况，链节之间的卡扣连接结构无需额外紧固件即可完成拼接，用户可以根据自身设备的实际行程需求灵活增减链节数量，调整拖链的总长度，适配不同的运动行程需求。拖链主体采用高强度工程塑料材质，自身重量较轻，运动过程中不会给设备的运动轴带来额外的负载负担，同时具备不错的耐磨性能与抗老化性能，长期往复运动也不会出现链节磨损松垮的问题，表面做了哑光防滑处理，日常运维时拆装调整也更加方便。拖链两端设计有标准化的安装固定端，固定端上预留了对应规格的安装孔位，可以直接通过螺丝固定在设备的运动端与静止端基座上，无需额外设计定制安装转接件，安装孔的位置与间距经过精准校核，安装后拖链的运动轨迹与设备运动轴的运动方向保持平行，不会出现运行卡顿、侧向偏移的问题。拖链的内部空腔尺寸经过优化设计，刚好可以容纳多根小直径的线缆与气管，链节内侧做了圆角过渡处理，没有尖锐的毛边与棱角，线缆在拖链内部随拖链往复弯曲时，不会被内壁刮伤外护套，拖链的上下盖板采用可开合设计，日常更换线缆或者调整线路布局时，不需要将整个拖链从设备上拆除，直接掀开对应位置的盖板即可完成操作，大幅降低了设备的线路维护难度。拖链整体外形做了窄型化设计，横向占用空间极小，非常适合安装在内部空间紧凑的小型自动化设备上，不会和设备内部的其他结构件产生运动干涉，运行过程中噪音极低，即使是在桌面级的办公场景设备上使用，也不会产生影响工作环境的噪音问题。
