吉他弦钮齿轮调整销结构设计

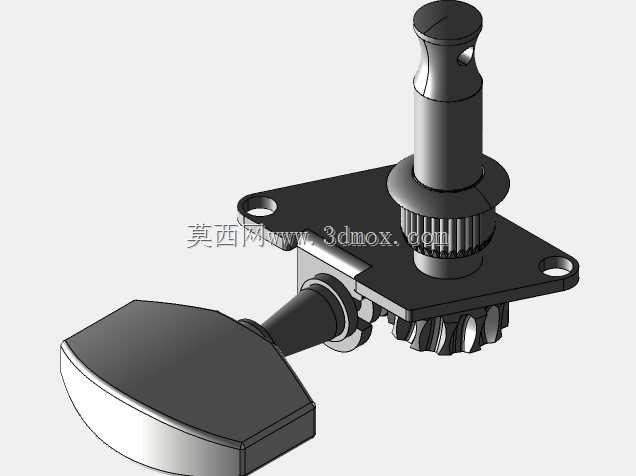

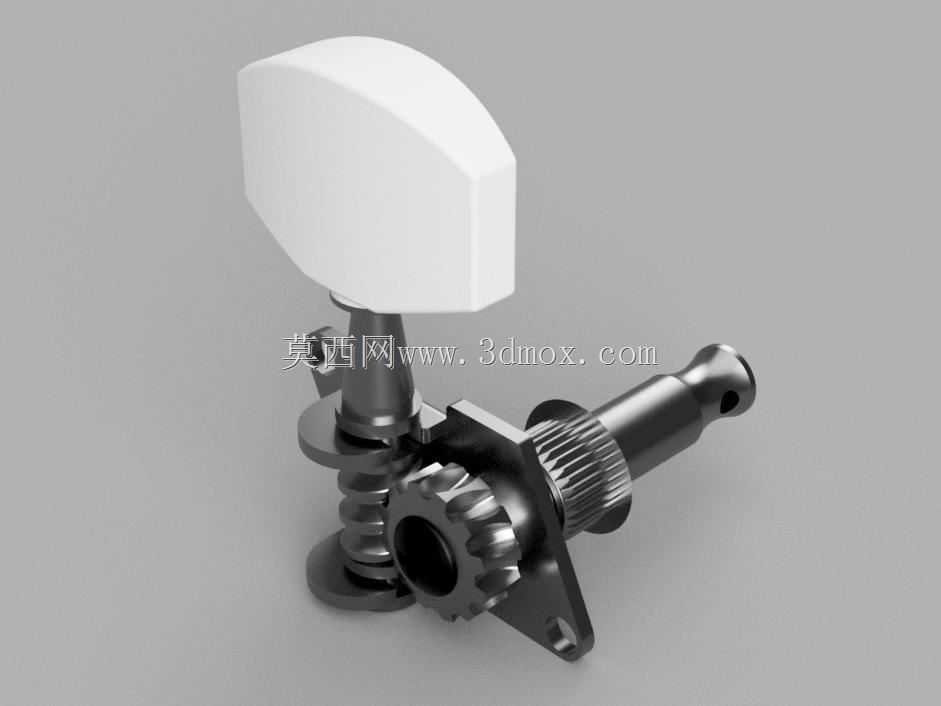

该结构为弦乐器调音系统的核心传动部件，主要应用于原声吉他、电吉他、尤克里里等四弦、六弦弹拨乐器的调音机构中，承担琴弦张紧度调节、音高锁定的核心功能，是乐器五金配件中对传动精度、结构稳定性要求较高的功能组件。在实际乐器使用场景中，该部件安装于琴头位置，外露的旋钮手柄供使用者转动操作，内部的齿轮蜗轮啮合结构将手柄的转动转化为弦轴的低速旋转，以此带动缠绕在弦轴上的琴弦收放，改变琴弦的张紧程度，实现音高的精准调校；调校完成后，依靠蜗轮蜗杆结构的反向自锁特性，可避免琴弦张力带动弦轴回转，长时间维持音准稳定，降低演奏过程中的跑音概率。设计过程中针对非标准化蜗轮的啮合特性做了适配优化，摒弃了通用标准蜗轮的参数选型，结合弦钮的实际传动比需求，调整了蜗轮的齿形、模数与啮合间隙，既保证转动手柄时的阻尼感适中，不会出现过松打滑或过紧卡顿的问题，又能让自锁性能达到乐器使用的要求，避免日常搬运、温度湿度变化带来的结构松动。结构整体分为外露操作端、传动啮合段、安装固定段三个部分，外露的手柄采用符合人体工学的弧面造型，边缘做圆角过渡处理，贴合手指转动时的接触弧度，长时间调校也不会产生硌手的不适感；传动段的齿轮与蜗轮采用金属质感的结构设计，啮合齿面做了贴合度优化，保证传动过程顺滑无旷量；安装段预留了与琴头贴合的固定基座、弦轴穿绳孔以及弹簧预紧结构，安装时基座贴合琴头背面，弦轴穿过琴头的预装孔，通过配套的固定螺丝即可完成锁紧，弹簧结构可提供持续的轴向预紧力，消除部件之间的装配间隙，进一步提升调弦时的手感一致性。整体安装边界适配常规民谣吉他、古典吉他的琴头预装尺寸，弦轴直径、基座安装孔位均符合主流乐器的通用装配规格，无需额外修改琴头结构即可直接替换同规格的传统弦钮部件，兼顾了结构可靠性与装配通用性。
